Qu'est-ce qu'un fichier 3D dans Azumuta ?
Un fichier 3D est le rendu numérique d'un objet réel dans Azumuta. Un fichier 3D peut être composé d'un ou plusieurs maillages.
Vous pouvez ajouter des fichiers 3D à une étape d'instruction dans Azumuta. L'ajout d'un fichier 3D améliorera certainement la clarté et la précision sur votre atelier, car les opérateurs pourront visualiser les tâches d'assemblage complexes.

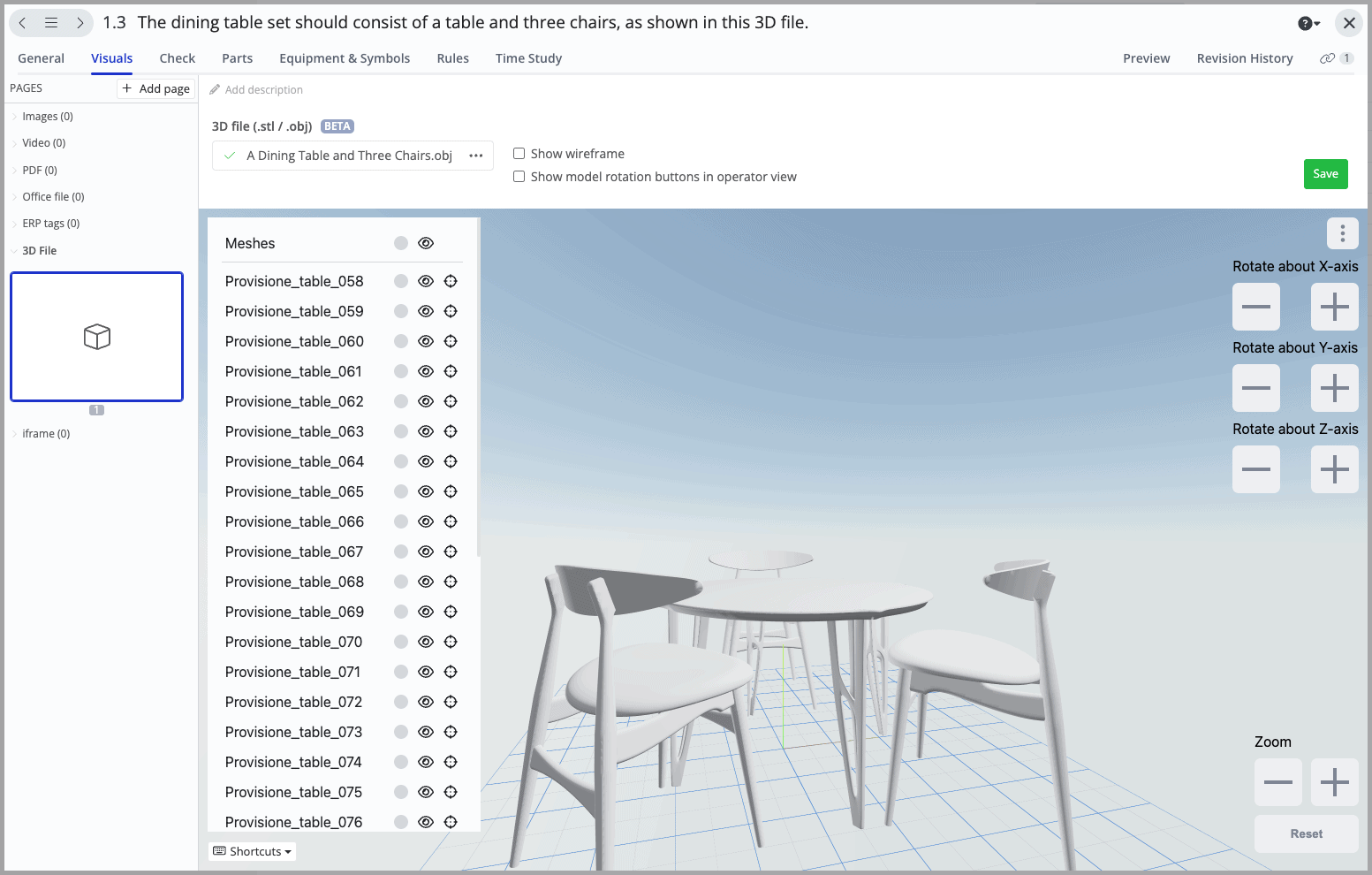

Par exemple, l'image ci-dessous montre comment le fichier 3D d'une table à manger et 3 chaises apparaît dans Azumuta :
Qu'est-ce qu'un maillage ?

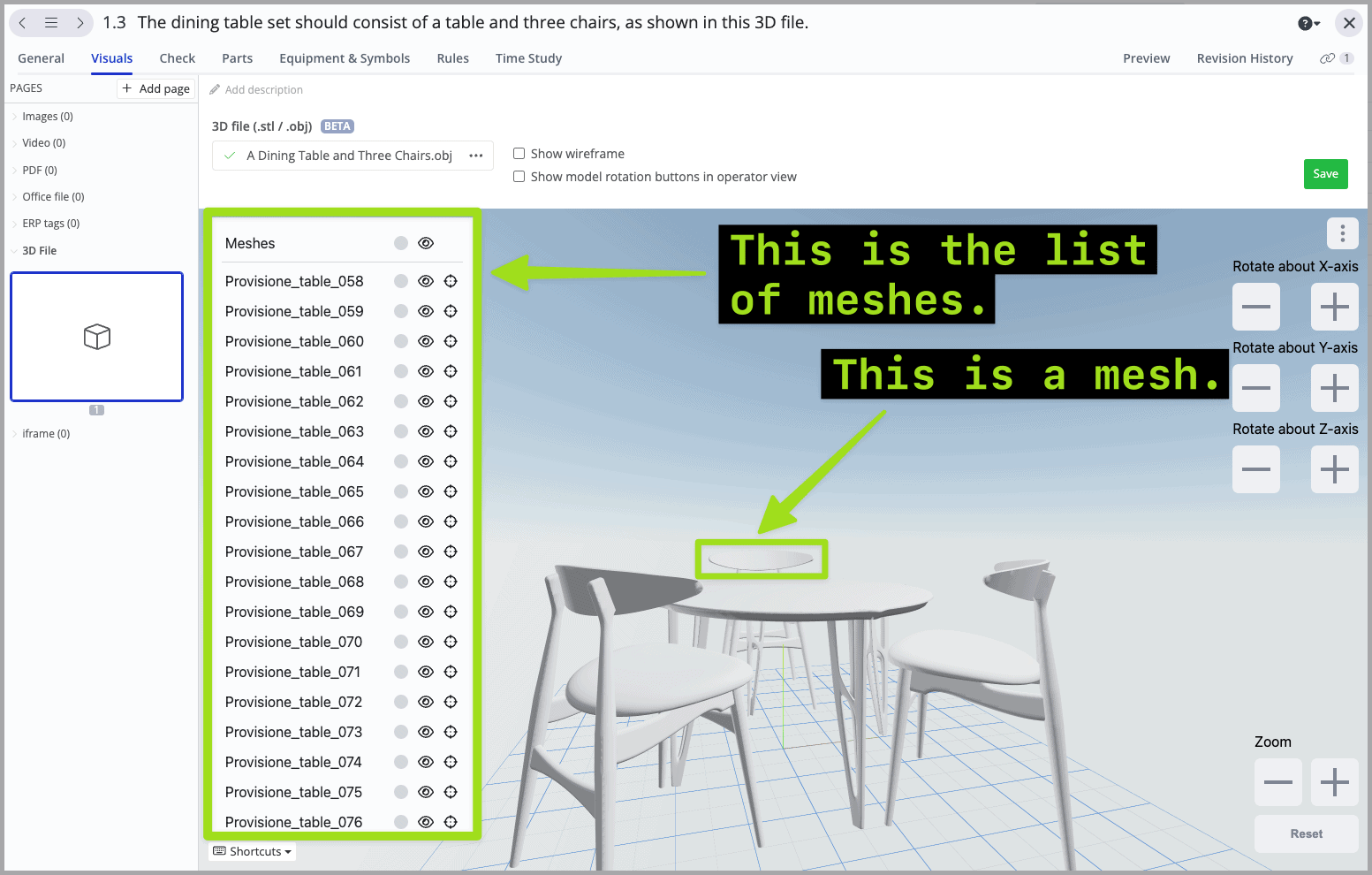

Un maillage est une partie d'un fichier 3D. Par exemple, dans notre fichier 3D de table à manger et 3 chaises, le dossier de l'une des chaises est un maillage, comme indiqué dans l'image ci-dessous. De plus, la liste des maillages est également affichée dans l'image ci-dessous.
Pour voir le nom d'un maillage dans la liste des maillages ou pour modifier un maillage, il suffit de cliquer avec le bouton droit sur ce maillage ciblé, comme indiqué dans la vidéo ci-dessous.
Comment télécharger un fichier 3D vers une étape d'instruction
- Accédez à l'étape d'instruction où vous souhaitez ajouter un fichier 3D.
- Sélectionnez l'étape d'instruction de travail à laquelle vous souhaitez ajouter le fichier 3D, et cliquez sur « Ouvrir ».
- Cliquez sur l'onglet « Visuels ».
- Cliquez sur « Ajouter une page ».
- Cliquez sur « Fichier 3D ».
- Téléchargez le fichier.
- Attendez que le téléchargement soit terminé.
- Cliquez sur « Enregistrer ».
Remarque : Pour le moment, nous ne pouvons traiter que les fichiers « .stl » et « .obj ». Nous ne pouvons pas encore traiter les fichiers STEP.
La vidéo ci-dessous montre comment le fichier 3D apparaîtra sur l'écran de l'opérateur. Le fichier 3D n'est pas statique – un opérateur peut l'explorer comme il le souhaite.
Remarque : En plus d'utiliser les icônes moins et plus sous « Zoom », un opérateur peut également faire défiler vers le bas/haut avec sa souris pour effectuer un zoom arrière/avant.
Configuration d'un fichier 3D
Après avoir téléchargé un fichier 3D vers une étape d'instruction, vous pouvez le configurer selon vos besoins. Voici les options de configuration disponibles :
Modification d'un fichier 3D
Il y a 3 possibilités pour modifier un fichier 3D :
- Rotation d'un fichier 3D
- Modification de la couleur d'un fichier 3D/d'un maillage
- Masquage/Affichage d'un fichier 3D/d'un maillage
Rotation d'un fichier 3D

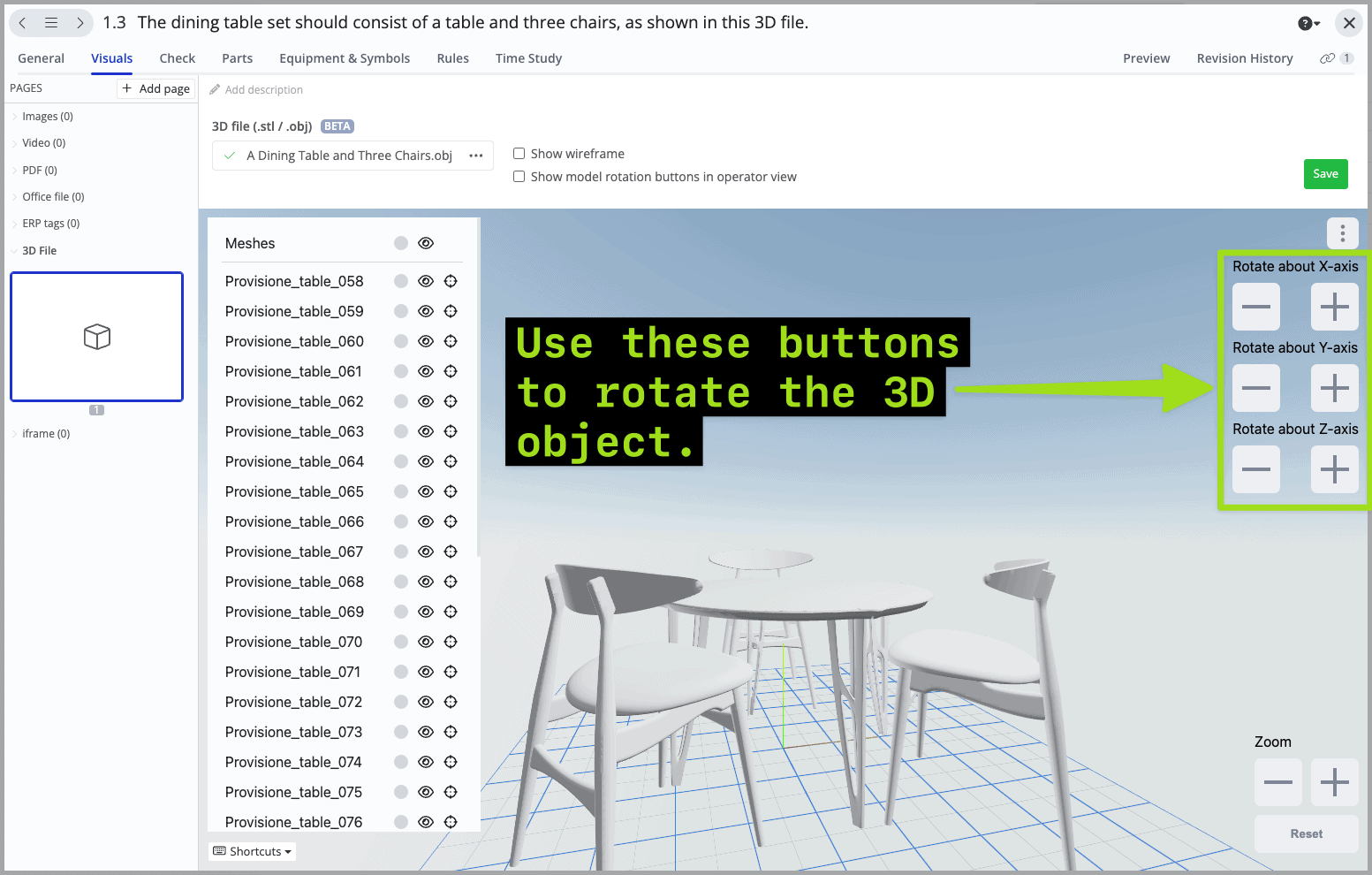

Vous pouvez faire pivoter un fichier 3D selon son axe X, son axe Y et son axe Z. Consultez l'image ci-dessous pour voir comment procéder :
Et bien sûr, n'oubliez pas de cliquer sur « Enregistrer » après avoir effectué les rotations souhaitées.
Remarque : Pour réinitialiser le fichier 3D à sa position d'origine, il suffit de cliquer sur le bouton « Réinitialiser » dans le coin inférieur droit de l'écran.
Modification de la couleur d'un fichier 3D/d'un maillage
Dans Azumuta, vous pouvez modifier la couleur d'un fichier 3D entier ou la couleur d'un maillage spécifique. Voici comment.
Modification de la couleur d'un fichier 3D
- Cliquez sur l'icône de couleur à côté de « Maillages ».
- Sélectionnez la couleur souhaitée. Vous pouvez également saisir un code Hex/code RVB pour plus de précision.
- Lorsque vous avez terminé, cliquez sur « Enregistrer ».
Modification de la couleur d'un maillage
- Cliquez sur l'icône de couleur à côté du nom du maillage dont vous souhaitez modifier la couleur. Pour savoir comment voir le nom d'un maillage, cliquez ici.
- Sélectionnez la couleur souhaitée. Vous pouvez également saisir un code Hex/code RVB pour plus de précision.
- Lorsque vous avez terminé, cliquez sur « Enregistrer ».
Alternativement, vous pouvez également modifier la couleur d'un maillage en :
- Cliquez avec le bouton droit sur le maillage dont vous souhaitez modifier la couleur.
- Cliquez sur « Modifier la couleur ».
- Sélectionnez la couleur souhaitée. Vous pouvez également saisir un code Hex/code RVB pour plus de précision.
- Cliquez sur l'icône de fermeture.
- Lorsque vous avez terminé, cliquez sur « Enregistrer ».
Masquage/Affichage d'un fichier 3D/d'un maillage dans la vue de l'opérateur
Vous pouvez masquer un fichier 3D/un maillage de la vue de l'opérateur (sans supprimer ce fichier 3D/maillage de votre vue administrateur). Voici comment :
Masquage/Affichage d'un fichier 3D dans la vue de l'opérateur
Pour masquer un fichier 3D : cliquez sur l'icône d'œil à côté de « Maillages ». Ensuite, cliquez sur « Enregistrer ».
Pour afficher un fichier 3D : cliquez sur l'icône d'œil barré à côté de « Maillages ». Ensuite, cliquez sur « Enregistrer ».
Masquage/Affichage d'un maillage dans la vue de l'opérateur
Pour masquer un maillage : cliquez sur l'icône d'œil à côté du nom du maillage dans la liste des maillages. Cliquez ici pour savoir comment vous pouvez voir le nom d'un maillage. Ensuite, cliquez sur « Enregistrer ».
Alternativement, vous pouvez également cliquer avec le bouton droit sur le maillage ciblé et cliquer sur « Masquer ». Ensuite, cliquez sur « Enregistrer ».
Pour afficher un maillage : cliquez sur l'icône d'œil barré à côté du nom du maillage masqué dans la liste des maillages. Ensuite, cliquez sur « Enregistrer ».
Affichage d'un seul maillage et masquage de tous les autres maillages (et comment l'annuler)
Vous pouvez également choisir d'afficher un seul maillage spécifique (et de masquer tous les autres maillages) sur l'écran de l'opérateur. Voici comment :
- Cliquez avec le bouton droit sur le maillage ciblé.
- Cliquez sur « Afficher uniquement celui-ci ».
- Cliquez sur « Enregistrer ».
Et voici comment l'annuler :
- Cliquez avec le bouton droit sur le seul maillage visible.
- Cliquez sur « Afficher tout ».
- Cliquez sur « Enregistrer ».
Autres options de configuration
En plus des options mentionnées ci-dessus, voici les autres possibilités de configuration que vous pouvez faire avec un fichier 3D :

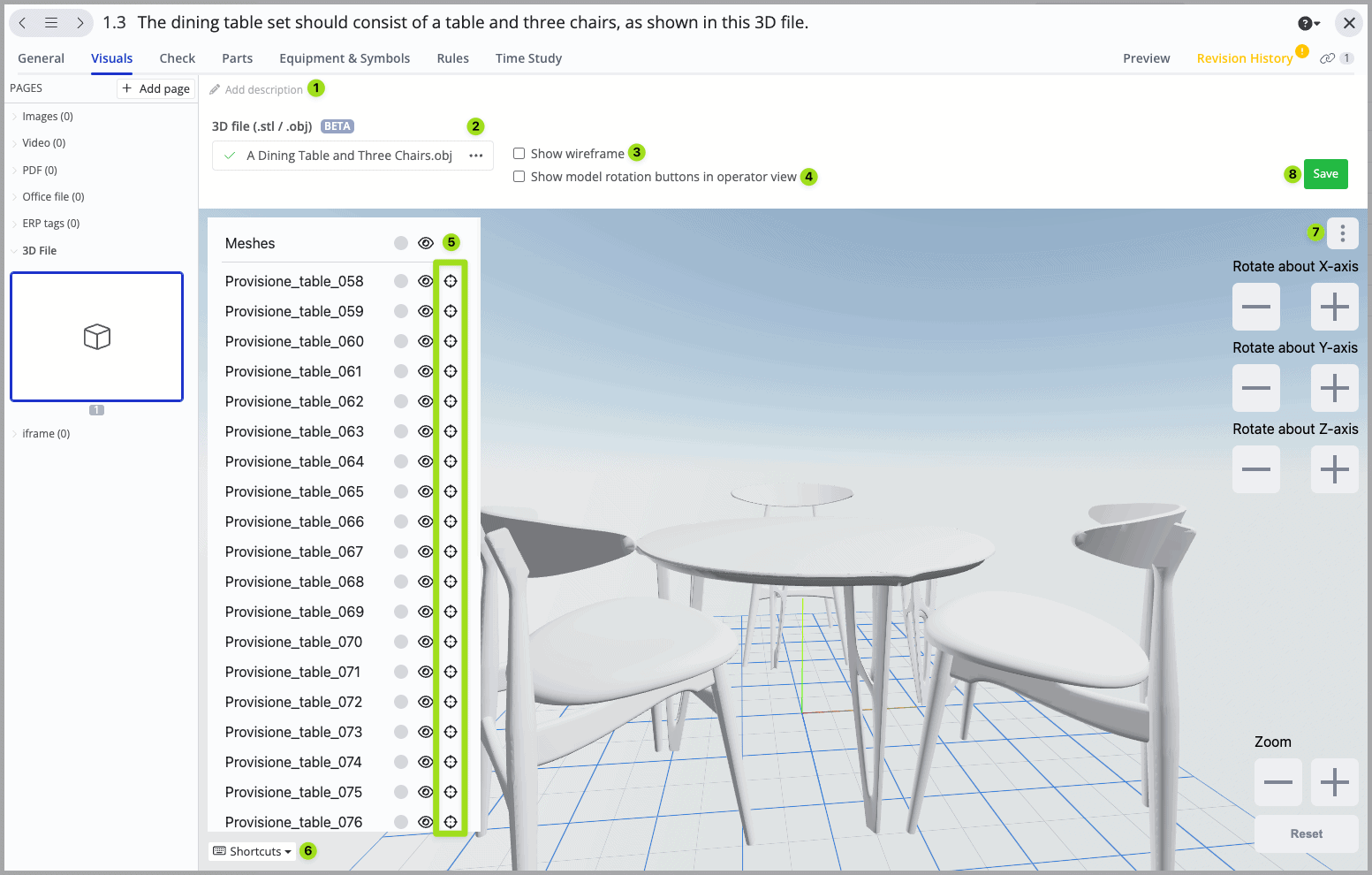

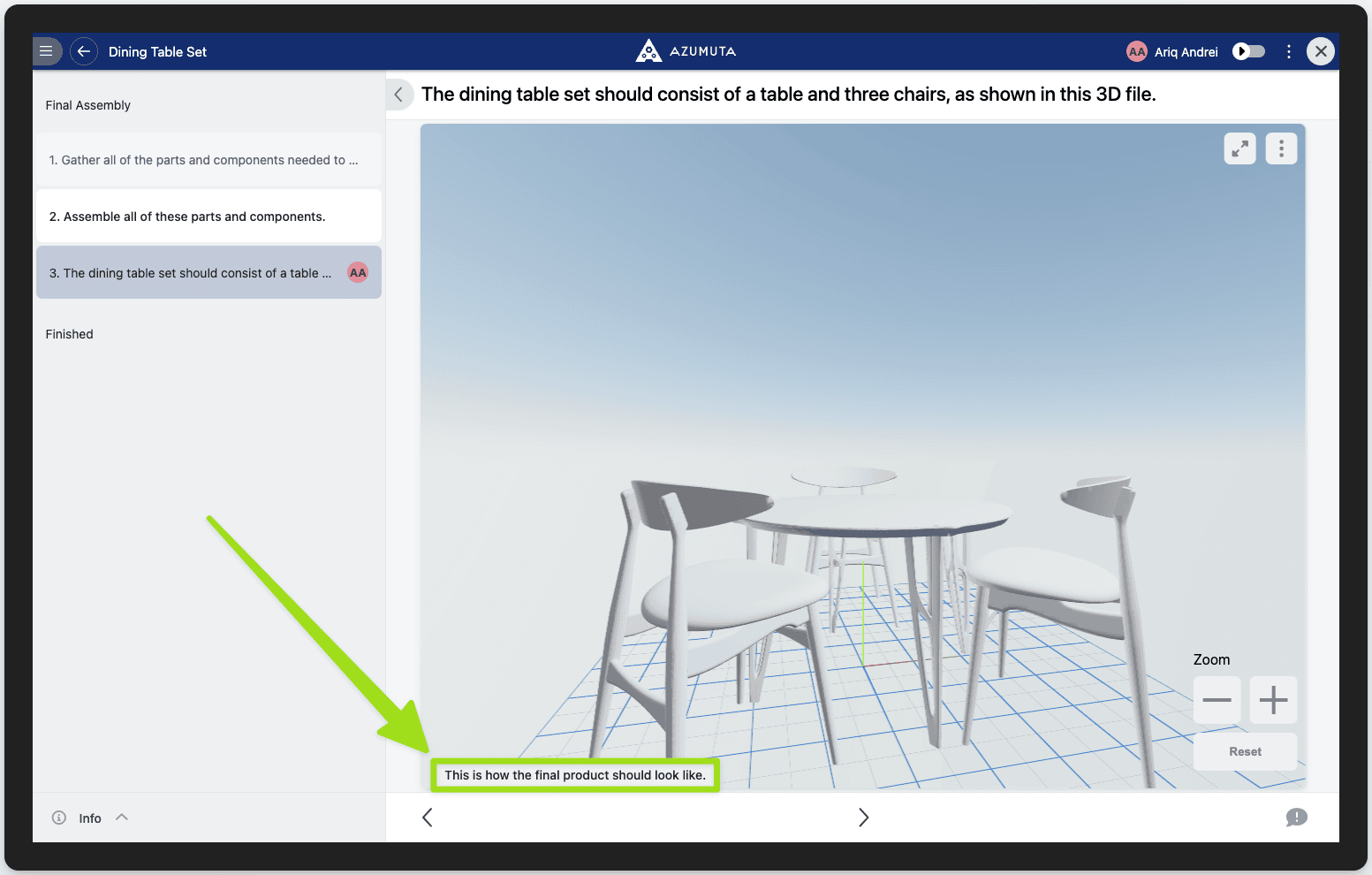

- Vous pouvez saisir la description de ce fichier 3D ici. Voici comment il apparaîtra sur l'appareil d'un opérateur :
- Vous pouvez voir le nom du fichier 3D ci-dessous. En cliquant sur l'icône à trois points, vous ouvrirez l'option pour télécharger ce fichier 3D et l'option pour supprimer ce fichier 3D.

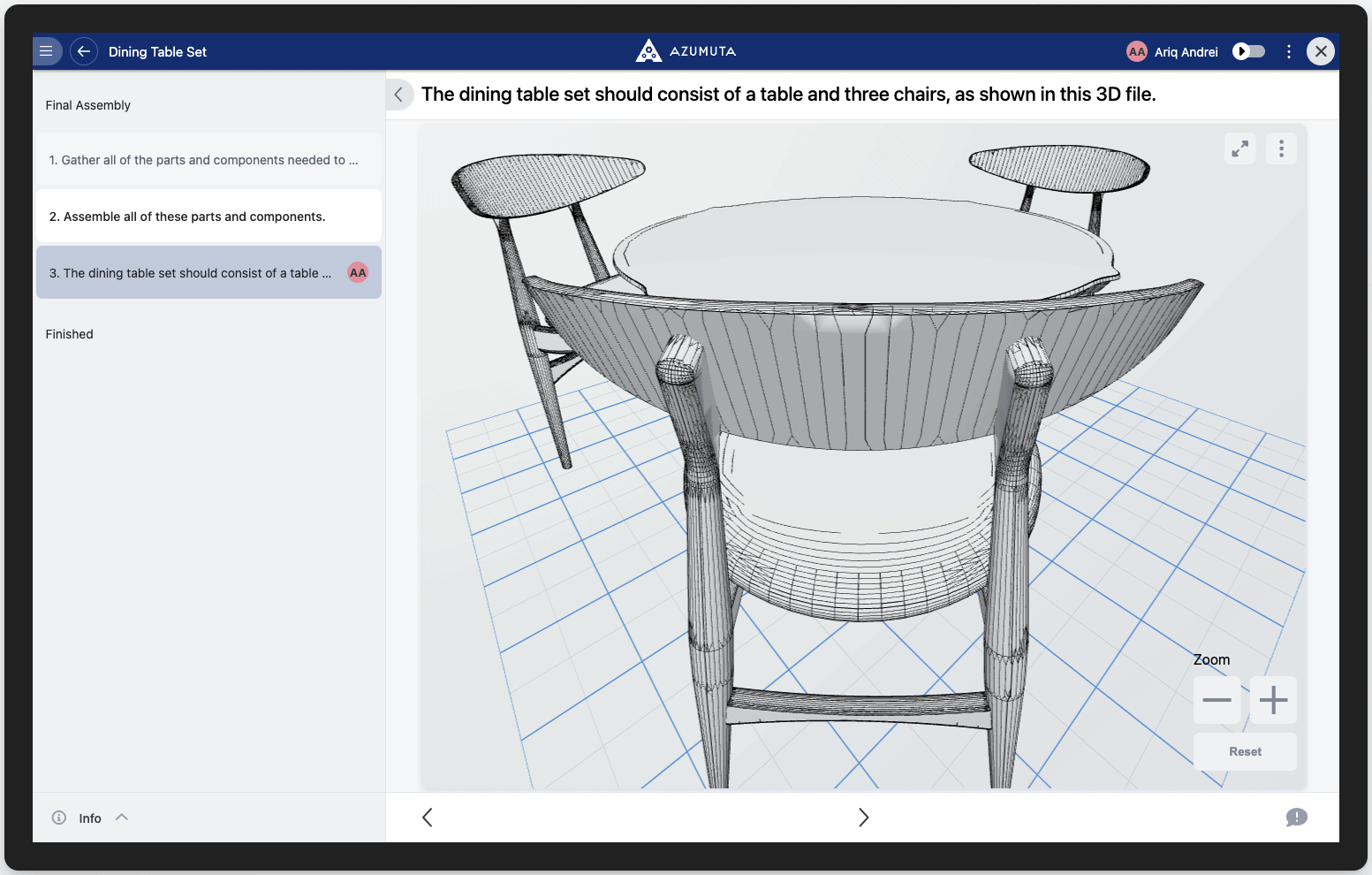

- Cochez cette case pour afficher le wireframe de l'objet 3D (dans la vue administrateur et la vue opérateur). Le wireframe est la représentation visuelle qui montre les arêtes et les sommets de l'objet, formant un contour squelettique du modèle. Il est utilisé principalement pour comprendre la structure, la forme et la topologie de l'objet sans la distraction des textures de surface ou des couleurs. Par exemple, voici comment l'arrière du modèle 3D d'une chaise avec son wireframe affiché ressemble :

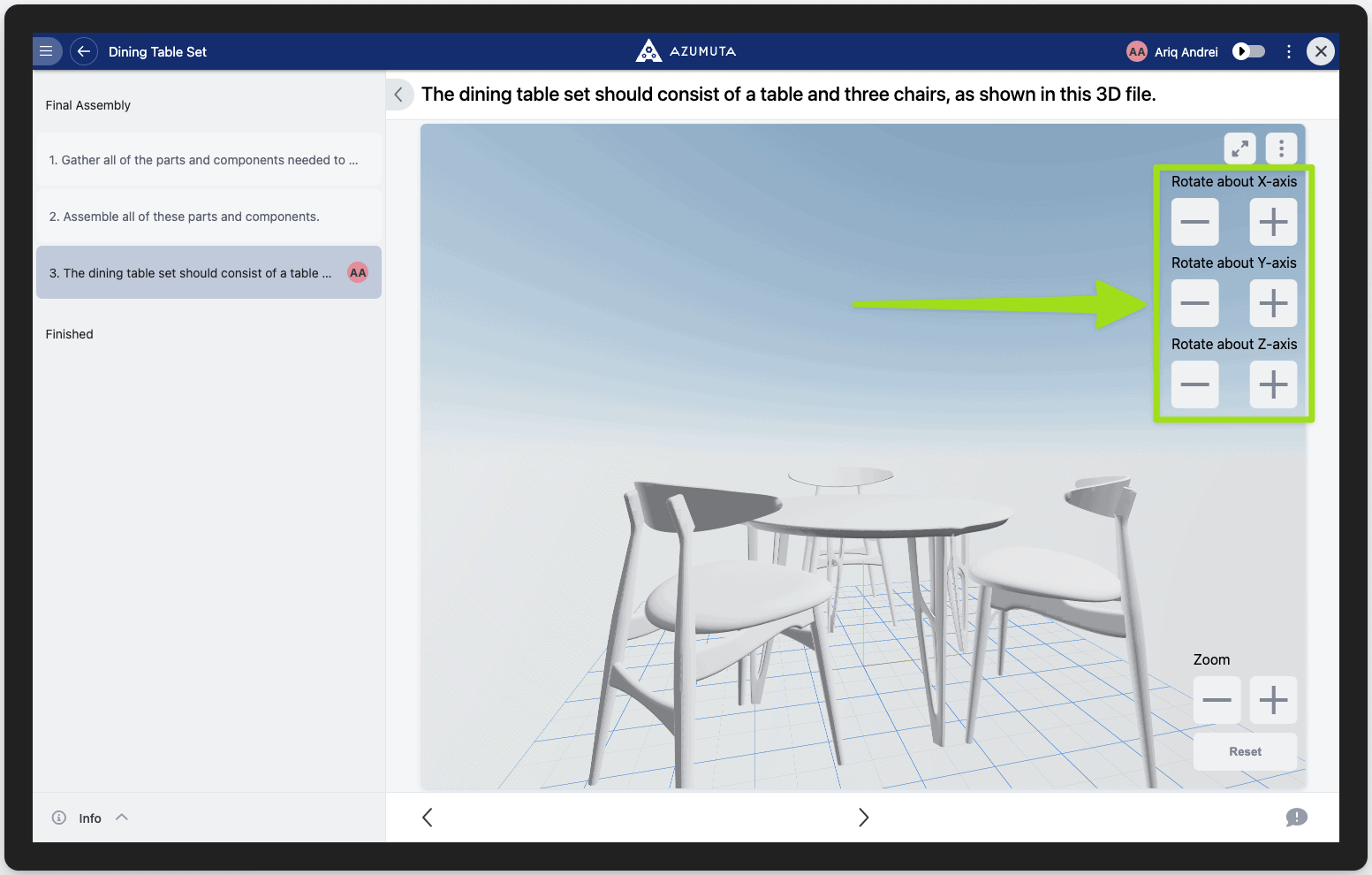

- Cochez cette case pour afficher les boutons de rotation d'objet dans la vue de l'opérateur. Voici comment ces boutons apparaîtront sur l'appareil d'un opérateur :
- Cette colonne contient le bouton de centrage dans la vue pour chaque maillage. Lorsque vous cliquez dessus, il centrera votre vue sur ce maillage particulier.
- Cliquez pour ouvrir la liste des commandes de raccourci.
- Cliquez pour ouvrir l'option de téléchargement de ce fichier 3D.
- Après avoir terminé la configuration du fichier 3D, n'oubliez pas de cliquer sur « Enregistrer ».
Comment supprimer un fichier 3D d'une étape d'instruction
- Accédez à l'étape d'instruction qui contient un fichier 3D que vous souhaitez supprimer, et cliquez sur « Ouvrir ».
- Cliquez sur Cliquez sur l'onglet « Visuels ».
- Cliquez sur l'icône à trois points à côté du nom du fichier 3D.
- Cliquez sur « Supprimer le fichier ».
- Cliquez sur « Supprimer ».
