Calculs avec des paramètres ? Qu'est-ce que c'est ?

Dans Azumuta, vous pouvez effectuer des calculs mathématiques avec les valeurs de paramètres. Les valeurs de paramètres ne sont pas simplement des points de données statiques — elles peuvent également être utilisées dans des calculs mathématiques.

Par exemple, vous pouvez calculer les dimensions des produits, les besoins en matériaux, le temps de production et de nombreux autres calculs en utilisant les valeurs de paramètres.

Leur utilisation améliorera certainement la précision de vos processus de production, aidera votre système de contrôle de qualité et ajoutera une couche supplémentaire de traçabilité. De plus, ils automatiseront également (partiellement) votre flux de travail.

Cet article montre le type de calculs que vous pouvez effectuer avec les valeurs de paramètres, ainsi que comment les effectuer.

Remarque : Avant d'effectuer des calculs avec un paramètre, assurez-vous d'avoir défini le type de valeur du paramètre sur « Nombre ». Consultez comment définir le type de valeur du paramètre pour plus de détails.

Comment afficher une valeur de paramètre

Avant d'entrer dans les calculs, nous vous montrerons comment afficher une valeur de paramètre dans une étape d'instruction. Pour ce faire, vous devrez écrire une formule sur une page visuelle d'image. Voici comment le faire à partir de zéro :

  1. Accédez à l'étape d'instruction où vous souhaitez afficher la valeur du paramètre.
  2. Cliquez sur l'onglet « Visuels ».
  3. Cliquez sur « Ajouter une page ».
  4. Sélectionnez « Images ».
  5. Cliquez sur « Zone de texte ».
  6. Créez la zone de texte sur la page visuelle.
  7. Écrivez la formule du paramètre. La formule du paramètre est ${Clé du paramètre}.

Par exemple, dans la vidéo ci-dessus, nous avons utilisé la clé de paramètre Number_of_Available_Washing_Cycle Options. Par conséquent, la formule est :

  • ${Number_of_Available_Washing_Cycle Options}

Comme indiqué dans les images ci-dessous :

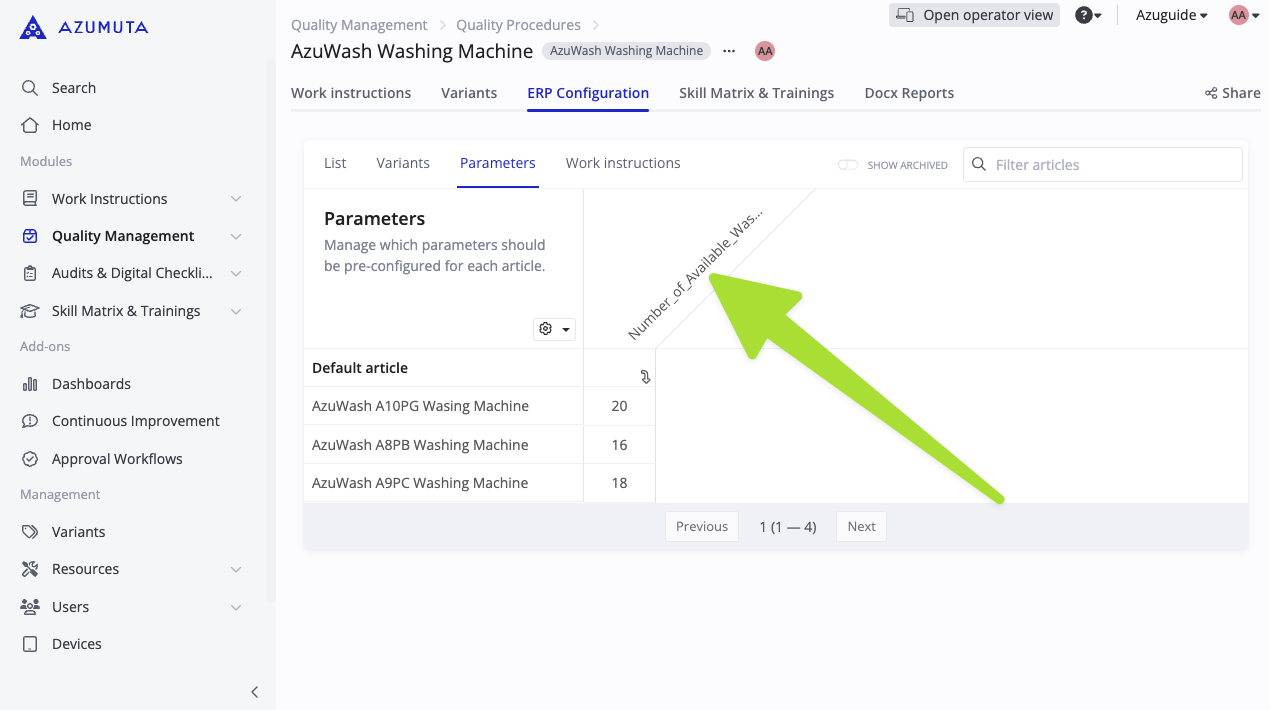

Écran de configuration des paramètres ERP d'Azumuta affichant un tableau avec les modèles de machines à laver et leur quantité disponible, avec une colonne en surbrillance montrant un problème de troncature d'en-tête.

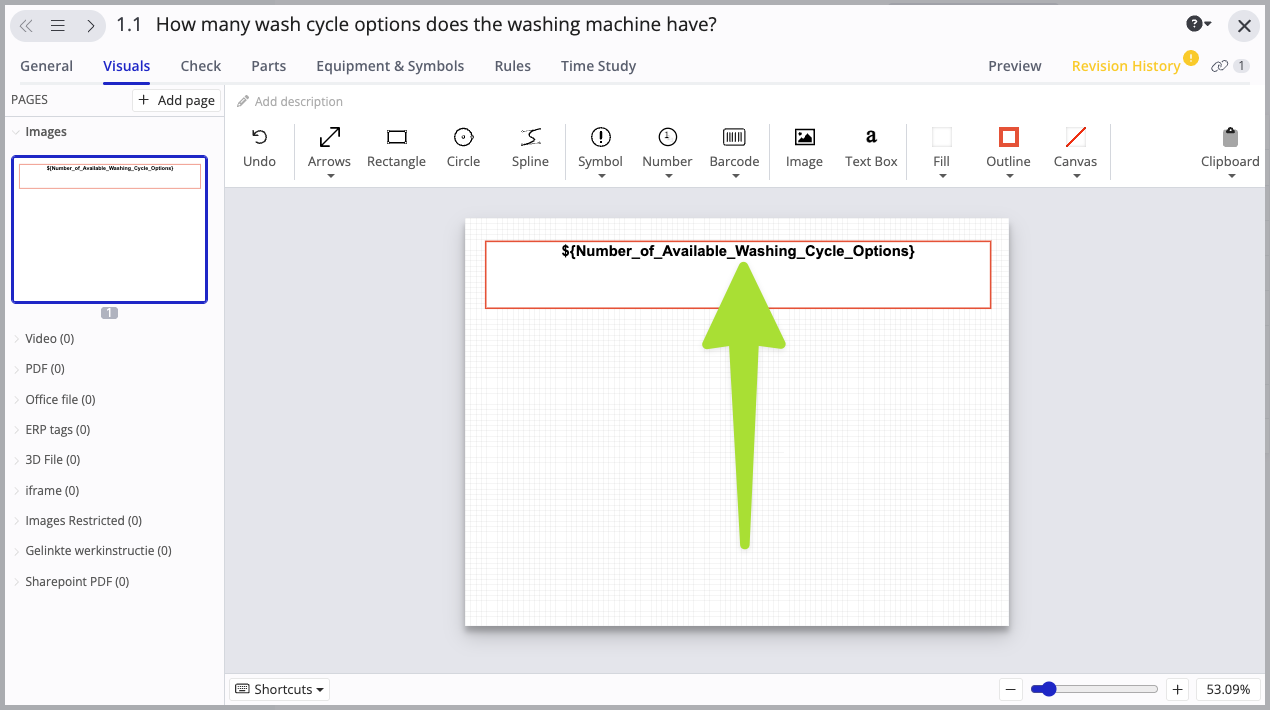

Interface Azumuta affichant un éditeur visuel avec un espace réservé de paramètre dynamique pour « Nombre d'options de cycle de lavage disponibles » dans une zone de texte, mise en surbrillance avec une flèche.

Après cela, sur une commande de produit créée à partir d'un article contenant cette clé de paramètre spécifique, la formule de paramètre que vous avez écrite se transformera instantanément en valeur de paramètre sur l'écran de votre opérateur, comme indiqué dans les images ci-dessous :

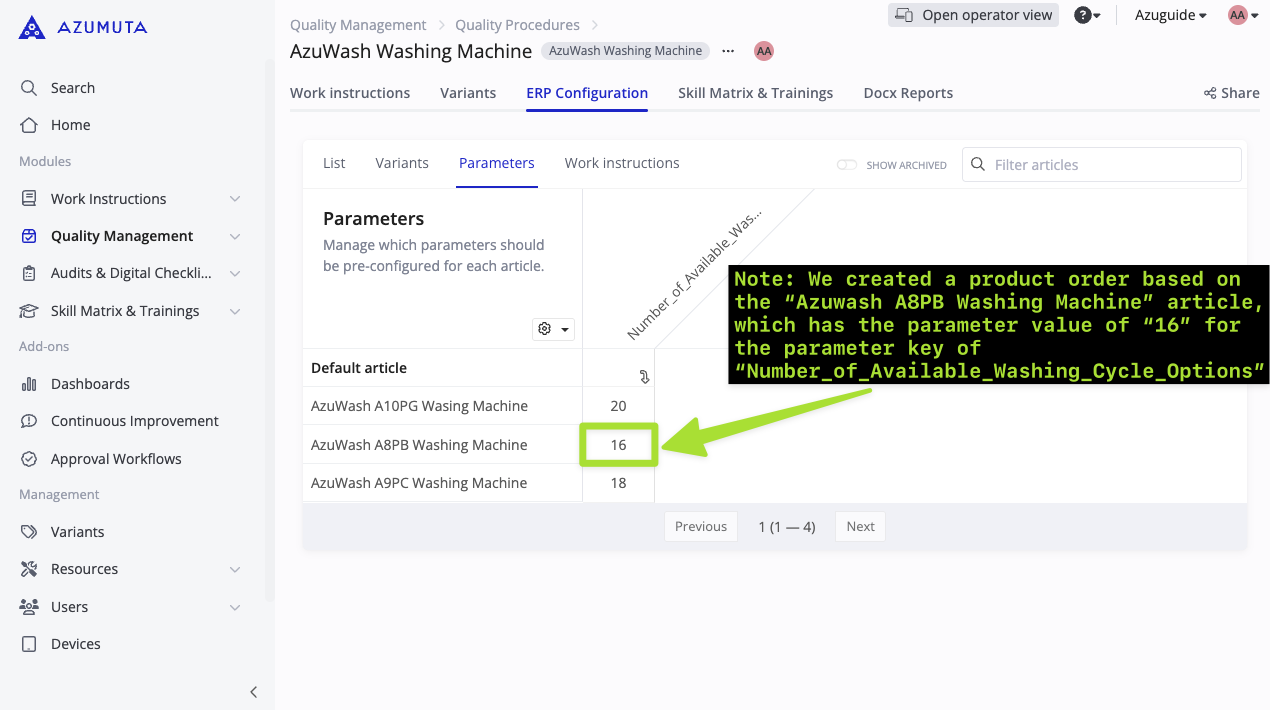

Écran de configuration ERP d'Azumuta affichant les paramètres de la machine à laver avec une valeur en surbrillance de « 16 » pour la « Machine à laver Azumuta A8PB » et une annotation expliquant son utilisation dans une commande de produit.

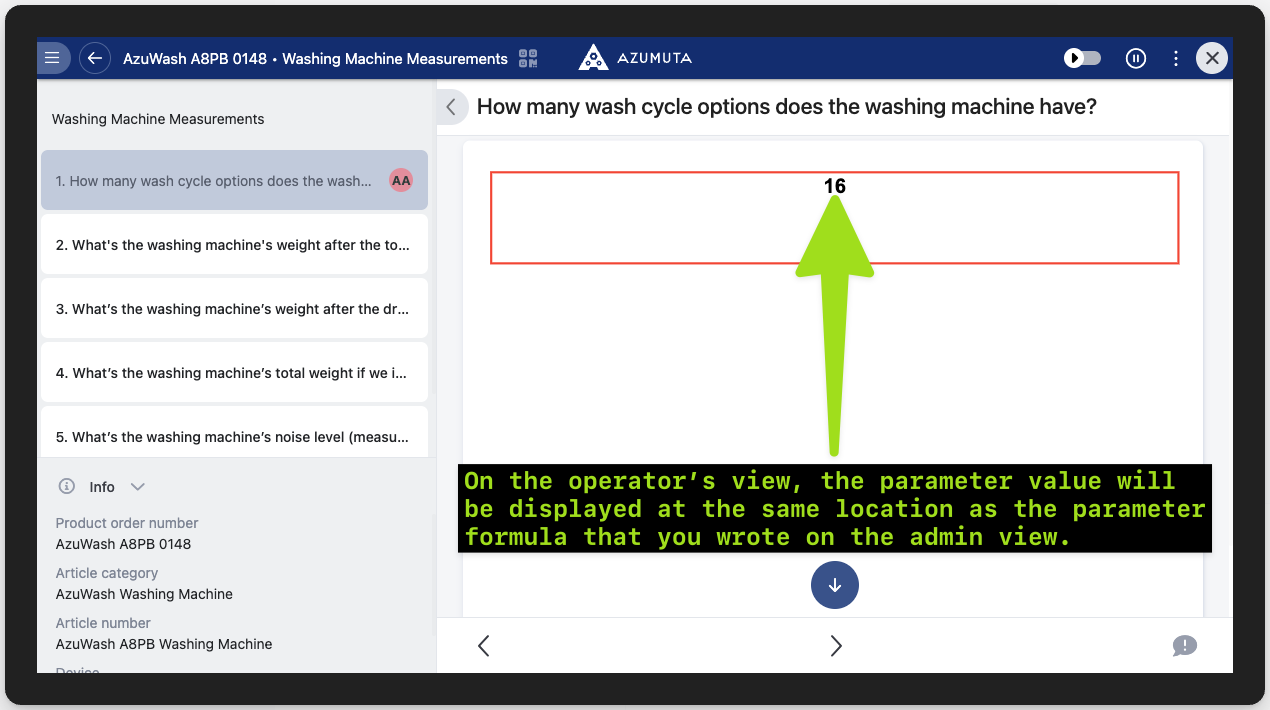

Interface Azumuta affichant une question de mesure de machine à laver sur les options de cycle de lavage. Le nombre « 16 » est mis en surbrillance dans une boîte rouge avec une flèche verte pointant vers lui. Une boîte de texte noire avec du texte jaune explique que dans la vue de l'opérateur, la valeur du paramètre apparaît au même endroit que la formule du paramètre dans la vue d'administration. Le panneau de gauche répertorie les questions connexes et les détails du produit, y compris le modèle « AzuWash A8PB 0148 ».

De plus, vous pouvez également afficher une image en arrière-plan de la formule du paramètre, comme indiqué ci-dessous :

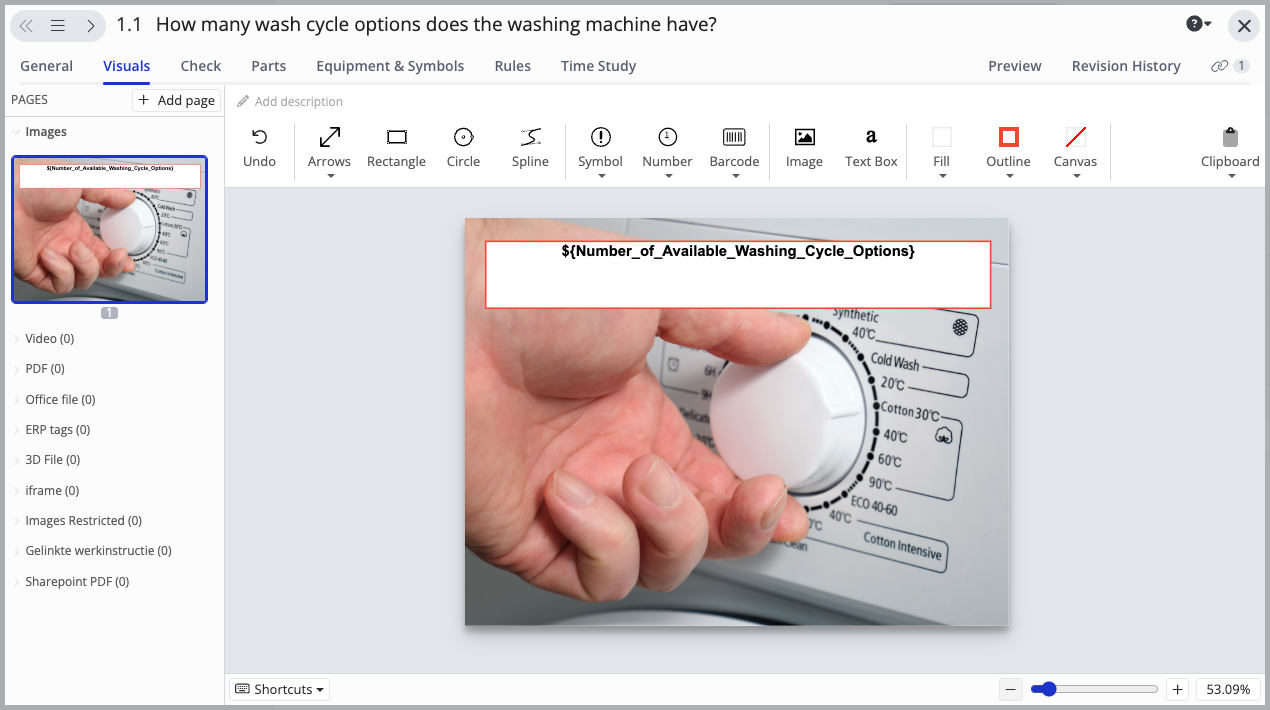

Interface affichant un panneau de commande de machine à laver avec une main ajustant le bouton de cycle de lavage. Un texte d'espace réservé « ${Number_of_Available_Washing_Cycle_Options} » est mis en surbrillance dans une boîte rouge, indiquant un paramètre dynamique pour le nombre d'options de cycle de lavage disponibles. Le panneau de gauche affiche les options de médias telles que les images, les vidéos et les PDF, tandis que le menu supérieur inclut des outils pour ajouter des visuels, du texte et des symboles.

Et voici comment il apparaîtra dans la vue de l'opérateur :

Interface Azumuta affichant les mesures de la machine à laver avec une question sur les options de cycle de lavage. L'image montre une main ajustant le bouton de cycle d'une machine à laver, avec le nombre « 16 » mis en surbrillance dans une boîte rouge, indiquant les cycles de lavage disponibles. Le panneau de gauche répertorie les questions connexes et les détails du produit, y compris le modèle « AzuWash A8PB 0148 ».

Calculs de base avec les valeurs de paramètres

Dans la section de guide précédente, vous avez appris comment afficher une valeur de paramètre sur une étape d'instruction. Maintenant, nous vous montrerons comment effectuer des calculs de base avec les valeurs de paramètres.

Actuellement, les calculs arithmétiques de base que vous pouvez effectuer sont :

  • Addition (représentée par l'icône +)
  • Soustraction (représentée par l'icône –)
  • Multiplication (représentée par l'icône *)
  • Division (représentée par l'icône /)
  • Reste/modulo (représenté par l'icône %)

Dans les sections de guide ci-dessous, nous vous montrerons comment effectuer :

Calcul mathématique impliquant 1 paramètre et un nombre externe

Nous commencerons par le plus simple : effectuer un calcul mathématique impliquant 1 paramètre et un nombre externe. Un nombre externe signifie un nombre qui n'est pas une valeur de paramètre.

Pour effectuer ce type de calcul, vous devrez écrire ce qui suit comme formule de paramètre sur l'étape d'instruction :

  • ${=Clé du paramètre et le calcul que vous souhaitez effectuer}

Consultez la liste des icônes pour chaque équation arithmétique ci-dessus.

Exemple

Par exemple, vous voulez calculer le poids total d'une machine à laver après l'installation du panneau supérieur. Nous ferons cela avec la « Machine à laver Azumuta A8PB ». Le poids de la machine à laver (sans le haut) est représenté par la clé de paramètre Washing_Machine_Weight_Without_Top_Panel, comme indiqué dans l'image ci-dessous :

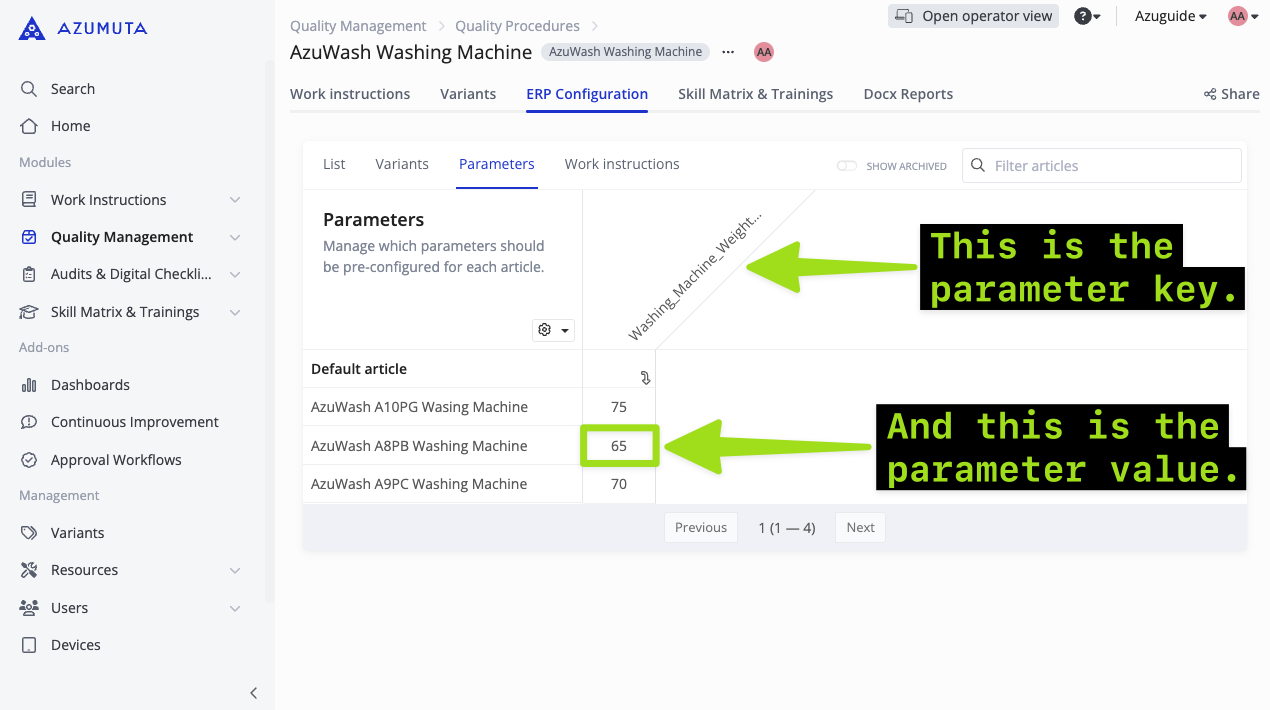

Interface Azumuta affichant les paramètres de configuration ERP pour une « Machine à laver Azumuta ». L'onglet « Paramètres » est ouvert, affichant un tableau avec les clés de paramètres et les valeurs. Une étiquette en surbrillance verte identifie « Washing_Machine_Weight » comme clé de paramètre, et la valeur « 65 » est mise en surbrillance comme valeur de paramètre. Des boîtes noires avec du texte vert néon expliquent la relation clé-valeur. La barre latérale gauche inclut les options de navigation pour les instructions de travail, la gestion de la qualité et d'autres modules.

Pendant ce temps, toutes les machines à laver (quel que soit le type) utiliseront le même panneau supérieur – qui pèse 3 kg.

Par conséquent, voici la formule qui doit être écrite pour effectuer le calcul mentionné :

  • ${=Washing_Machine_Weight_Without_Top_Panel+3}

Comme indiqué dans l'image ci-dessous :

Interface Azumuta affichant un guide pour calculer le poids total d'une machine à laver après l'installation du panneau supérieur. L'image montre une main plaçant un panneau supérieur sur une machine à laver, avec une formule de paramètre dynamique ${Washing_Machine_Weight_Without_Top_Panel+4} mise en surbrillance dans une boîte rouge. L'interface inclut des outils pour les annotations, le texte et les visuels, avec un panneau de gauche affichant les fichiers multimédias disponibles.

Et voici comment il apparaîtra dans la vue de l'opérateur. Il affiche « 68 », qui est le résultat de 65+3 (65 est la valeur du paramètre, et 3 est le nombre externe) :

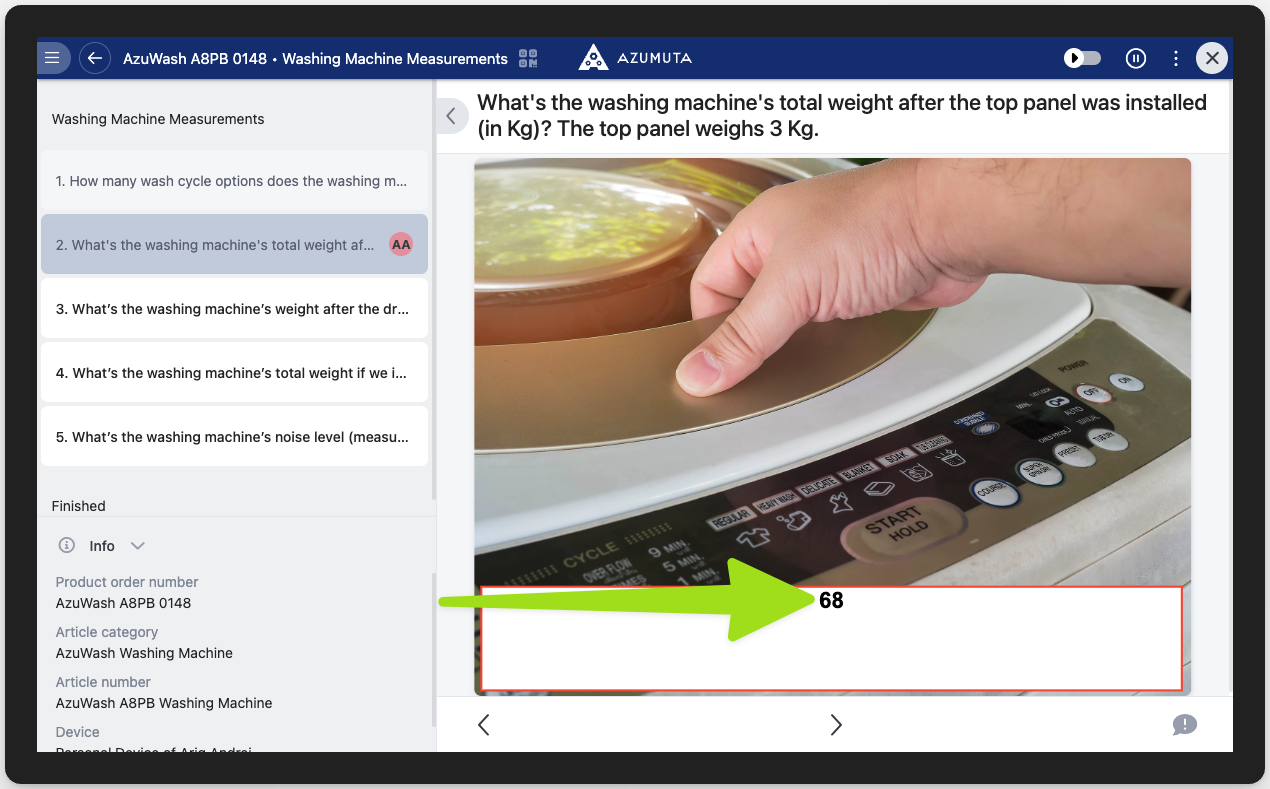

Interface Azumuta affichant une question de mesure de machine à laver sur son poids total après l'installation du panneau supérieur. L'image montre une main plaçant un panneau supérieur sur une machine à laver, avec le poids calculé « 68 » mis en surbrillance dans une boîte rouge avec une flèche verte pointant vers lui. Le panneau de gauche répertorie les questions de mesure connexes et les détails du produit pour le modèle « AzuWash A8PB 0148 ».

Calcul mathématique impliquant 2 paramètres ou plus

Nous procédons maintenant à quelque chose de plus complexe : effectuer une équation mathématique avec 2 paramètres ou plus. Voici ce que vous pouvez faire :

  • Additionner 2 ou plusieurs valeurs de paramètres
  • Soustraire une valeur de paramètre d'une autre valeur de paramètre
  • Effectuer une multiplication en utilisant 2 ou plusieurs paramètres
  • Effectuer une division en utilisant 2 ou plusieurs paramètres
  • Effectuer un calcul modulo en utilisant 2 ou plusieurs paramètres

Consultez la liste des icônes pour chaque équation arithmétique ci-dessus.

Exemple

Par exemple, notre usine hypothétique produit 3 types de machines à laver. Chacune d'elles a un poids de corps et un poids de tambour différents :

  • AzuWash A8PB
    • Poids du corps de la machine à laver : 65 kg
    • Poids du tambour de la machine à laver : 10 kg
  • AzuWash A9PC
    • Poids du corps de la machine à laver : 70 kg Poids du tambour de la machine à laver : 12 kg
  • AzuWash A10PG
    • Poids du corps de la machine à laver : 75 kg Poids du tambour de la machine à laver : 14 kg

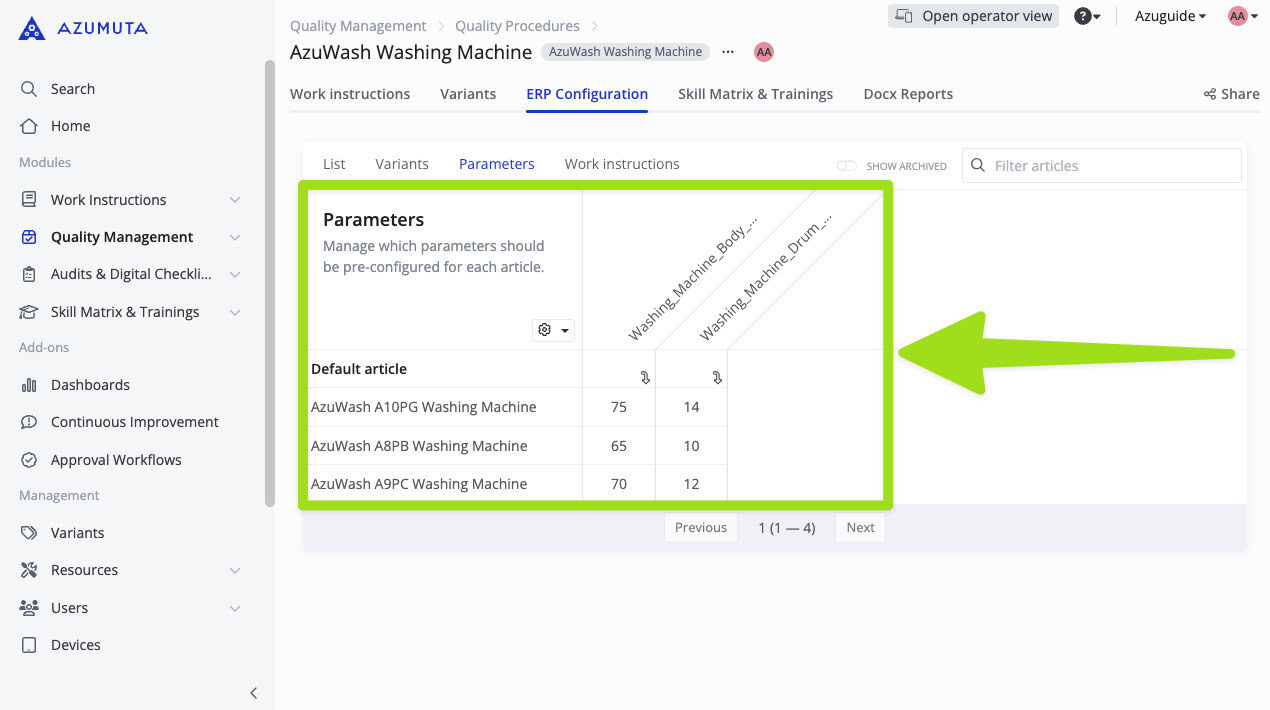

Écran de configuration ERP dans Azumuta affichant les paramètres de la machine à laver, y compris les poids du corps et du tambour pour les modèles AzuWash A10PG, A8PB et A9PC.

Clé de paramètre pour le poids du corps de la machine à laver : Washing_Machine_Body_Weight

Clé de paramètre pour le poids du tambour de la machine à laver : Washing_Machine_Drum_Weight

Vous voulez calculer le poids total d'une machine à laver après l'installation du tambour de la machine à laver. Cela signifie additionner le poids du corps de la machine à laver et le poids du tambour de la machine à laver.

Par conséquent, voici la formule qui doit être écrite pour effectuer le calcul mentionné :

  • ${Washing_Machine_Body_Weight+Washing_Machine_Drum_Weight}

Comme indiqué dans l'image ci-dessous :

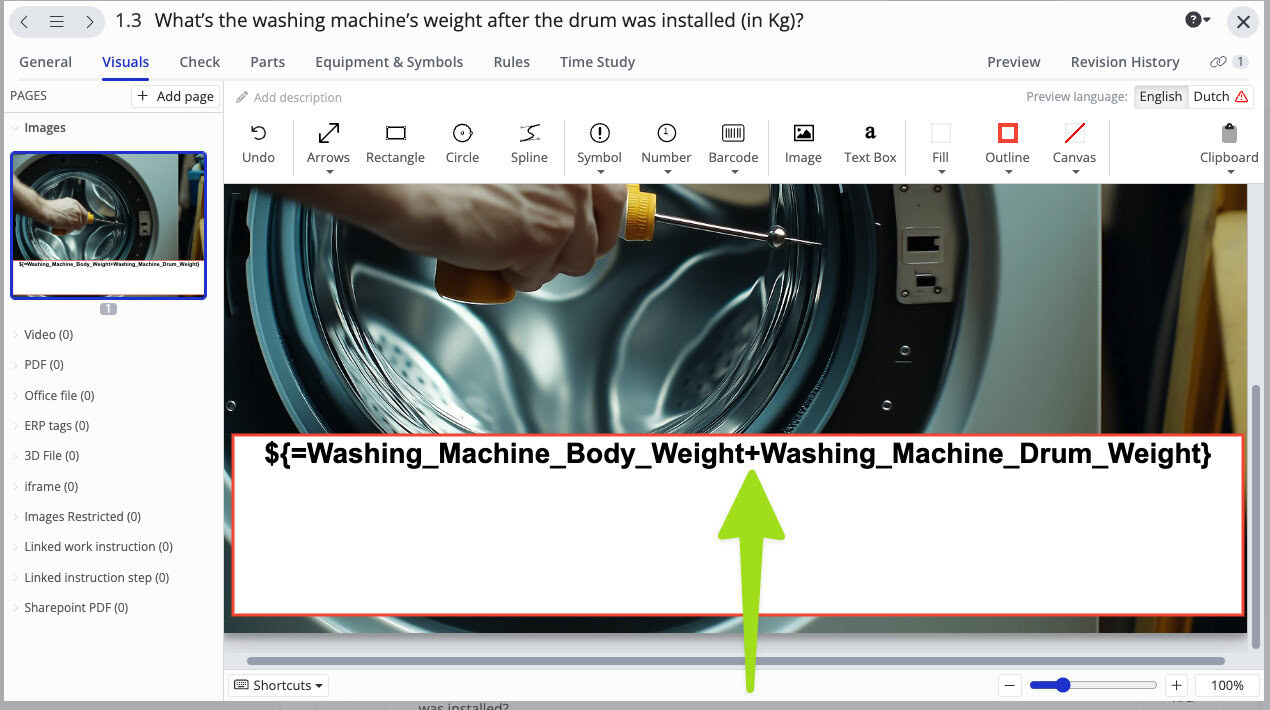

Visuel d'instruction montrant comment calculer le poids total de la machine à laver en utilisant les paramètres Washing_Machine_Body_Weight et Washing_Machine_Drum_Weight dans une interface d'instruction de travail numérique.

Dans l'exemple, nous utilisons AzuWash A8PB, qui a un poids du corps de la machine à laver de 65 kg et un poids du tambour de la machine à laver de 10 kg.

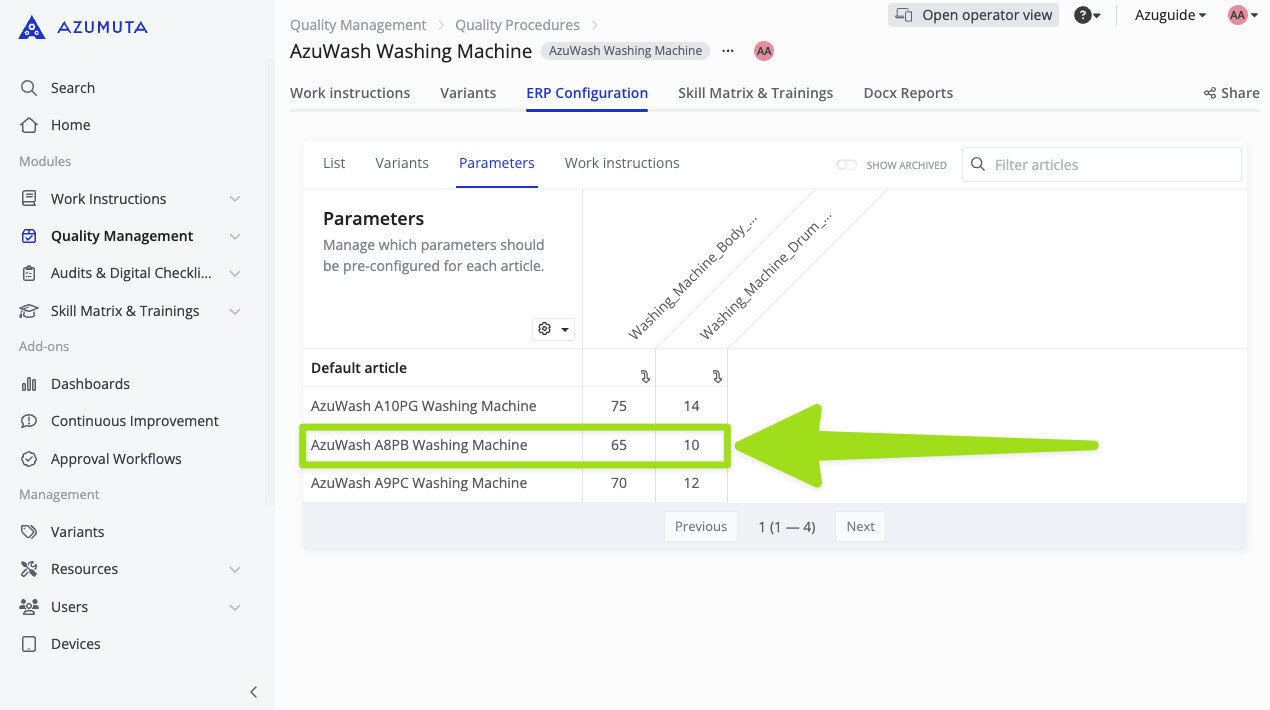

Écran de configuration ERP dans Azumuta mettant en surbrillance la machine à laver AzuWash A8PB avec des paramètres préconfigurés pour le poids du corps (65) et le poids du tambour (10).

Par conséquent, la réponse au calcul est « 75 » (65 + 10).

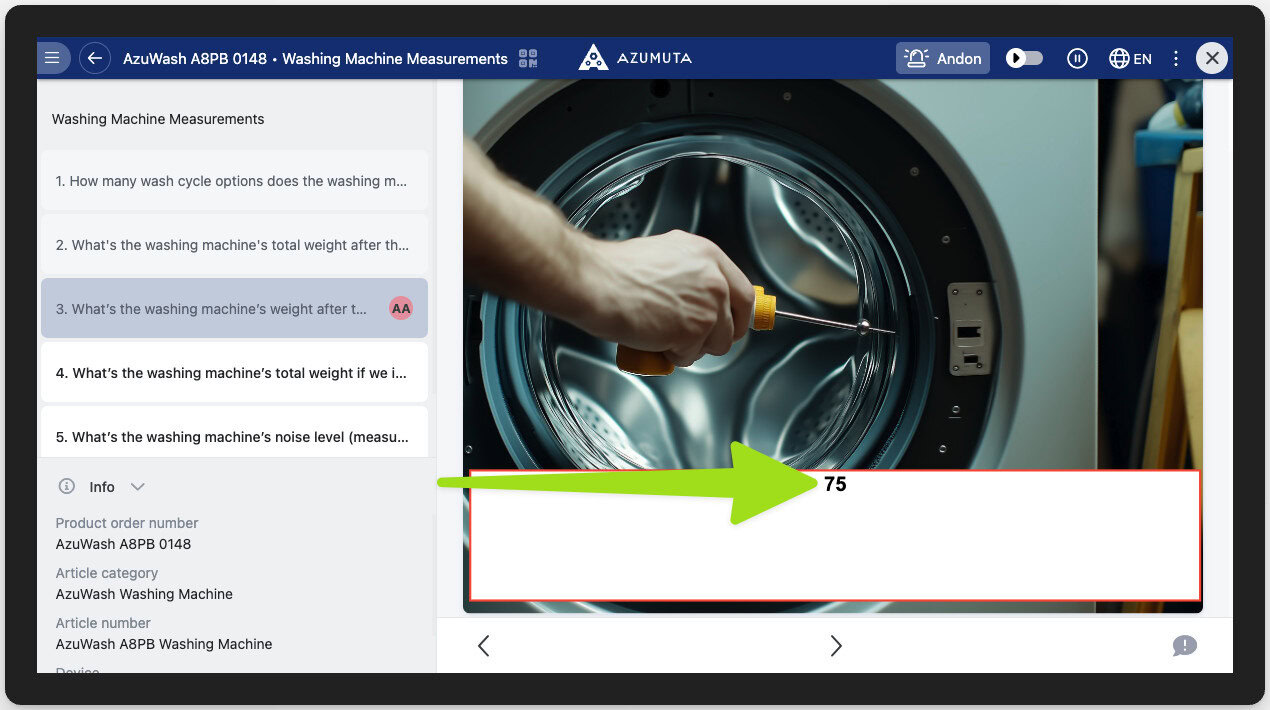

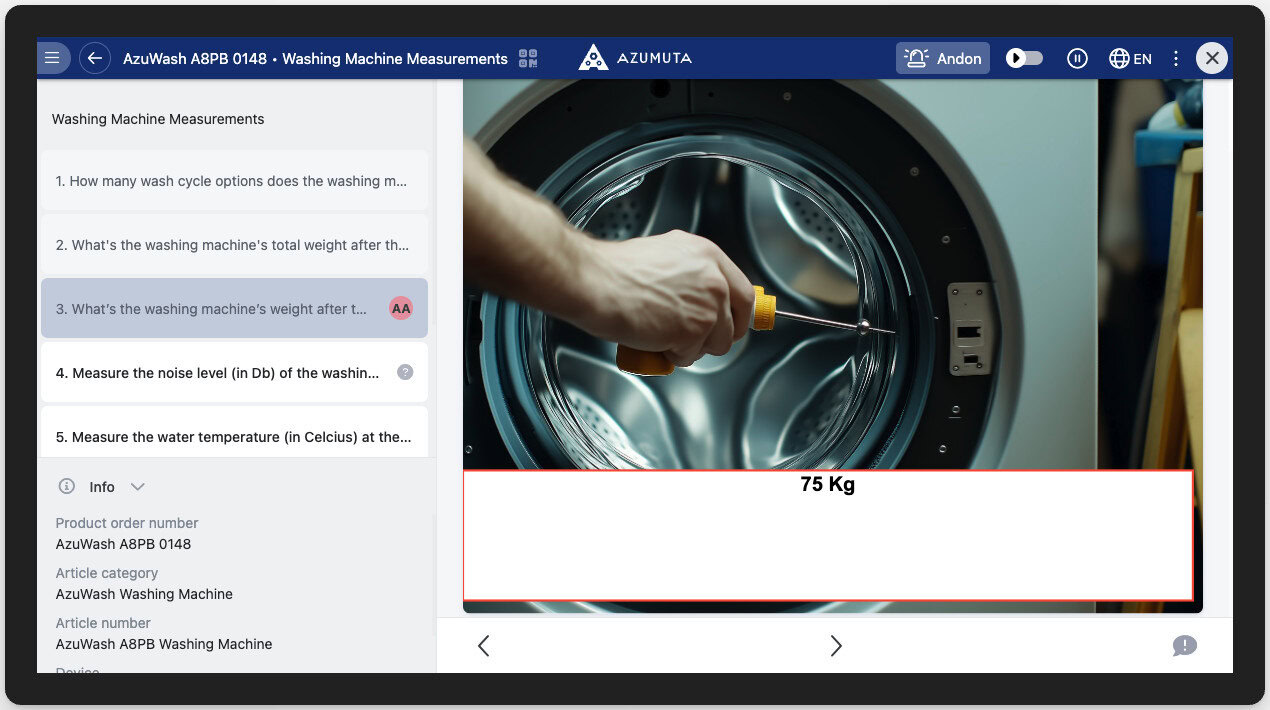

Interface d'instruction numérique affichant le calcul du poids de la machine à laver pour le modèle AzuWash A8PB, montrant le résultat après l'installation du tambour.

Calcul mathématique impliquant une entrée d'opérateur

Dans les exemples précédents, tous les nombres utilisés dans les calculs ont été fournis par l'administrateur. Cependant, vous pouvez également utiliser les nombres fournis par un opérateur dans un calcul, permettant l'entrée de données en temps réel et les résultats dynamiques directement sur le plancher de l'atelier.

Voici comment le configurer :

  1. Ajoutez une vérification basée sur un nombre à une étape d'instruction
  2. Définissez le bouton bascule « Écrire la valeur aux paramètres » sur activé.
  3. Tapez la clé du paramètre. Vous pouvez taper une nouvelle clé de paramètre ou une clé existante. C'est le paramètre où votre opérateur entrera la valeur du paramètre.
  4. Allez à l'étape d'instruction suivante et écrivez la formule pour le calcul. Assurez-vous d'inclure la clé de paramètre que vous avez tapée à l'étape n° 3.
  5. Après cela, informez votre opérateur d'entrer les données sur l'étape d'instruction mentionnée.
  6. Pour plus de détails, veuillez consulter l'exemple sous la vidéo.

Exemple

Par exemple, vous voulez mesurer la quantité d'eau qui a fui d'une machine à laver lors d'un cycle de lavage de test pour une machine à laver AzuWash A8PB. Ainsi, vous devrez soustraire la quantité d'eau restante après un cycle de lavage de la quantité totale d'eau utilisée dans un cycle de lavage.

Dans ce cas, la quantité d'eau qu'une machine à laver utilise dans un cycle de lavage est déjà prédéfinie comme paramètre pour l'article, comme indiqué ci-dessous :

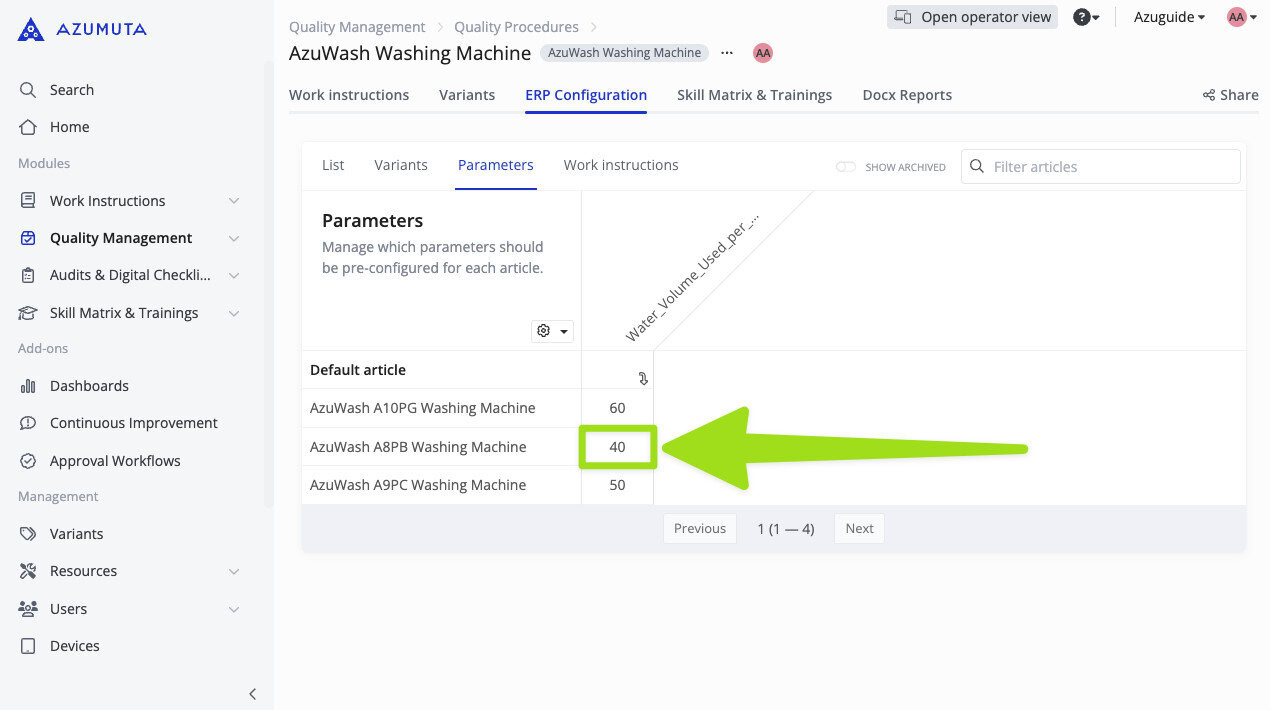

Écran de configuration ERP dans le logiciel Azumuta affichant les paramètres d'utilisation du volume d'eau pour les modèles de machines à laver Azumuta, mettant en surbrillance le modèle A8PB avec 40 litres par cycle de lavage.

Pendant ce temps, un opérateur devra mesurer la quantité d'eau restante après le cycle de lavage de test. C'est pourquoi nous avons écrit cette clé de paramètre sur une vérification basée sur un nombre (comme indiqué ci-dessous et démontré à l'étape n° 3 dans les étapes de configuration ci-dessus).

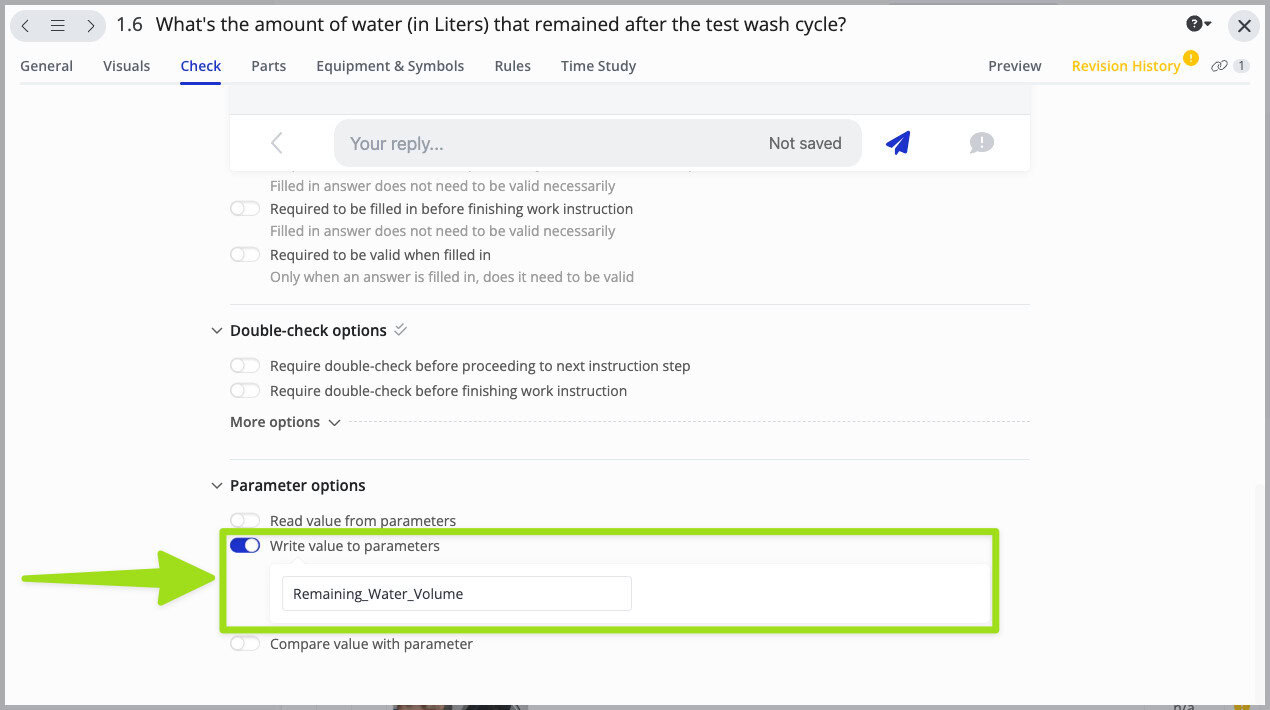

Interface utilisateur dans Azumuta affichant une étape de contrôle de qualité pour entrer le volume d'eau restant lors d'un test de fuite de machine à laver, avec la valeur de paramètre étant enregistrée sous « Remaining_Water_Volume ».

Et à l'étape d'instruction suivante, nous avons écrit la formule suivante, qui visait à soustraire la quantité d'eau restante après un cycle de lavage de la quantité totale d'eau utilisée dans un cycle de lavage (comme indiqué ci-dessous et démontré à l'étape n° 4 dans les étapes de configuration ci-dessus) :

  • ${=Water_Volume_Used_per_Wash_Cycle-Remaining_Water_Volume}

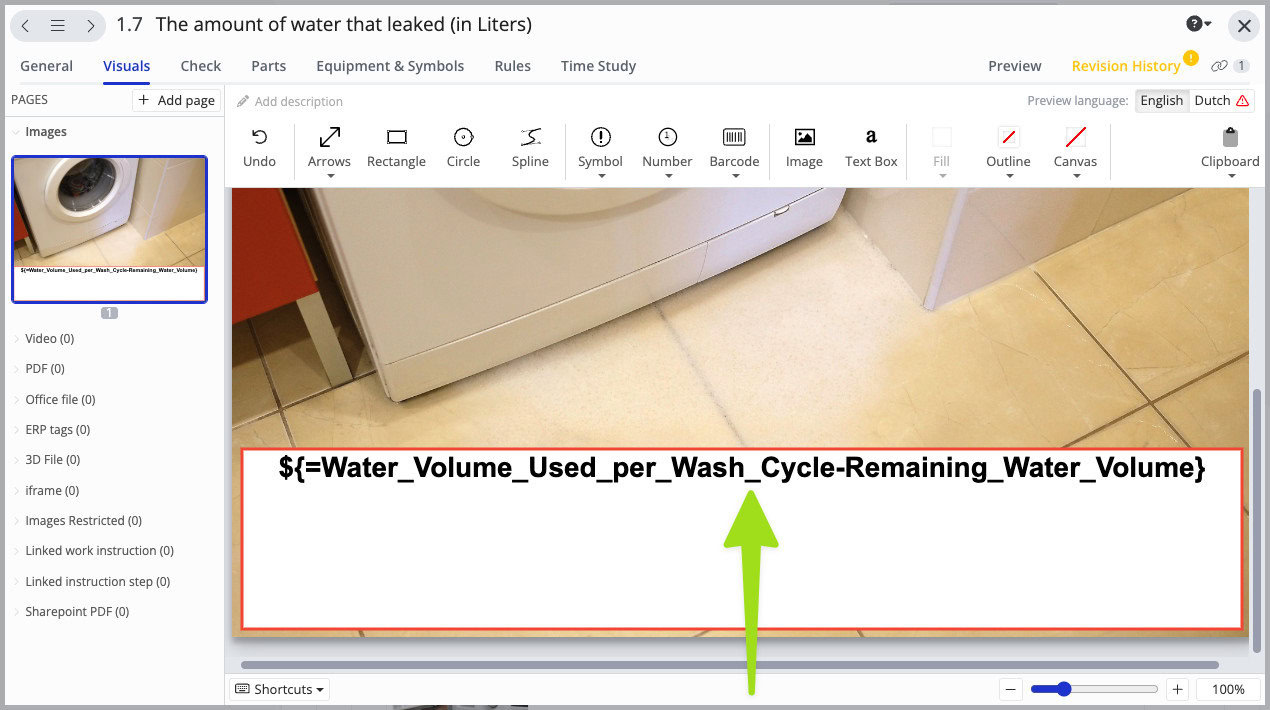

Interface visuelle affichant un calcul de test de fuite de machine à laver en utilisant une formule pour soustraire le volume d'eau restant du volume total d'eau utilisé par cycle dans un système d'instruction de travail numérique.

Et disons que l'opérateur a entré la valeur de paramètre de « 38 » pour le paramètre « Remaining_Water_Volume ».

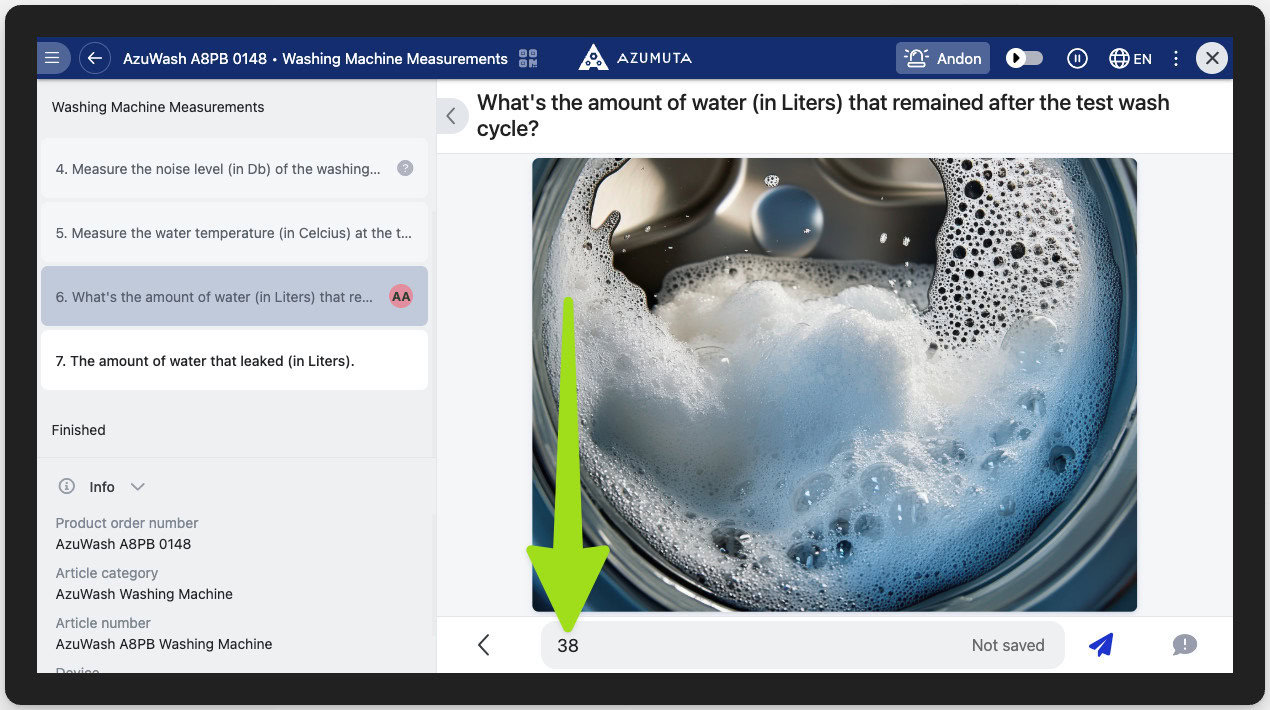

Interface d'opérateur dans Azumuta affichant la valeur enregistrée de 38 litres d'eau restante après un cycle de lavage de test pour le modèle de machine à laver AzuWash A8PB.

Alors notre plateforme enregistrera automatiquement la valeur entrée par l'opérateur et calculera la formule que vous avez définie, ce qui a conduit à la réponse finale de « 2 » (40-38).

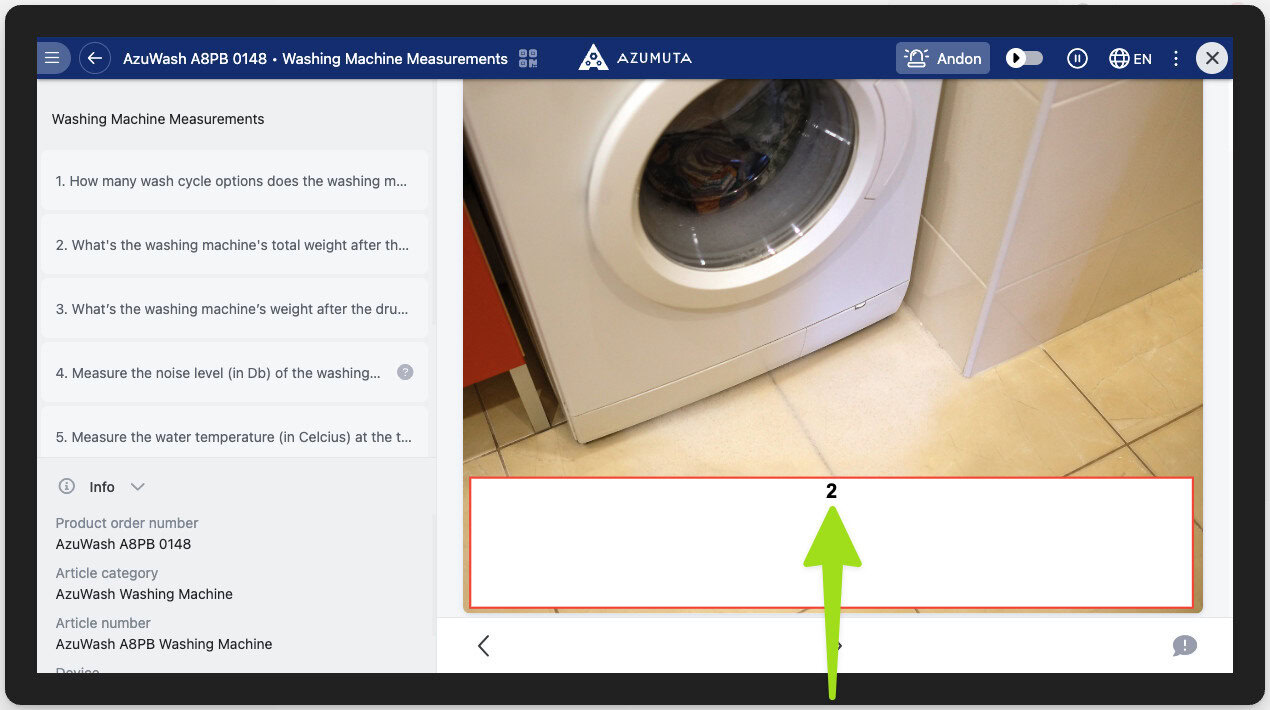

Interface Azumuta affichant une étape de mesure de machine à laver avec 2 litres d'eau fuite enregistrés lors du test de contrôle de qualité pour le modèle AzuWash A8PB.

Ajouter une unité de mesure au calcul

Vous pouvez également ajouter une unité de mesure à la formule de calcul. Pour ce faire, tapez simplement l'unité de mesure après l'accolade fermante.

Exemple

Dans l'exemple ci-dessous, nous avons ajouté l'unité de mesure « kg » après l'accolade fermante de la formule de calcul :

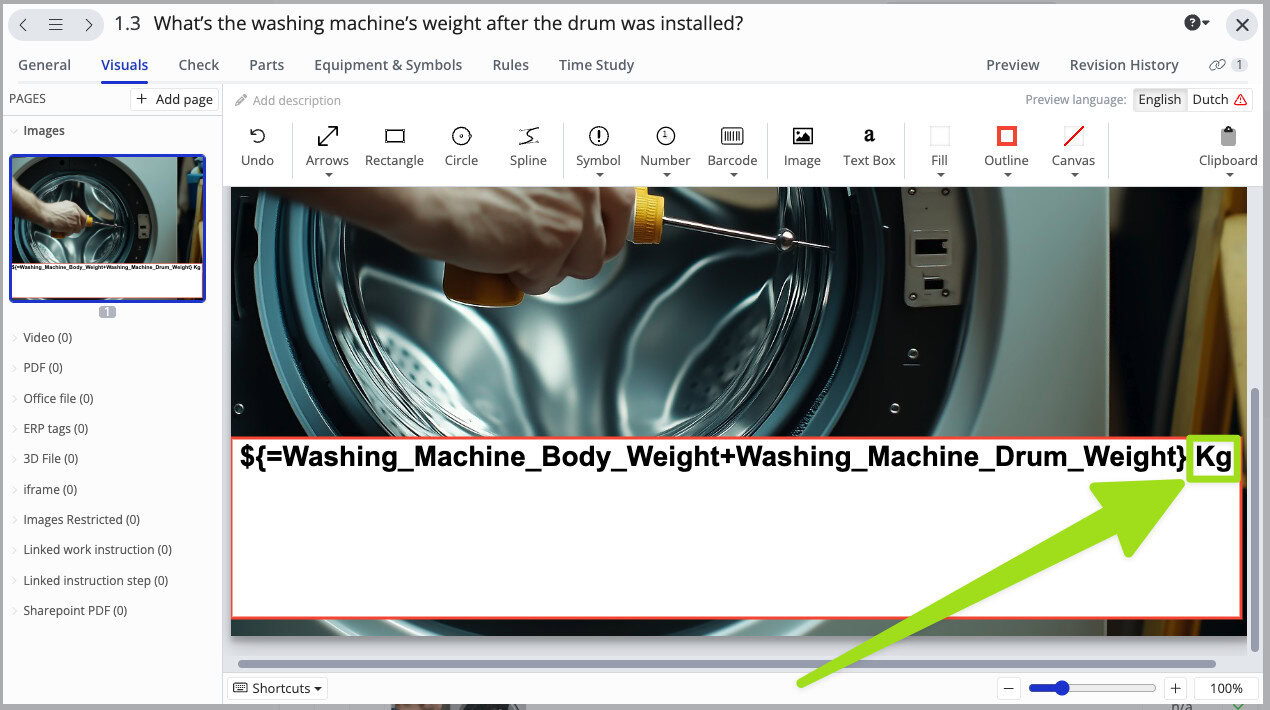

Capture d'écran d'une interface logicielle de maintenance de machine à laver affichant une étape visuelle avec une formule calculant le poids total après l'installation du tambour, mettant en surbrillance l'unité « kg ».

Ainsi, l'unité de mesure « kg » est incluse dans le résultat du calcul, comme indiqué dans l'image ci-dessous : Interface d'instruction de travail numérique pour Azumuta affichant une étape pour mesurer le poids final après l'installation du tambour, affichant le résultat comme 75 kg.
