Graphique de contrôle

Qu'est-ce qui s'affiche dans ce Widget ?

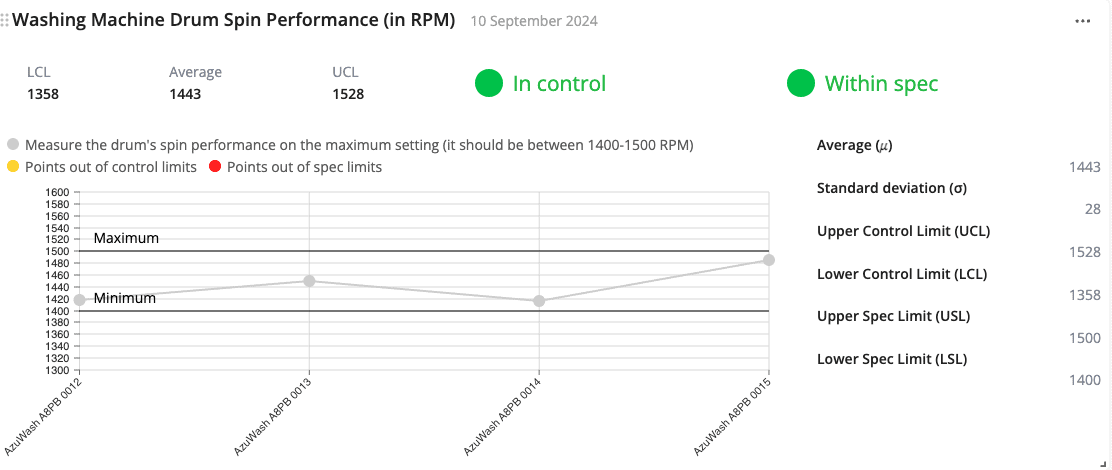

Le Graphique de contrôle affiche les réponses aux vérifications basées sur des nombres (à l'exception des vérifications de couple) dans les instructions de travail qui sont liées aux commandes de produits – au format d'un graphique linéaire.

De plus, il affiche également diverses informations statistiques importantes, que nous expliquerons davantage au fur et à mesure de cet article.

Ce widget est un outil puissant pour les contrôleurs de qualité. Il leur permet de surveiller étroitement tout indicateur numérique, en s'assurant qu'il reste dans les limites tolérées. Il aide à détecter les écarts rapidement, permettant des actions correctives opportunes chaque fois que nécessaire.

L'axe des x représente le nom des commandes de produits/la date et l'heure de leur exécution/les deux, tandis que l'axe des y représente l'indicateur numérique sélectionné.

Remarque : Avant de créer un tableau de bord avec ce widget, assurez-vous que les commandes de produits ont été exécutées (au moins partiellement).

Comment déployer ce Widget ?

Veuillez suivre les étapes ci-dessous pour déployer ce widget vers un nouveau tableau de bord. Cependant, si vous souhaitez déployer ce widget vers un tableau de bord existant, vous pouvez naviguer vers ce tableau de bord et commencer à partir de l'étape n°4 à la place.

1. Cliquez sur « Tableaux de bord » sur le panneau latéral.
2. Cliquez sur l'icône plus sous « Tableaux de bord ».
3. Tapez le nom du nouveau tableau de bord.
4. Cliquez sur le bouton plus jaune en bas à droite de l'écran.
5. Accédez à « Graphique de contrôle » sous la catégorie de widget « Commande de produit », et cliquez sur « Créer ».
6. Sélectionnez l'instruction de travail souhaitée.
7. Sélectionnez la version minimale de l'instruction de travail (la version d'instruction de travail la plus ancienne acceptable). Si vous mettez à jour régulièrement vos instructions de travail, nous vous recommandons de toujours choisir la dernière version.
8. Sélectionnez le nombre de points de données (le nombre de données de vérification de produit qui s'afficheront sur le widget).
9. Sélectionnez l'étape d'instruction qui contient la vérification de produit que vous souhaitez afficher sur le widget.
10. Cliquez sur « Ajouter ».
11. Ajustez la taille du widget selon vos besoins.

Après cela, vous pouvez personnaliser ce widget en utilisant notre large gamme d'options de configuration, que nous expliquerons dans la section ci-dessous.

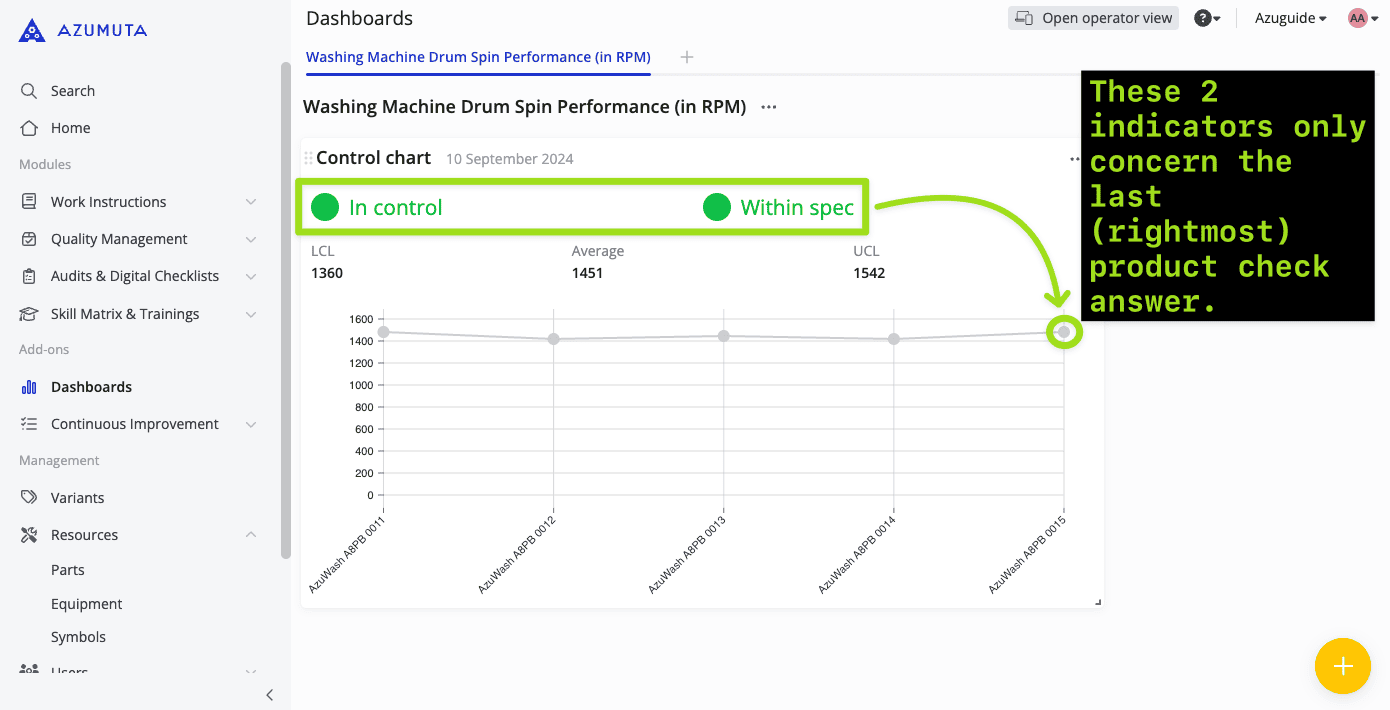

De plus, il est important de savoir que les deux indicateurs affichés ci-dessous concernent seulement la dernière réponse de vérification de produit dans le widget (la réponse de vérification de produit la plus à droite). Ces deux indicateurs ne sont pas du tout affectés par la réponse de vérification de produit qui précède la dernière réponse de vérification de produit. Veuillez consulter l'image ci-dessous pour plus d'informations :

Configuration du Widget

Découvrez comment effectuer les configurations de widget Azumuta de base dans les guides de configuration de widget.

De plus, en plus des options de configuration génériques mentionnées dans le lien ci-dessus, nous fournirons également une explication des options de configuration avancées qui sont exclusives à ce widget :

Remarque : Contrairement à d'autres widgets, vous ne pouvez pas ajuster manuellement la période couverte par ce widget.

Marqueurs

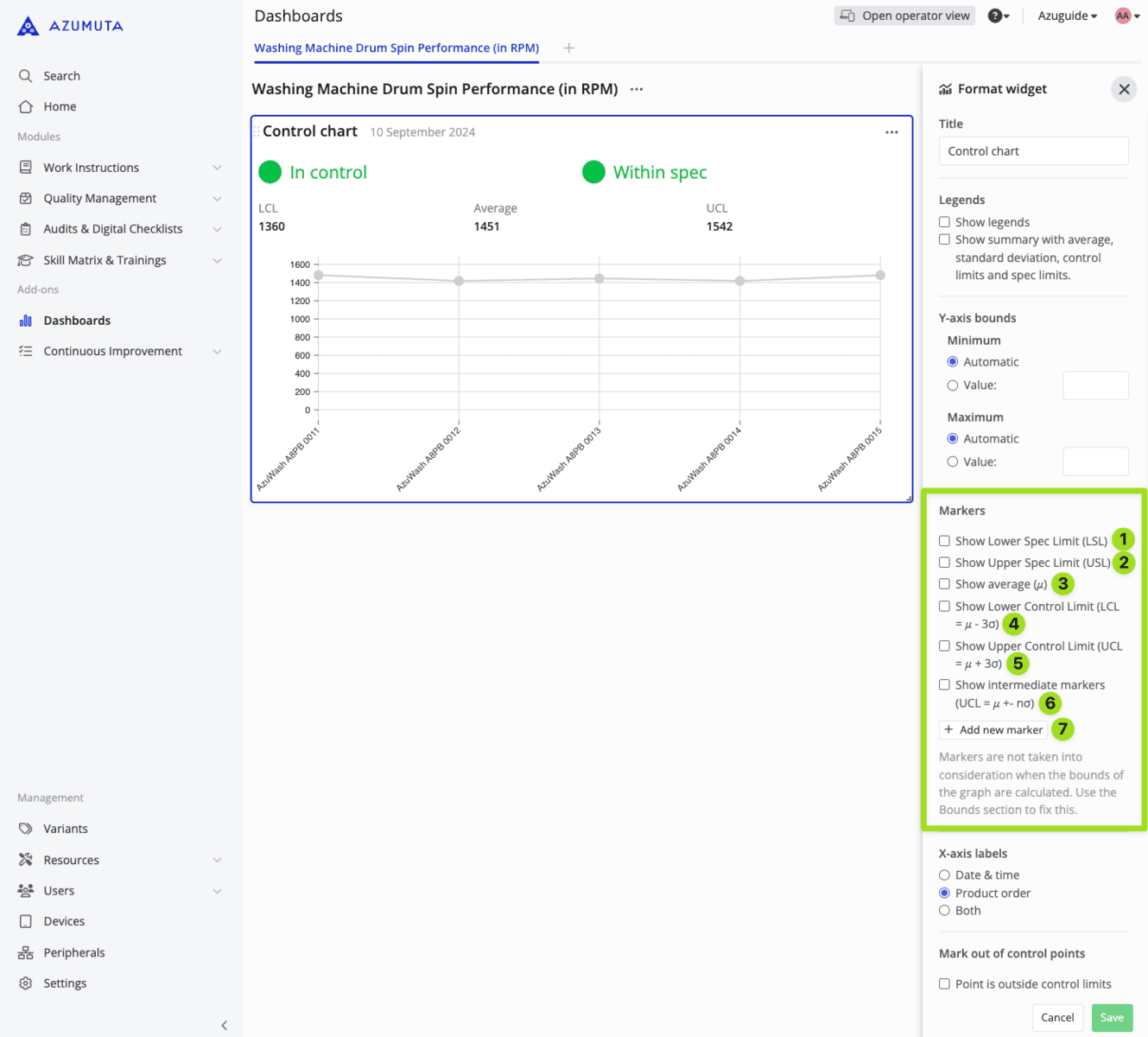

En plus des marqueurs réguliers, ce widget peut afficher des marqueurs spéciaux :

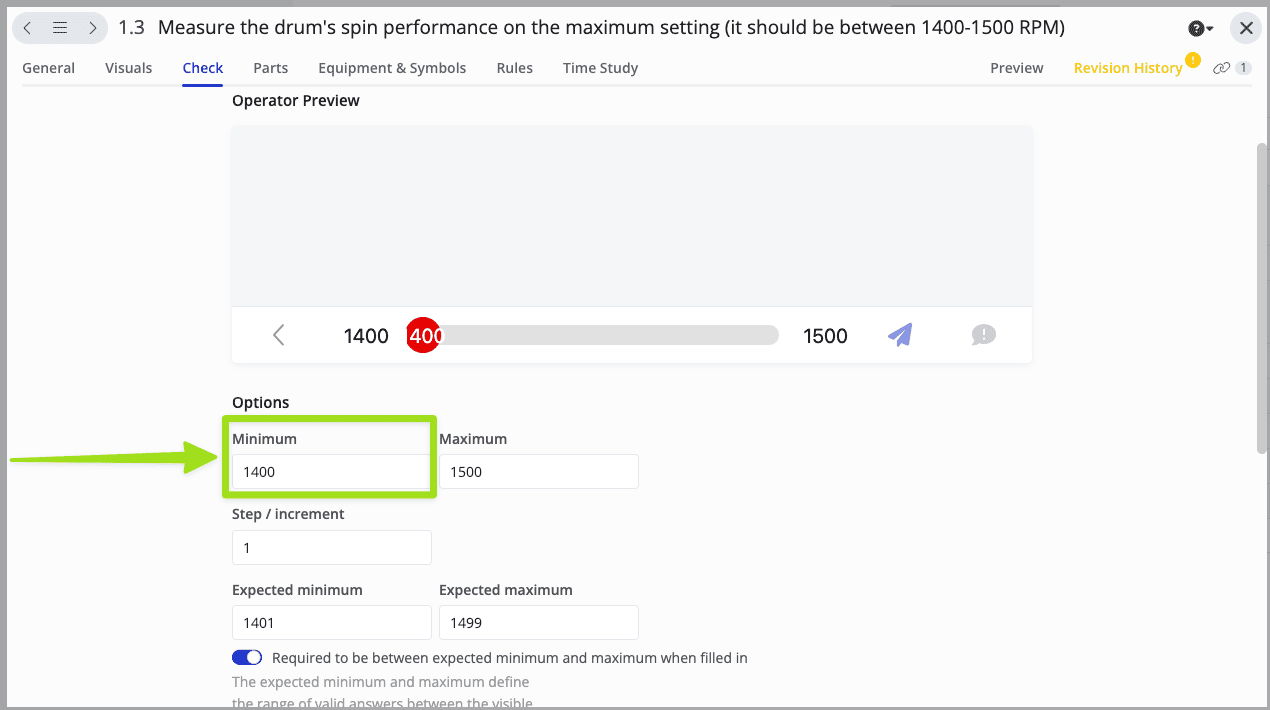

1. Cochez pour afficher la Limite inférieure de spécification (LSL) sur le widget. LSL est la même que la valeur « Minimum » sur la vérification de produit, comme indiqué dans l'image ci-dessous :

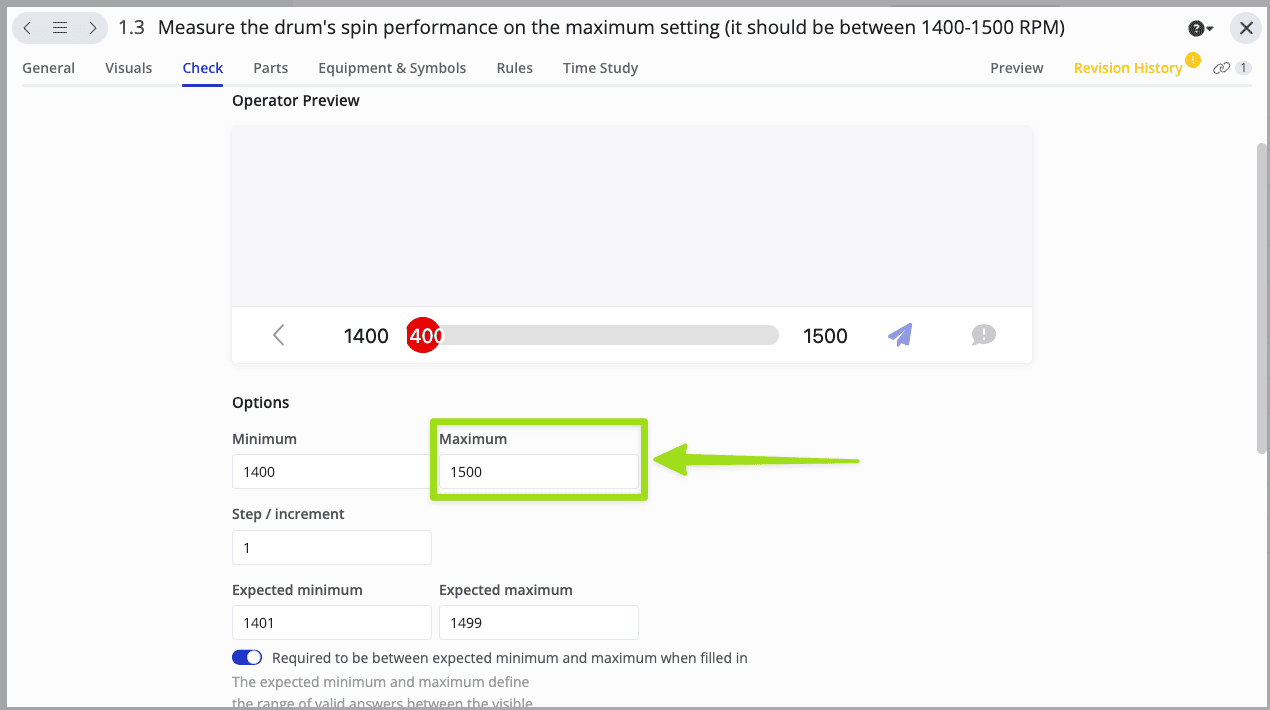

2. Cochez pour afficher la Limite supérieure de spécification (USL) sur le widget. LSL est la même que la valeur « Maximum » sur la vérification de produit, comme indiqué dans l'image ci-dessous :
3. Cochez pour afficher la valeur moyenne des réponses de vérification de produit dans ce widget.
4. Cochez pour afficher la Limite inférieure de contrôle (LCL) sur ce widget. LCL est un terme statistique couramment utilisé dans la méthodologie Six Sigma.
5. Cochez pour afficher la Limite supérieure de contrôle (UCL) sur ce widget. UCL est un terme statistique couramment utilisé dans la méthodologie Six Sigma.
6. Cochez pour afficher les marqueurs intermédiaires entre LCL et UCL.
7. Cliquez pour ajouter votre propre marqueur. Vous pouvez ajouter plusieurs marqueurs.

Remarque : En plus des marqueurs liés à la méthodologie Six Sigma, nous pouvons également créer des marqueurs pré-formulés pour répondre à vos besoins d'atelier. Veuillez nous contactez via support@azumuta.com pour demander des marqueurs pré-formulés supplémentaires.

Étiquettes de l'axe des x

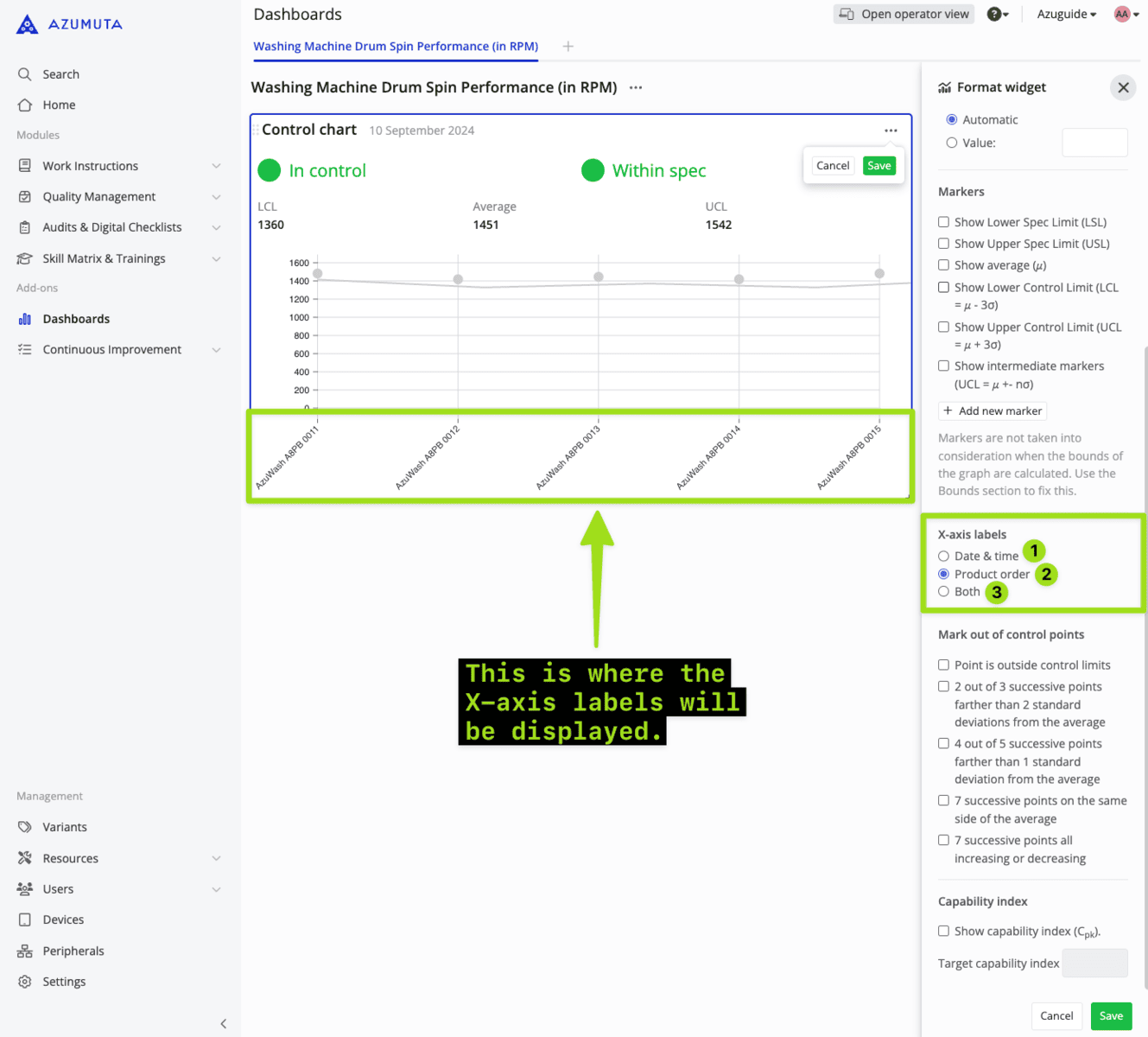

Les paramètres d'étiquette de l'axe des x vous permettent de choisir quel texte afficher sur l'axe des x en bas du widget, comme indiqué dans l'image ci-dessous :

Vous pouvez choisir entre l'affichage de :

1. La date et l'heure de l'exécution de la vérification de produit.
2. Le nom de la commande de produit qui contient cette vérification de produit.
3. Les deux.

Marquer les points hors contrôle

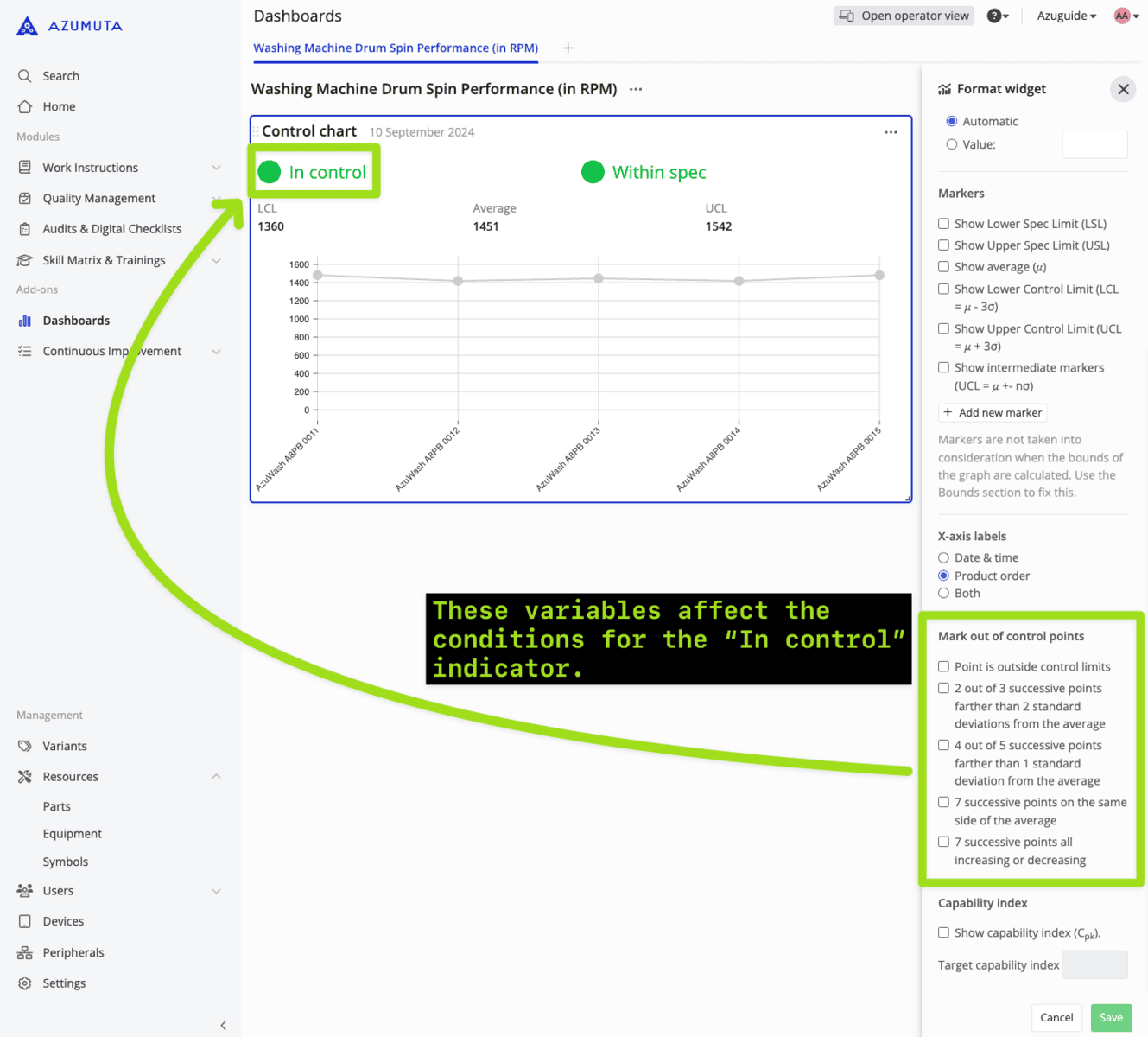

Ces paramètres contiennent les variables qui seront utilisées pour décider si votre dernière (la plus à droite) réponse de vérification de produit est considérée comme « Sous contrôle » ou non. Par conséquent, sous ces paramètres, vous pouvez choisir quelles variables s'appliquent et lesquelles ne s'appliquent pas en cochant la case à côté de chaque variable. Veuillez consulter l'image ci-dessous pour plus d'informations :

Index de capabilité

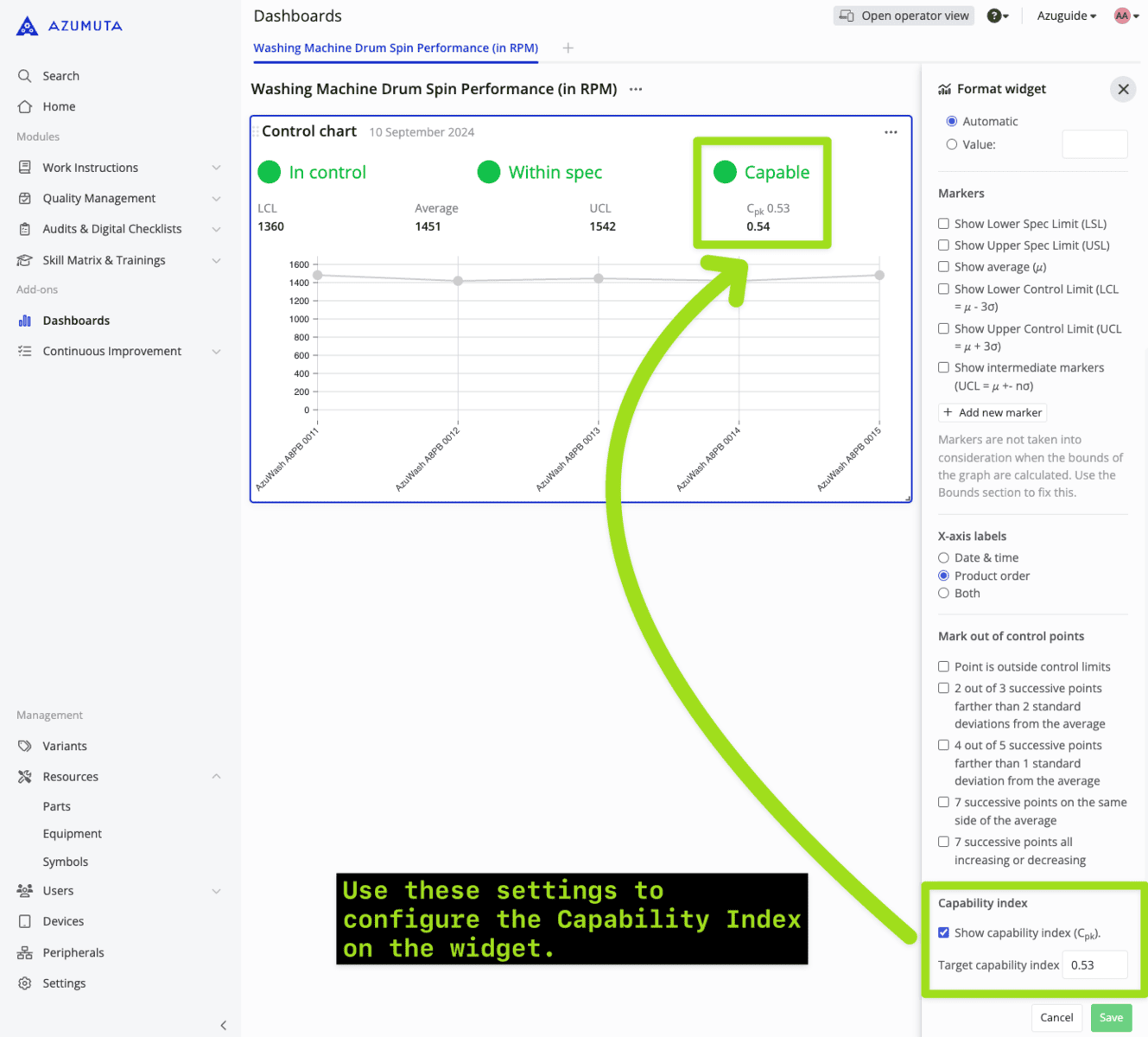

Sélectionnez s'il faut afficher l'Index de capabilité sur le widget. Vous pouvez entrer n'importe quelle valeur pour la cible de l'Index de capabilité.

L'Index de capabilité est un terme couramment utilisé en ingénierie industrielle qui fait référence à la capacité d'un processus d'ingénierie à produire une sortie dans ses limites de spécification.
