3D Bestanden

Wat Is een 3D Bestand in Azumuta?

Een 3D bestand is de digitale weergave van een object uit het echte leven in Azumuta. Een 3D bestand kan uit één of meerdere groepen bestaan.

U kunt 3D bestanden toevoegen aan een instructiestap in Azumuta. Het toevoegen van een 3D bestand zal zeker de duidelijkheid en nauwkeurigheid op uw werkvloer verbeteren, omdat operators complexe assemblagetaken kunnen visualiseren.

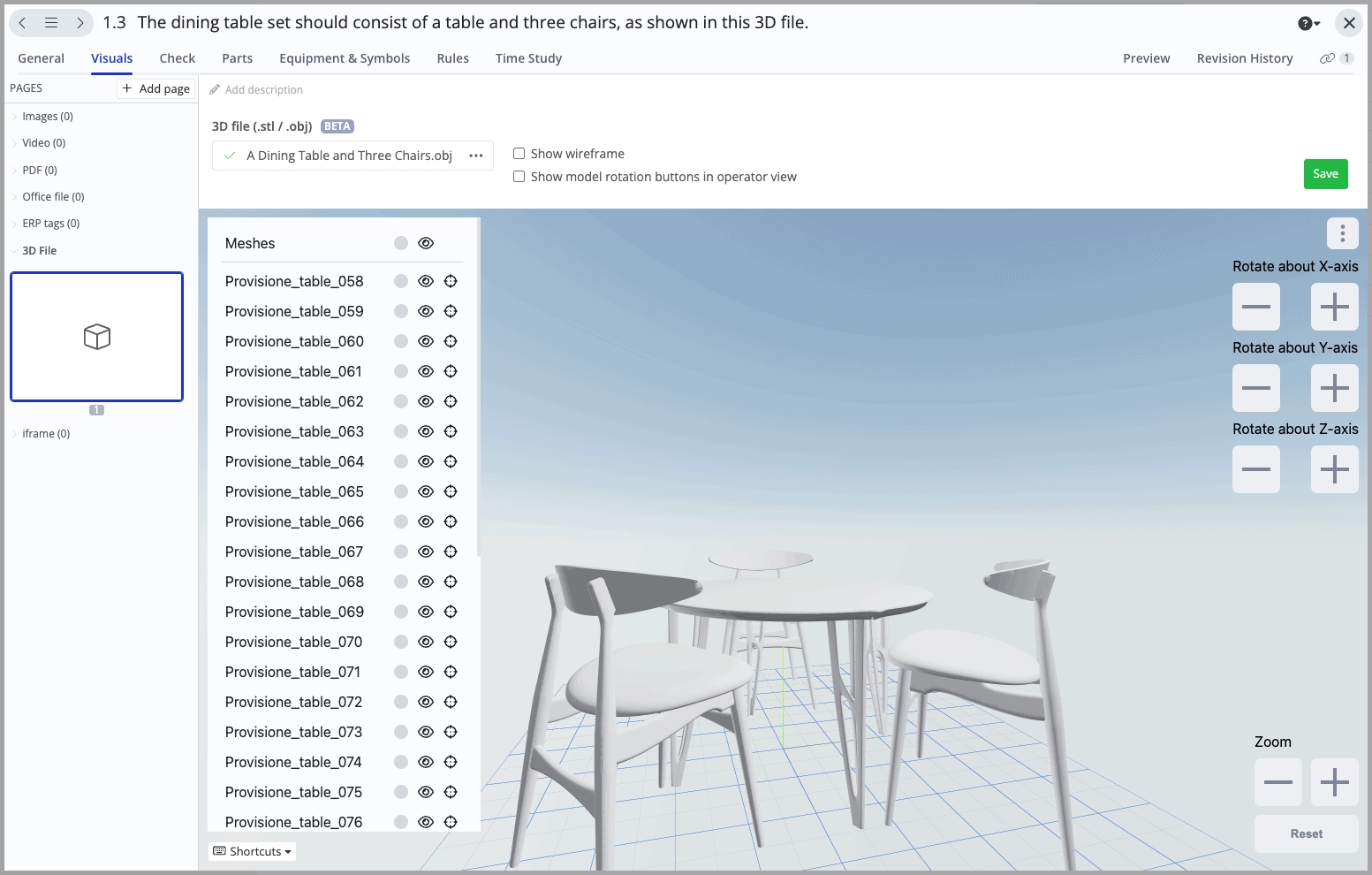

Bijvoorbeeld, de afbeelding hieronder toont hoe het 3D bestand van een eettafel en 3 stoelen in Azumuta verschijnt:

Wat Is een Groep?

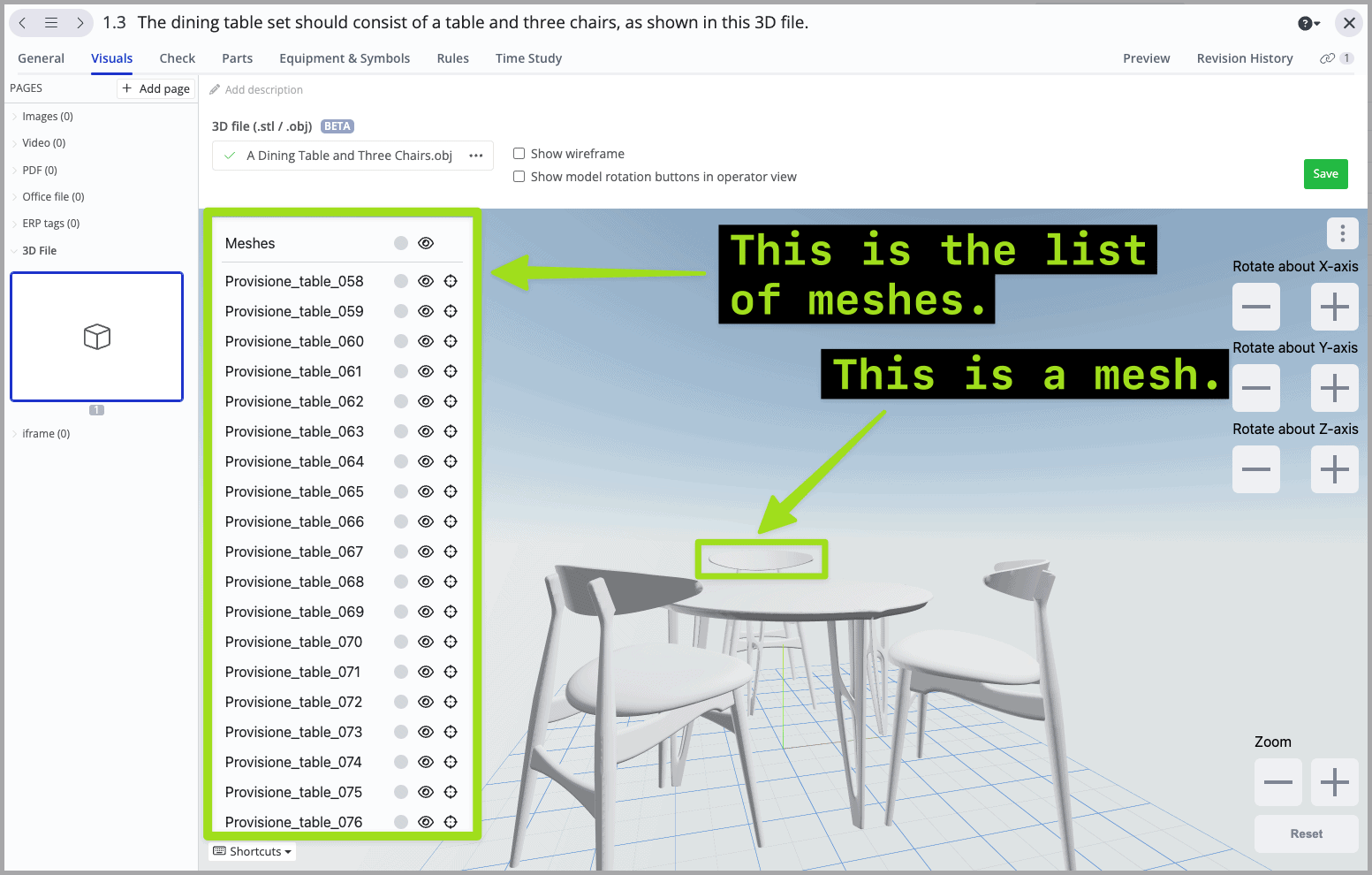

Een groep is een onderdeel van een 3D bestand. Bijvoorbeeld, in ons 3D bestand van een eettafel en 3 stoelen, is de rugleuning van een van de stoelen een groep, zoals weergegeven in de afbeelding hieronder. Bovendien wordt de lijst met groepen ook in de afbeelding hieronder weergegeven.

Om de naam van een groep in de lijst met groepen te zien of om een groep aan te passen, klikt u met de rechtermuisknop op die doelgroep, zoals weergegeven in de video hieronder.

Upload een 3D bestand naar een instructiestap

1. Navigeer naar de instructiestap waar u een 3D bestand in wilt toevoegen.
2. Selecteer de werkinstructie waar u het 3D bestand in wilt toevoegen, en klik op Open.
3. Klik op het tabblad Visuele elementen.
4. Klik op Pagina toevoegen.
5. Klik op 3D bestand.
6. Upload het bestand.
7. Wacht tot het uploaden voltooid is.
8. Klik op Opslaan.

Opmerking: Op dit moment kunnen we alleen .stl en .obj bestanden verwerken. We kunnen STEP bestanden nog niet verwerken.

De video hieronder toont hoe het 3D bestand op het scherm van de operator verschijnt. Het 3D bestand is niet statisch – een operator kan het verkennen zoals zij wensen.

Opmerking: Naast het gebruik van de min- en pluspictogrammen onder Inzoomen, kan een operator ook naar beneden/omhoog scrollen met hun muis om uit te zoomen/in te zoomen.

Configuratie van een 3D Bestand

Nadat u een 3D bestand naar een instructiestap hebt geüpload, kunt u het configureren naar uw behoeften. Hier zijn de beschikbare configuratieopties:

Een 3D Bestand Bewerken

Er zijn 3 mogelijkheden voor het bewerken van een 3D bestand:

• Een 3D Bestand Roteren
• De Kleur van een 3D bestand/een Groep Veranderen
• Een 3D bestand/een Groep Verbergen/Zichtbaar Maken

Een 3D Bestand Roteren

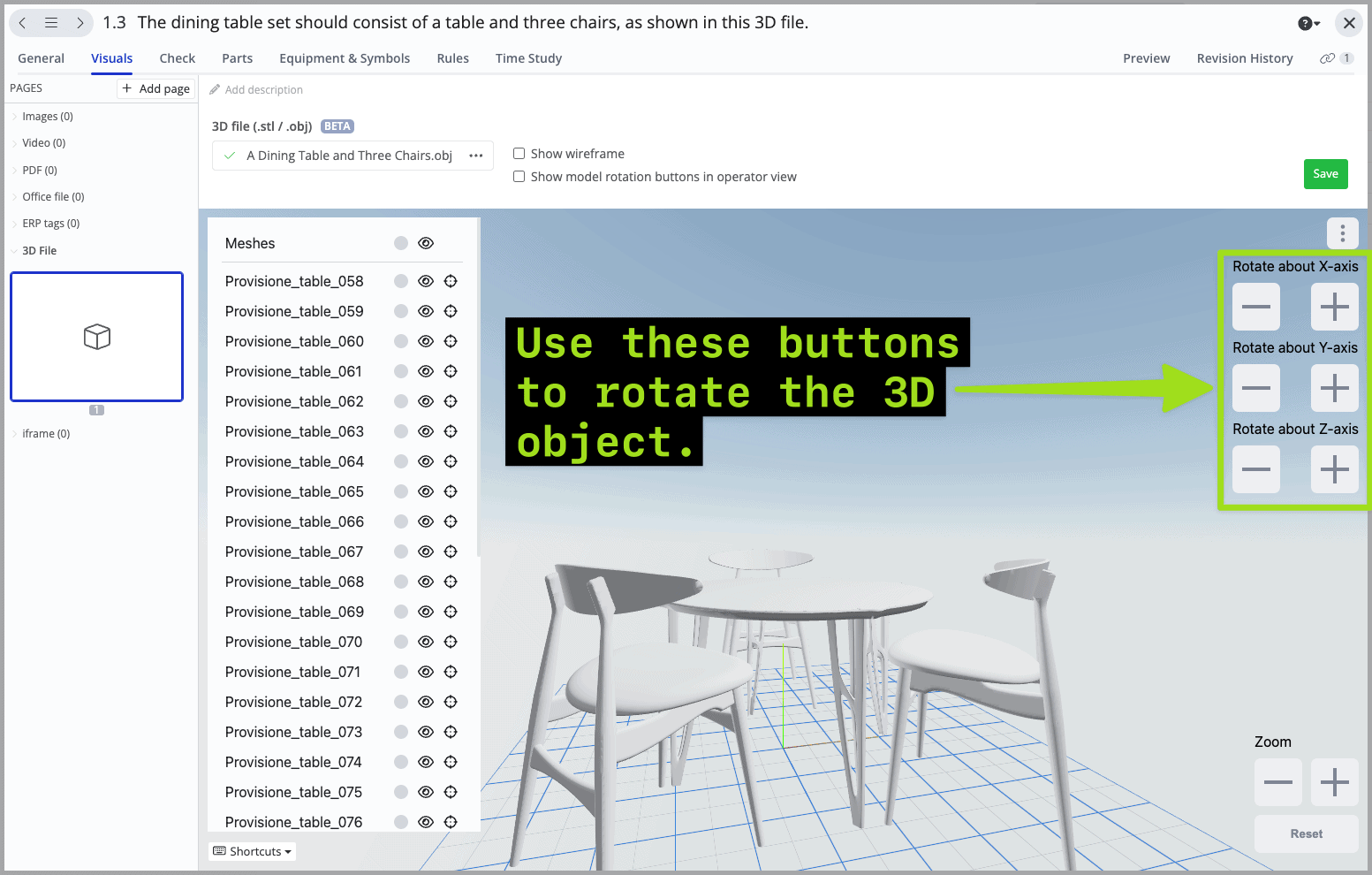

U kunt een 3D bestand langs de X-as, Y-as en Z-as roteren. Neem een kijkje naar de afbeelding hieronder om te zien hoe u dit kunt doen:

En vergeet natuurlijk niet op Opslaan te klikken na het uitvoeren van de gewenste rotaties.

Opmerking: Om het 3D bestand terug te zetten naar de oorspronkelijke positie, klikt u op de knop resetten in de rechterbenedenhoek van het scherm.

De Kleur van een 3D Bestand/een Groep Veranderen

In Azumuta kunt u de kleur van een volledig 3D bestand of de kleur van een specifieke groep veranderen. Hier is hoe.

De Kleur van een 3D Bestand Veranderen

1. Klik op het kleurpictogram naast Groepen.
2. Selecteer de gewenste kleur. U kunt ook een hexadecimale code/RGB-code invoeren voor extra nauwkeurigheid.
3. Klik op Opslaan wanneer u klaar bent.

De Kleur van een Groep Veranderen

1. Klik op het kleurpictogram naast de naam van de groep waarvan u de kleur wilt veranderen. Zie De naam van een groep weergeven om te leren hoe u de naam van een groep kunt zien.
2. Selecteer de gewenste kleur. U kunt ook een hexadecimale code/RGB-code invoeren voor extra nauwkeurigheid.
3. Klik op Opslaan wanneer u klaar bent.

U kunt de kleur van een groep ook veranderen door:

1. Met de rechtermuisknop op de groep te klikken waarvan u de kleur wilt veranderen.
2. Op Verander kleur te klikken.
3. De gewenste kleur te selecteren. U kunt ook een hexadecimale code/RGB-code invoeren voor extra nauwkeurigheid.
4. Op het sluitpictogram te klikken.
5. Klik op Opslaan wanneer u klaar bent.

Een 3D Bestand/een Groep Verbergen/Zichtbaar Maken in het Operator Scherm

U kunt een 3D bestand/een groep verbergen in het scherm van de operator (zonder dit 3D bestand/deze groep uit uw admin-weergave te verwijderen). Hier is hoe:

Een 3D Bestand Verbergen/Zichtbaar Maken in het Operator Scherm

Een 3D bestand verbergen: klik op het oögpictogram naast Groepen. Klik daarna op Opslaan.

Een 3D bestand zichtbaar maken: klik op het doorgestreepte oögpictogram naast Groepen. Klik daarna op Opslaan.

Een Groep Verbergen/Zichtbaar Maken in het Operator Scherm

Een groep verbergen: klik op het oögpictogram naast de naam van de groep in de lijst met groepen. Zie De naam van een groep weergeven om te weten hoe u de naam van een groep kunt zien. Klik daarna op Opslaan.

U kunt een groep ook verbergen door met de rechtermuisknop op de doelgroep te klikken en op Verberg te klikken. Klik daarna op Opslaan.

Een groep zichtbaar maken: klik op het doorgestreepte oögpictogram naast de naam van de verborgen groep in de lijst met groepen. Klik daarna op Opslaan.

Getoond Slechts Één Groep en Verbergen van Alle Andere Groepen (En Hoe Dit Ongedaan Te Maken)

U kunt er ook voor kiezen om slechts één specifieke groep weer te geven (en alle andere groepen te verbergen) op het scherm van de operator. Hier is hoe:

1. Klik met de rechtermuisknop op de doelgroep.
2. Klik op Toon enkel dit.
3. Klik op Opslaan.

En hier is hoe u dit ongedaan maakt:

1. Klik met de rechtermuisknop op de enige zichtbare groep.
2. Klik op Toon alles.
3. Klik op Opslaan.

Andere Configuratieopties

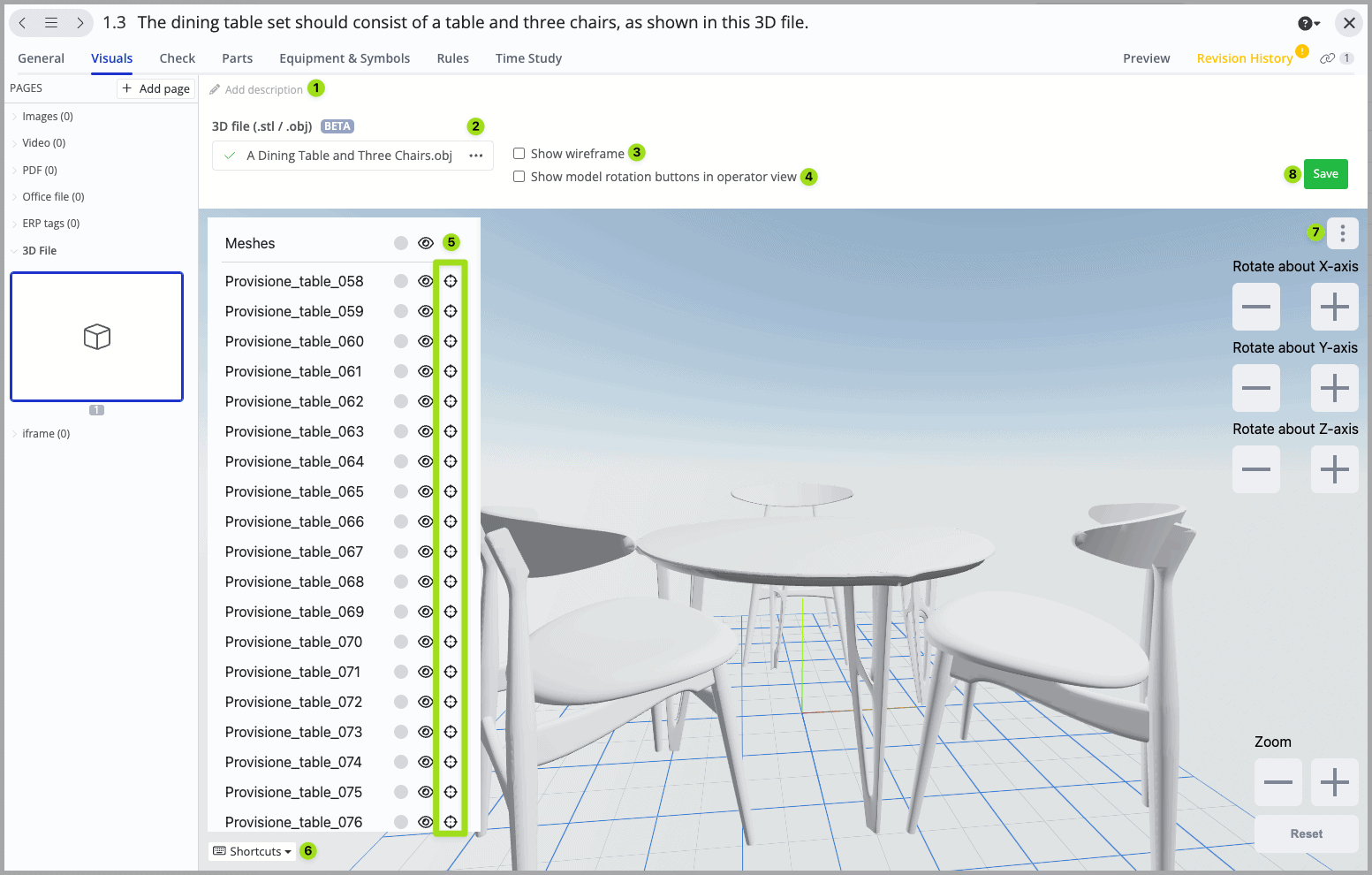

Naast de bovengenoemde opties, hier zijn de andere configuratiemogelijkheden die u met een 3D bestand kunt doen:

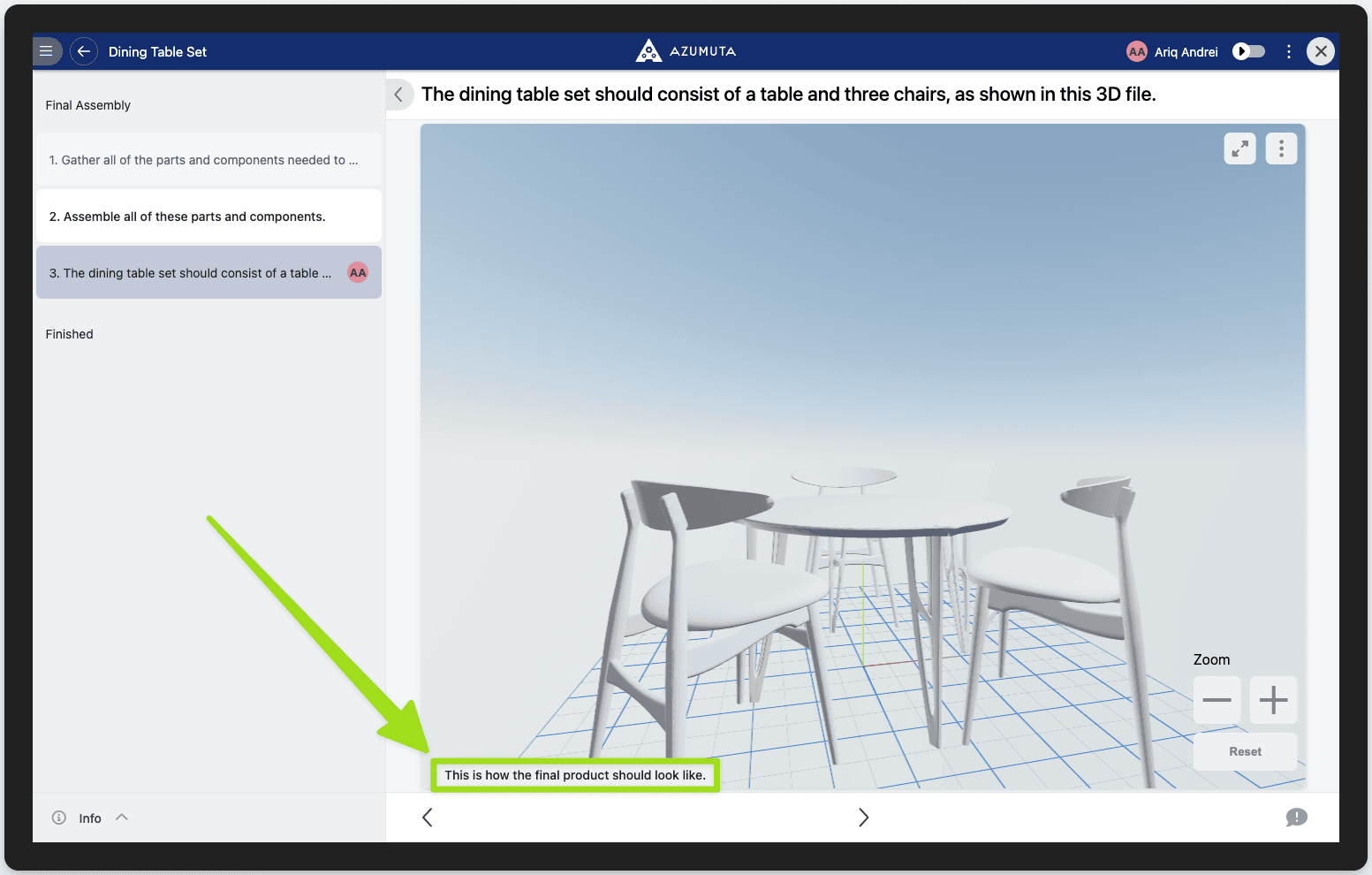

1. U kunt hier de beschrijving van dit 3D bestand invoeren. Dit is hoe het op het device van een operator verschijnt:
2. U kunt de naam van het 3D bestand hieronder zien. Door op het ⋮ (drie-puntenpictogram) te klikken, opent u de optie om dit 3D bestand te downloaden en de optie om dit 3D bestand te verwijderen.

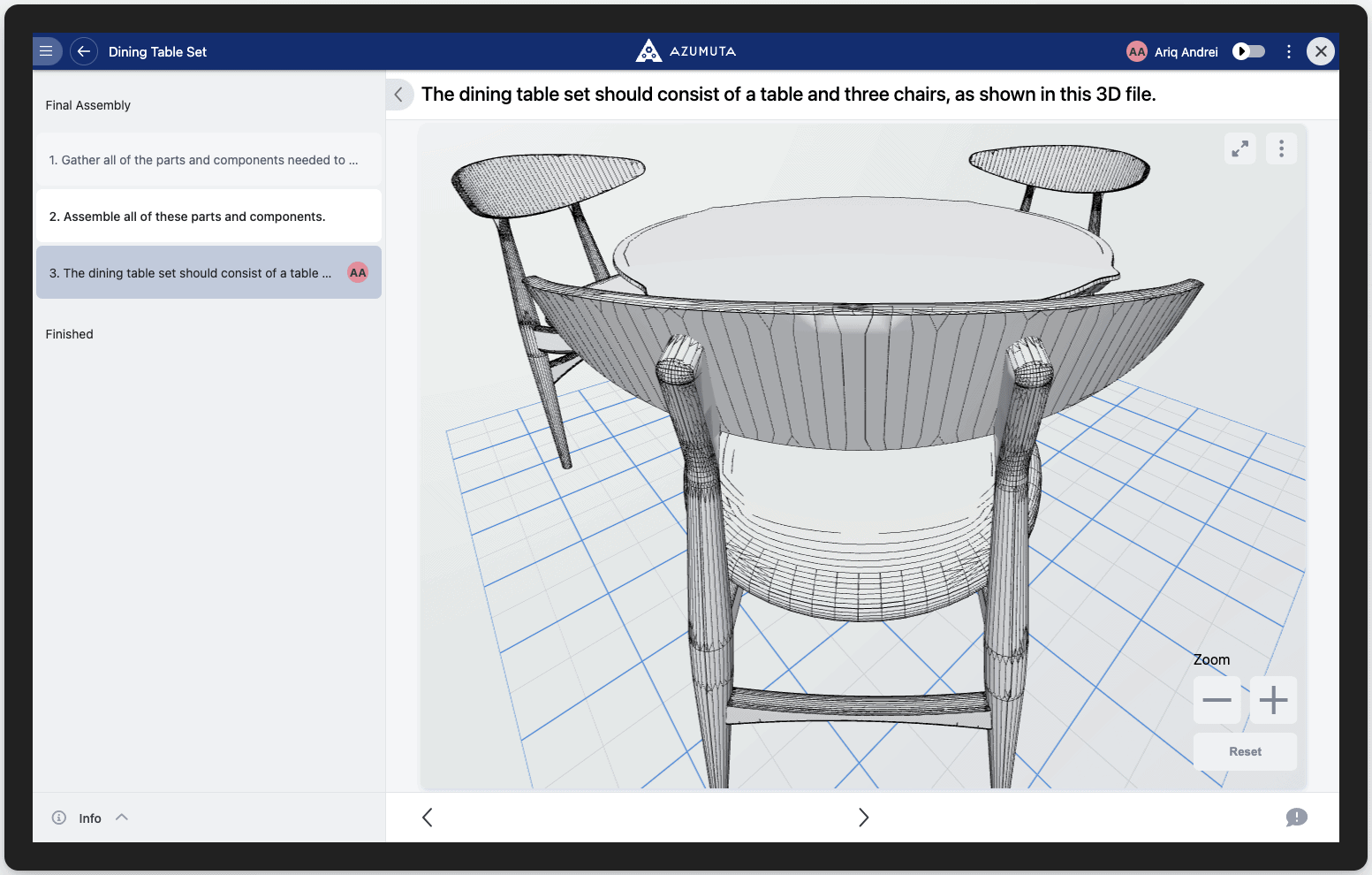

3. Vink aan om het draadmodel van het 3D-object weer te geven (in zowel de admin-weergave als het operator scherm). Draadmodel is de visuele weergave die de randen en hoekpunten van het object toont, waardoor een skeletachtige omtrek van het model ontstaat. Het wordt vooral gebruikt om de structuur, vorm en topologie van het object te begrijpen zonder de afleidingen van oppervlaktetexturen of kleuren. Bijvoorbeeld, dit is hoe de achterkant van het 3D-model van een stoel met het weergegeven draadmodel eruitziet:

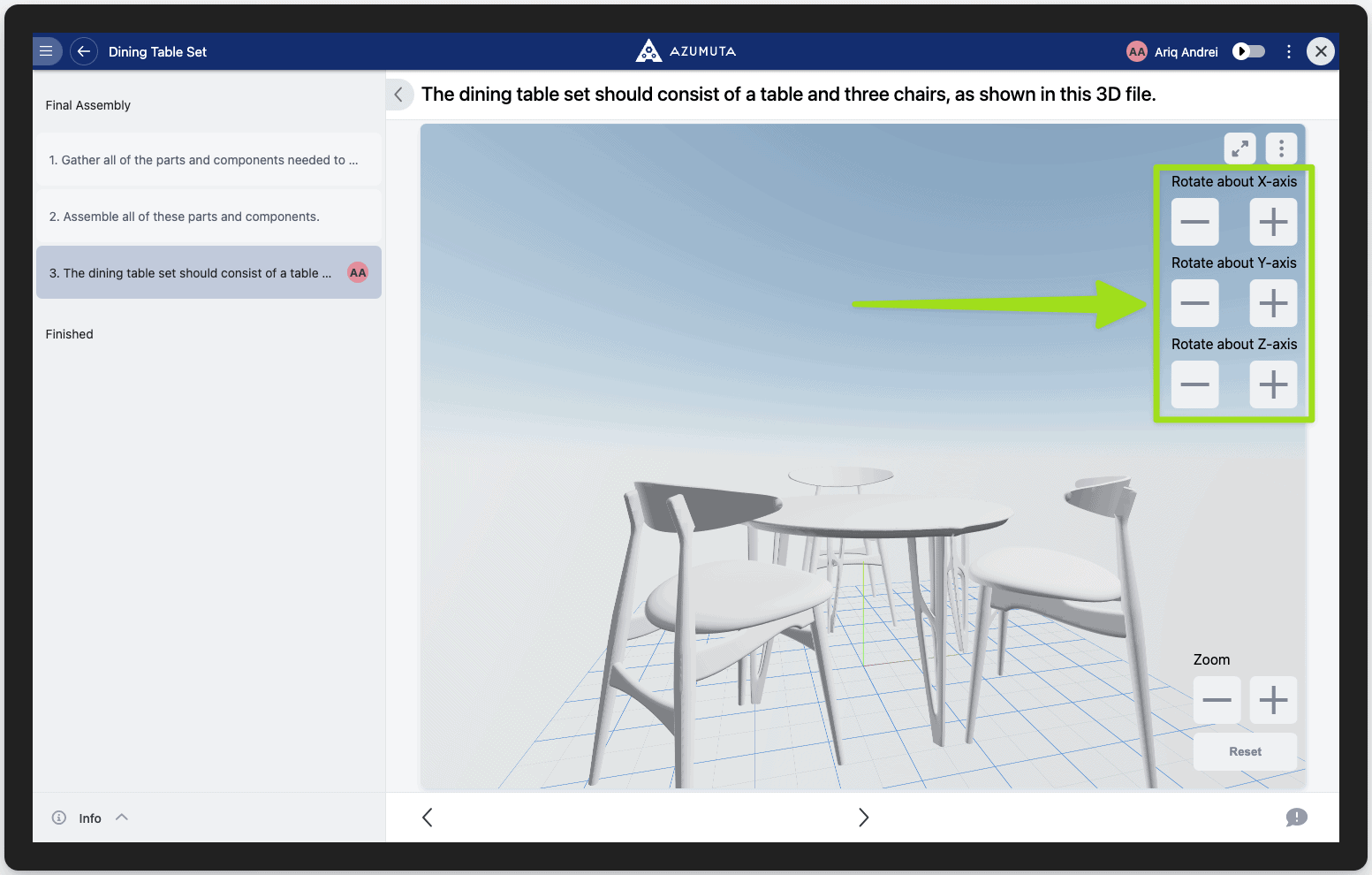

4. Vink aan om de rotatieknoppen weer te geven op het operator scherm. Dit is hoe deze knoppen op het device van een operator verschijnen:
5. Deze kolom bevat de centreren-in-weergave-knop voor elke groep. Wanneer erop geklikt wordt, wordt uw weergave gecentreerd op die specifieke groep.
6. Klik om de lijst met sneltoetsopdrachten te openen.
7. Klik om te openen de optie om dit 3D bestand te downloaden.
8. Nadat u het 3D bestand hebt geconfigureerd, vergeet niet op Opslaan te klikken.

Een 3D Bestand Verwijderen uit een Instructiestap

1. Navigeer naar de instructiestap die een 3D bestand bevat dat u wilt verwijderen, en klik op Open.
2. Klik op het tabblad Visuele elementen.
3. Klik op het ⋮ (drie-puntenpictogram) naast de naam van het 3D bestand.
4. Klik op Verwijder bestand.
5. Klik op Verwijder.
