Control Chart

Wat wordt weergegeven in deze widget?

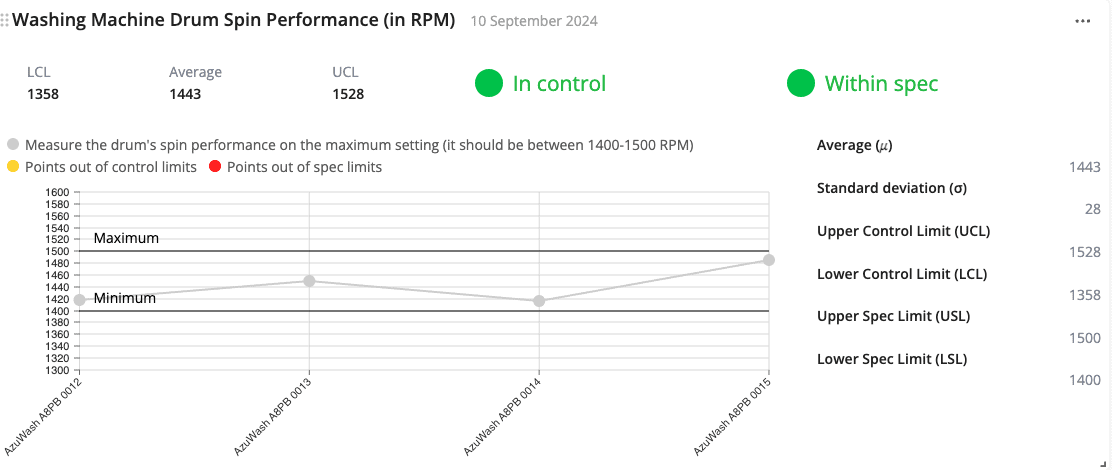

De Control Chart geeft de antwoorden op nummergebaseerde checks (behalve koppelchecks) weer in werkinstructies die zijn gelinkt aan productorders – in het formaat van een lijndiagram.

Bovendien geeft het ook verschillende belangrijke statistische informatie weer, die we verder in dit artikel zullen uitleggen.

Deze widget is een krachtig hulpmiddel voor kwaliteitscontroleurs. Het stelt hen in staat om elke numerieke indicator nauwlettend te controleren en ervoor te zorgen dat deze binnen de toegestane limieten blijft. Het helpt afwijkingen vroegtijdig op te sporen, waardoor tijdige corrigerende maatregelen mogelijk zijn wanneer nodig.

De X-as vertegenwoordigt de naam van de productorders/de datum en tijd van hun uitvoering/beide, terwijl de Y-as de geselecteerde numerieke indicator vertegenwoordigt.

Opmerking: Zorg ervoor dat de productorders zijn uitgevoerd (minstens gedeeltelijk) voordat u een dashboard met deze widget maakt.

Deze widget implementeren

Volg de onderstaande stappen om deze widget op een nieuw dashboard te implementeren. Als u deze widget echter op een bestaand dashboard wilt implementeren, kunt u naar dat dashboard navigeren en in plaats daarvan vanaf stap nr. 4 beginnen.

1. Klik op Dashboards in het zijpaneel.
2. Klik op het plus-pictogram onder Dashboards.
3. Typ de naam van het nieuwe dashboard.
4. Klik op de gele plus-knop in de rechterbenedenhoek van het scherm.
5. Navigeer naar Control Chart onder de Productorders-widgetcategorie en klik op Creëren.
6. Selecteer de gewenste werkinstructie.
7. Selecteer de minimale werkinstructieversie (de oudste acceptabele werkinstructieversie). Als u uw werkinstructies regelmatig bijwerkt, raden we u aan altijd de nieuwste versie te kiezen.
8. Selecteer het aantal datapunten (het aantal productcheckgegevens dat op de widget wordt weergegeven).
9. Selecteer de instructiestap die de productcheck bevat die u op de widget wilt weergeven.
10. Klik op Toevoegen.
11. Pas de grootte van de widget naar wens aan.

Daarna kunt u deze widget aanpassen met behulp van onze uitgebreide reeks configuratieopties, die we in de onderstaande sectie zullen uitleggen.

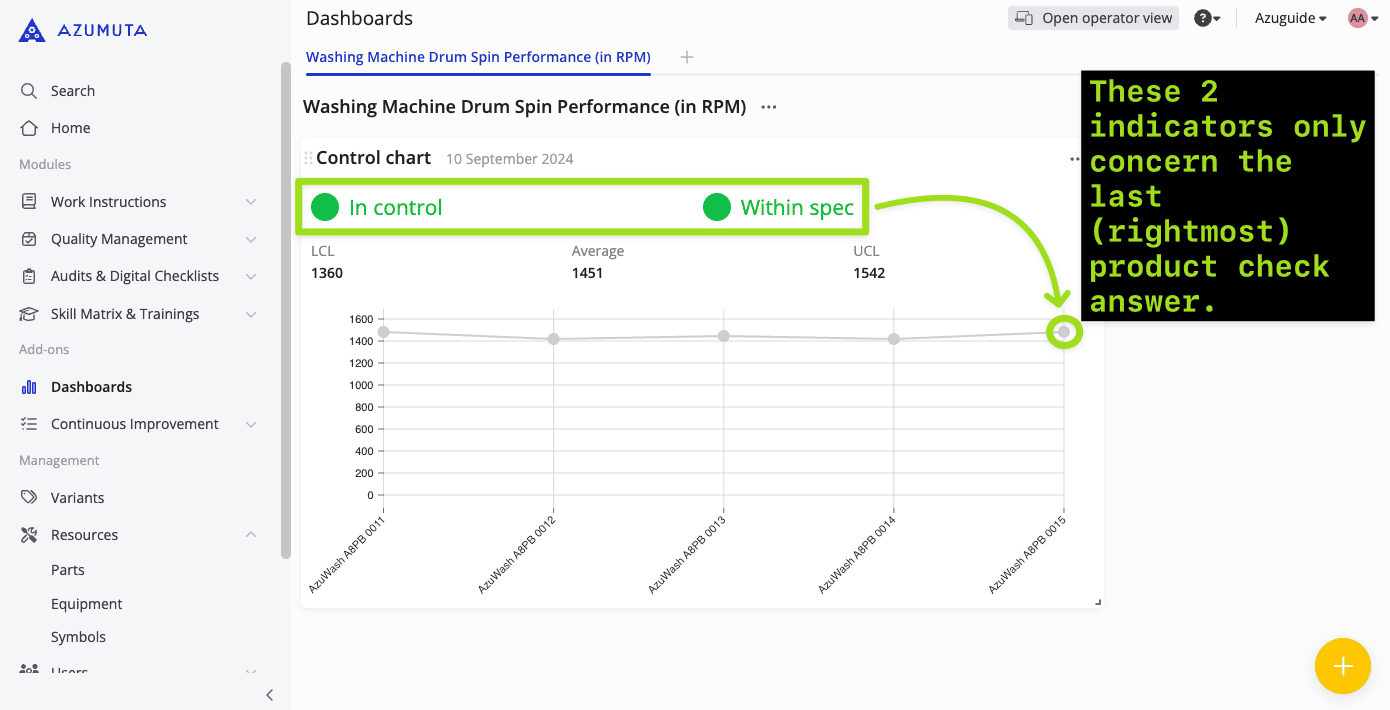

Bovendien is het belangrijk om te weten dat de twee onderstaande indicatoren alleen betrekking hebben op het meest recente productcheckantwoord in de widget (het meest rechtse productcheckantwoord). Deze twee indicatoren worden helemaal niet beïnvloed door het productcheckantwoord dat aan het meest recente productcheckantwoord voorafgaat. Raadpleeg de onderstaande afbeelding voor meer informatie:

De widget configureren

Bekijk hoe u de basisconfiguraties van Azumuta-widgets kunt uitvoeren in de widgetconfiguratiegidsen.

Bovendien zullen we naast de generieke configuratieopties die in de bovenstaande link worden genoemd, ook een uitleg geven van de geavanceerde configuratieopties die exclusief voor deze widget gelden:

Opmerking: In tegenstelling tot andere widgets kunt u de tijdsperiode van deze widget niet handmatig aanpassen.

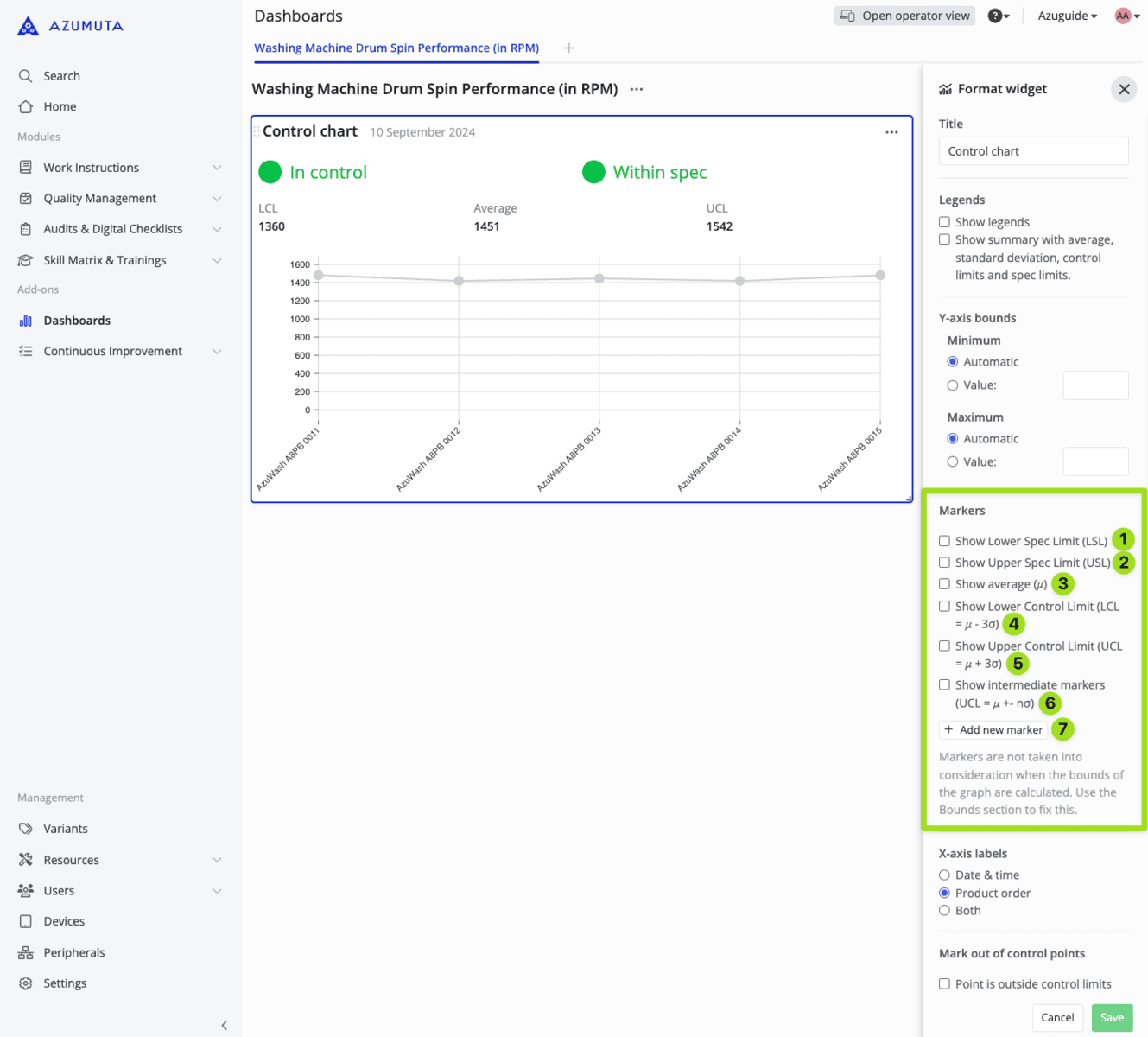

Markeringen

Naast normale markeringen kan deze widget speciale markeringen weergeven:

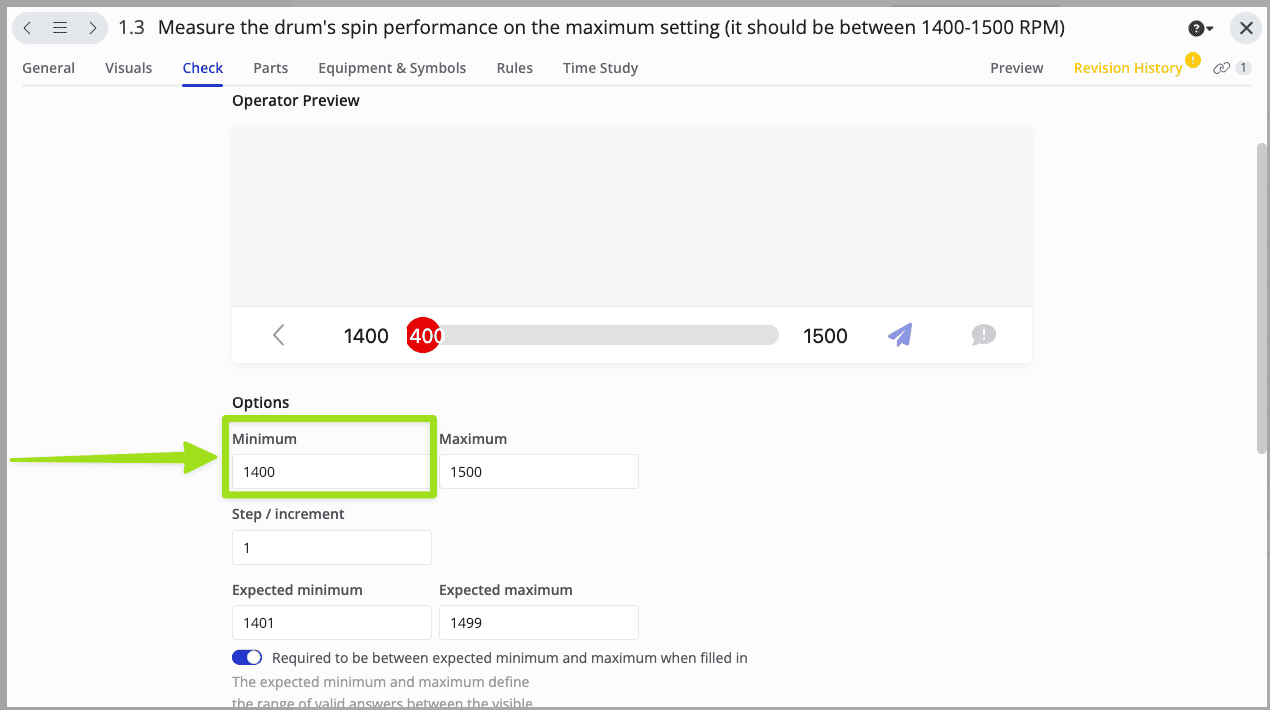

1. Vink aan om de Lower Spec Limit (LSL) op de widget weer te geven. LSL is hetzelfde als de Minimumwaarde op de productcheck, zoals weergegeven in de onderstaande afbeelding:

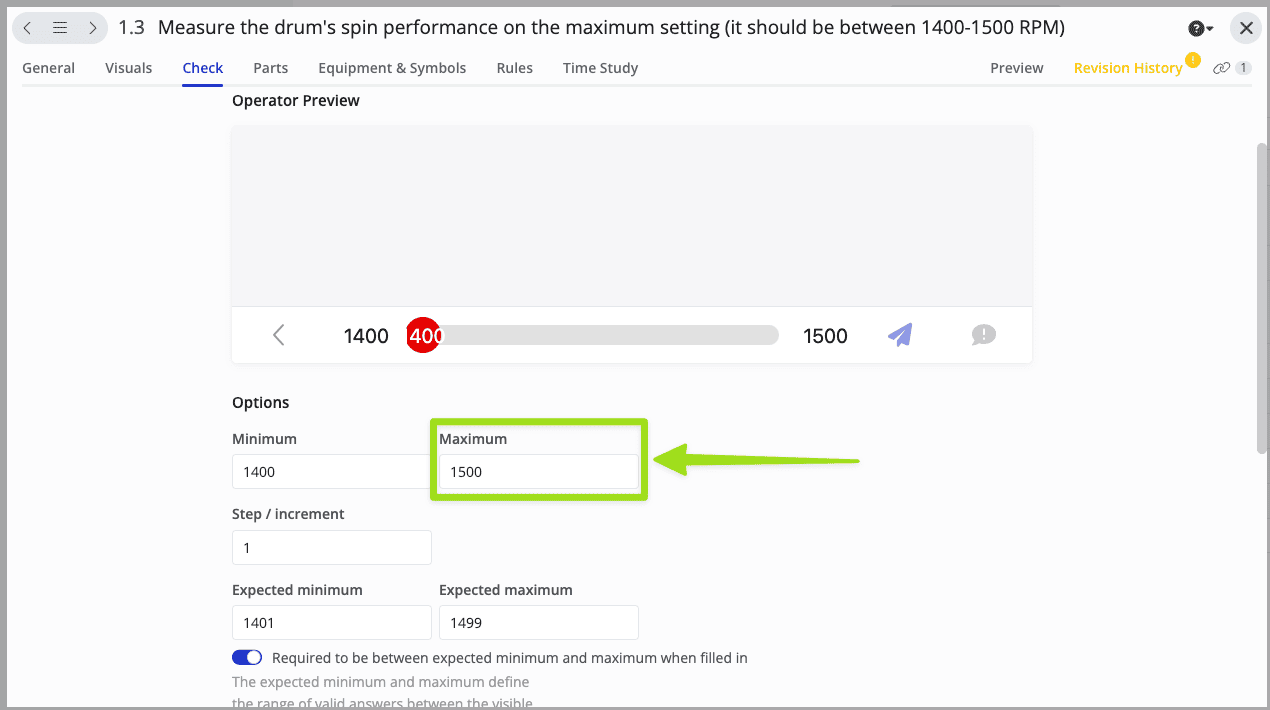

2. Vink aan om de Upper Spec Limit (USL) op de widget weer te geven. LSL is hetzelfde als de Maximumwaarde op de productcheck, zoals weergegeven in de onderstaande afbeelding:
3. Vink aan om de gemiddelde waarde van de productcheckantwoorden in deze widget weer te geven.
4. Vink aan om de Lower Control Limit (LCL) op deze widget weer te geven. LCL is een veelgebruikte statistische term in de Six Sigma-methodologie.
5. Vink aan om de Upper Control Limit (UCL) op deze widget weer te geven. UCL is een veelgebruikte statistische term in de Six Sigma-methodologie.
6. Vink aan om de tussenliggende markeringen tussen LCL en UCL weer te geven.
7. Klik om uw eigen markering toe te voegen. U kunt meerdere markeringen toevoegen.

Opmerking: Naast de markeringen met betrekking tot de Six Sigma-methodologie kunnen we ook voorgeformuleerde markeringen maken die aan uw shopfloor-behoeften voldoen. Neem contact met ons op via support@azumuta.com om aanvullende voorgeformuleerde markeringen aan te vragen.

X-as labels

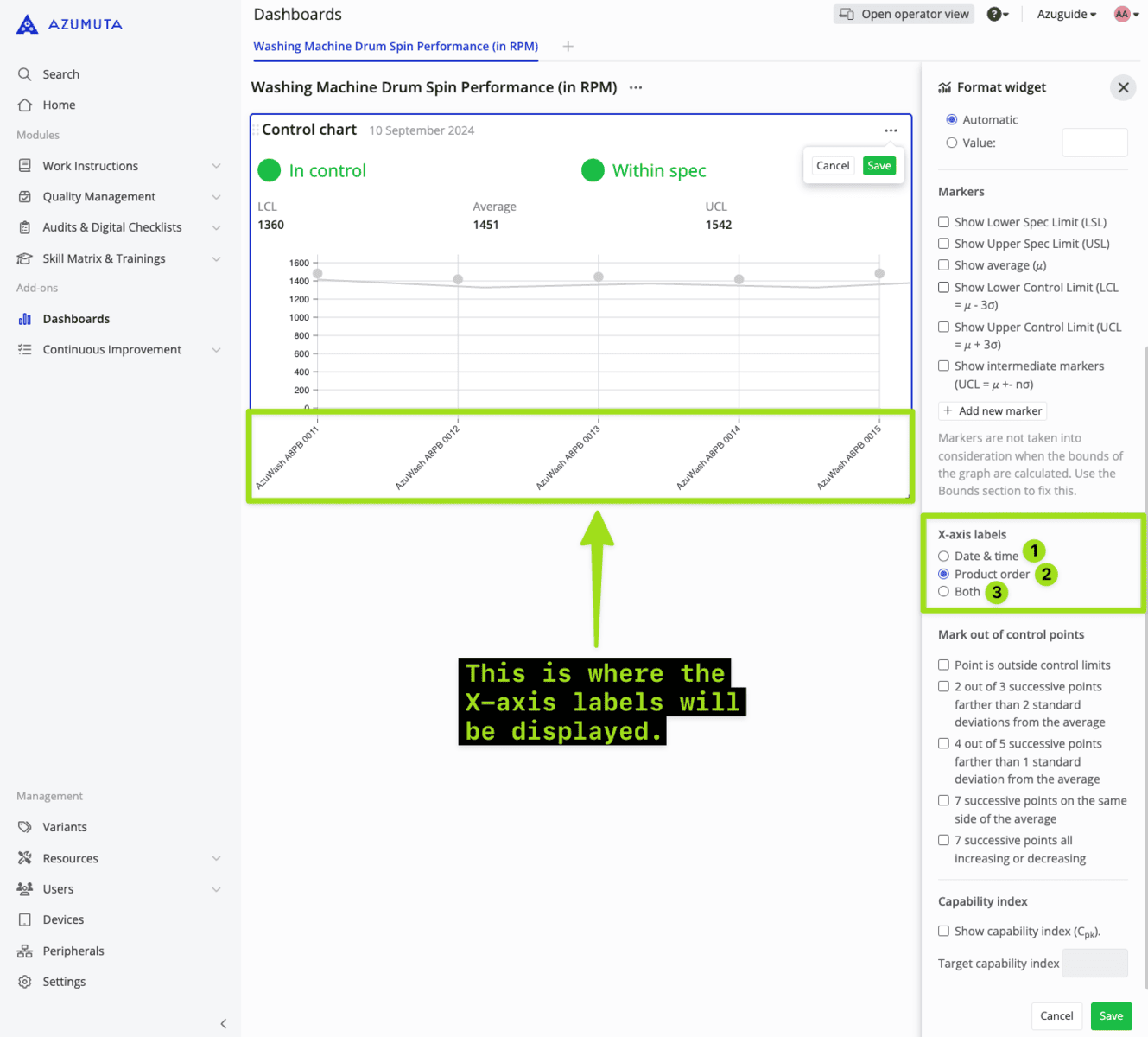

De instellingen voor X-as labels stellen u in staat om te kiezen welke tekst op de X-as onderaan de widget moet worden weergegeven, zoals weergegeven in de onderstaande afbeelding:

U kunt kiezen uit het weergeven van:

1. De datum & tijd van de uitvoering van de productcheck.
2. De naam van de productorder waarin die productcheck is opgenomen.
3. Al het bovenstaande.

Markeer punten buiten controle

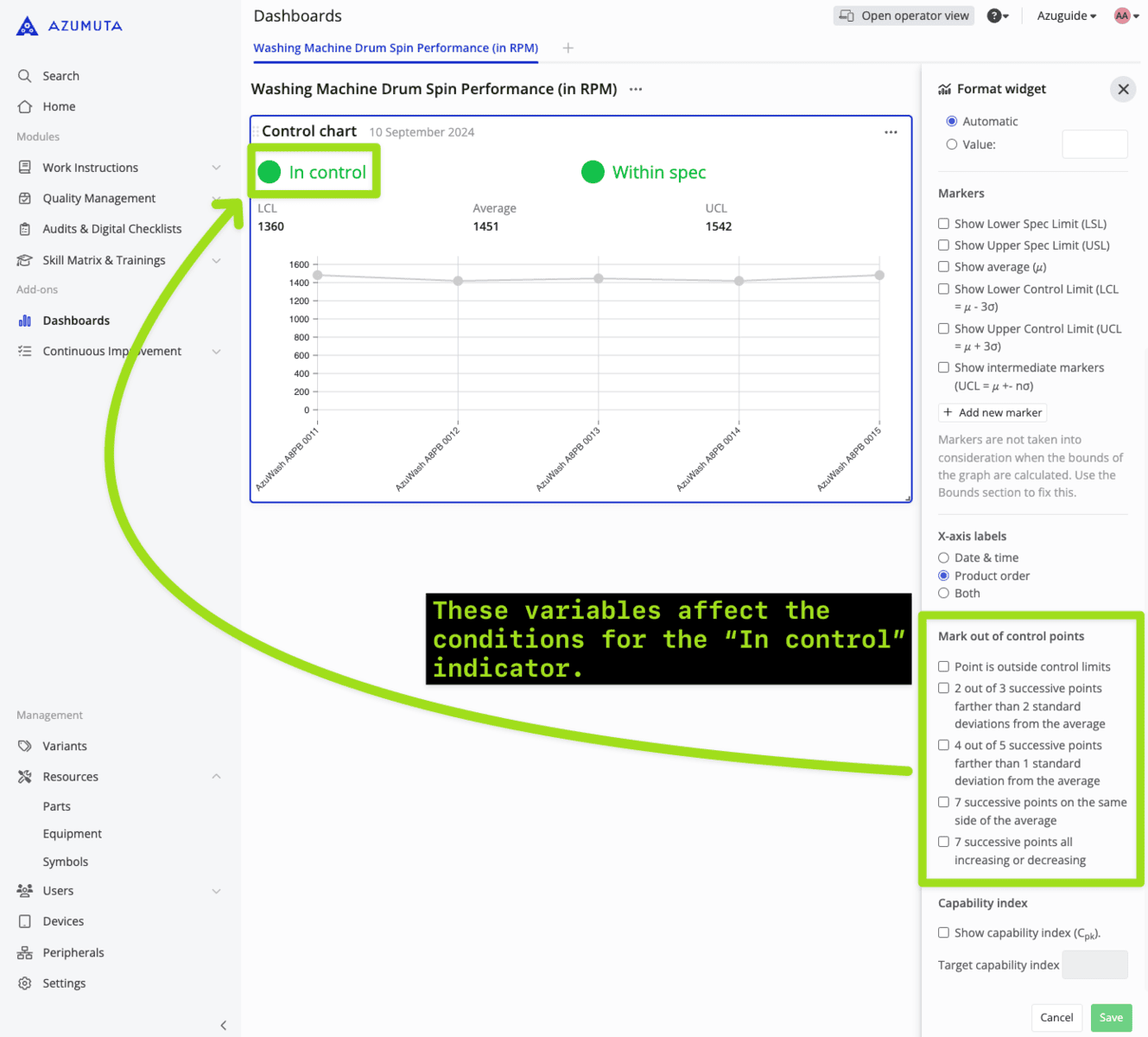

Deze instellingen bevatten de variabelen die worden gebruikt om te bepalen of uw laatste (meest rechtse) productcheckantwoord als In Control wordt beschouwd of niet. Daarom kunt u onder deze instellingen kiezen welke variabelen van toepassing zijn en welke niet door het selectievakje naast elke variabele aan te vinken. Raadpleeg de onderstaande afbeelding voor meer informatie:

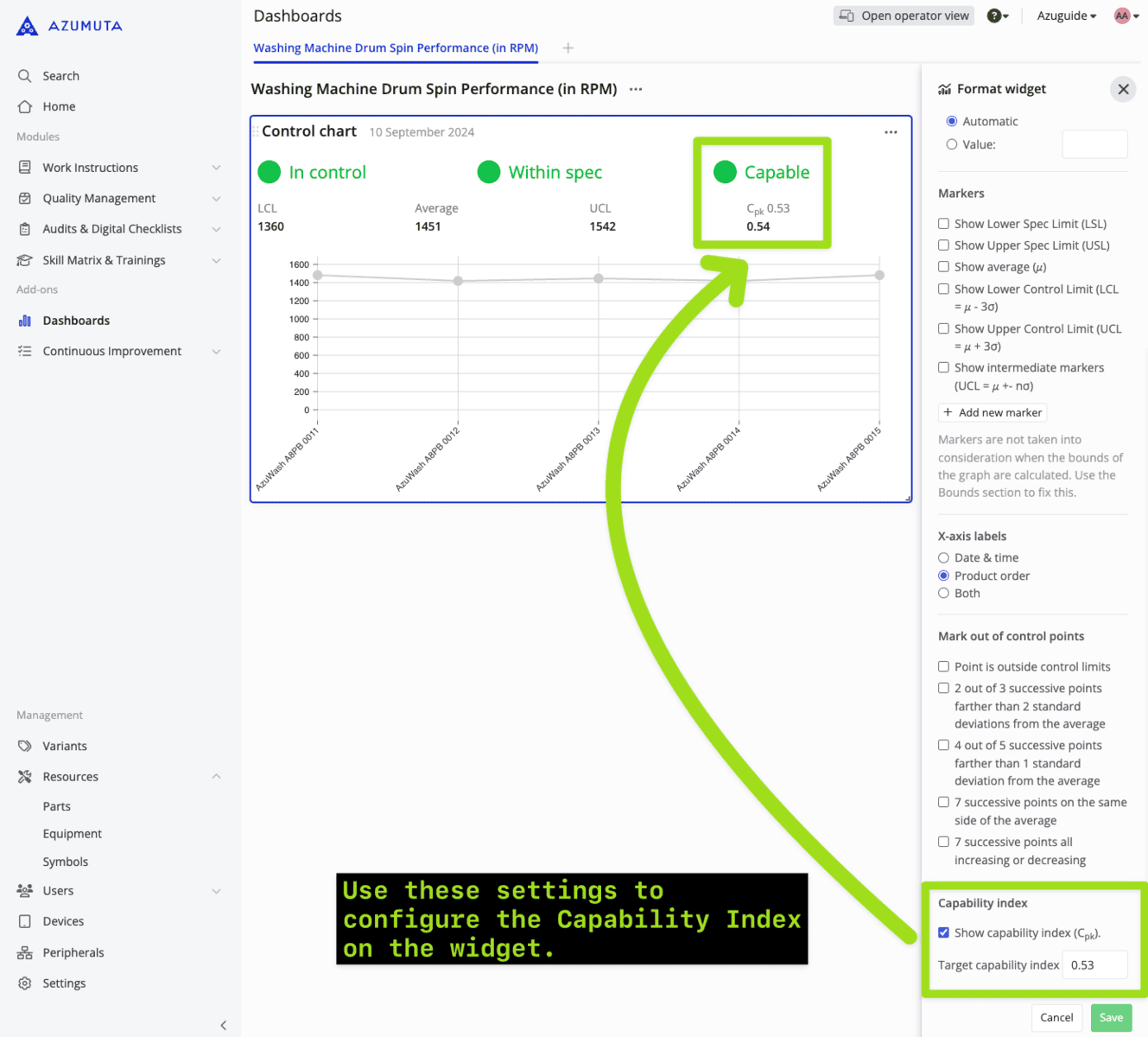

Capability Index

Selecteer of u de Capability Index op de widget wilt weergeven. U kunt elke waarde voor het Capability Index-doel invoeren.

De Capability Index is een veelgebruikte term in de industriële techniek die verwijst naar het vermogen van een engineeringproces om een output binnen zijn specificatielimieten te produceren.
