Opmerking: Voordat u de onderstaande stappen volgt, moet u eerst een digitale momentsleutel in uw Azumuta-werkruimte integreren. Zie hoe u een digitale momentsleutel in uw Azumuta-werkruimte integreert voor instructies.
Een torqueverificatie toevoegen aan een instructiestap
Net als elke andere productverificatie kan een torqueverificatie aan een instructiestap worden toegevoegd. Hier leest u hoe:
- Navigeer naar de instructiestap waar u een torqueverificatie wilt toevoegen en klik op "Openen".
- Klik op het tabblad "Verificatie".
- Selecteer "Torque".
- Configureer de torqueverificatie (we leggen de details uit in de gidsafdeling onder de video).
Een torqueverificatie configureren
In deze gidsafdeling tonen we u de configuratieopties van een torqueverificatie. De configuraties van de torqueverificatie kunnen in 4 optiesecties worden onderverdeeld:
- Operatorweergave
- Perifere opties
- Torque-opties
- Algemene opties

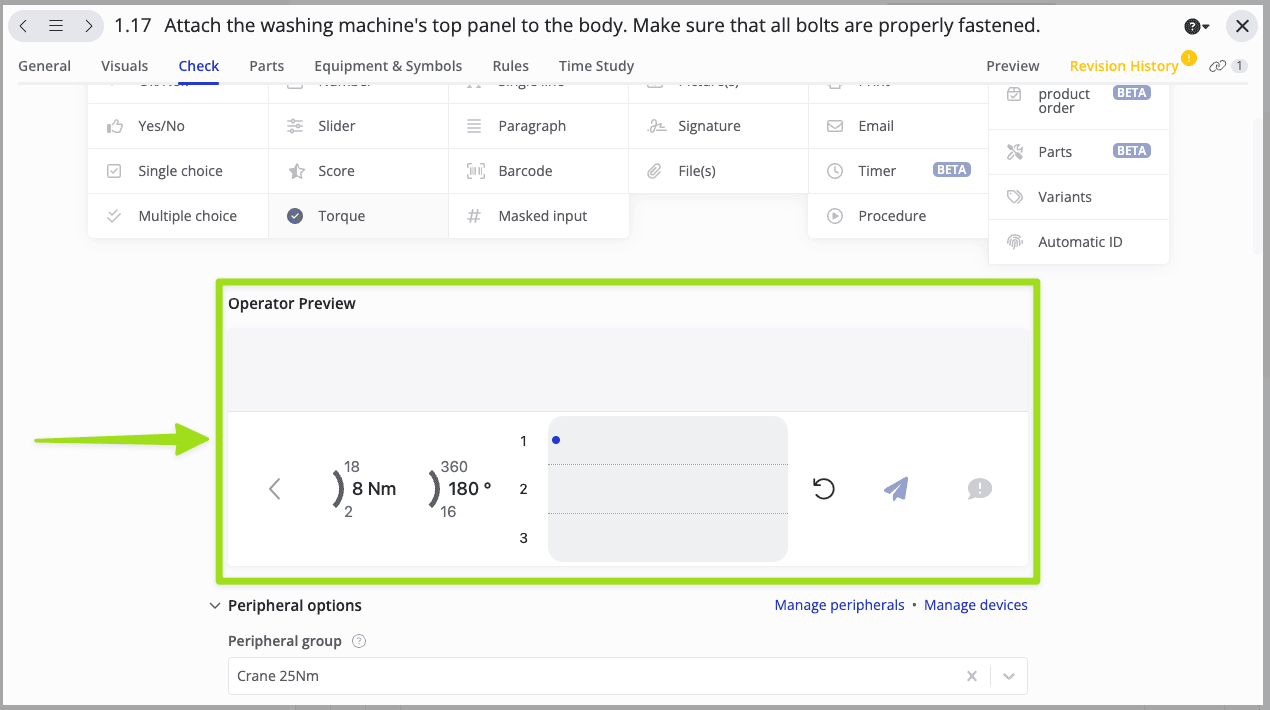

Operatorweergave
De operatorweergave toont hoe de torqueverificatie op het scherm van een operator wordt weergegeven. De wijzigingen die u in de andere opties hebt aangebracht, worden hier in real-time automatisch toegepast.
Daarom is het een goed idee om na het configureren van alle andere configuratieopties voor torqueverificatie de operatorweergave te raadplegen. Op deze manier kunt u controleren of alles in orde is voordat u het aan een operator toewijst.

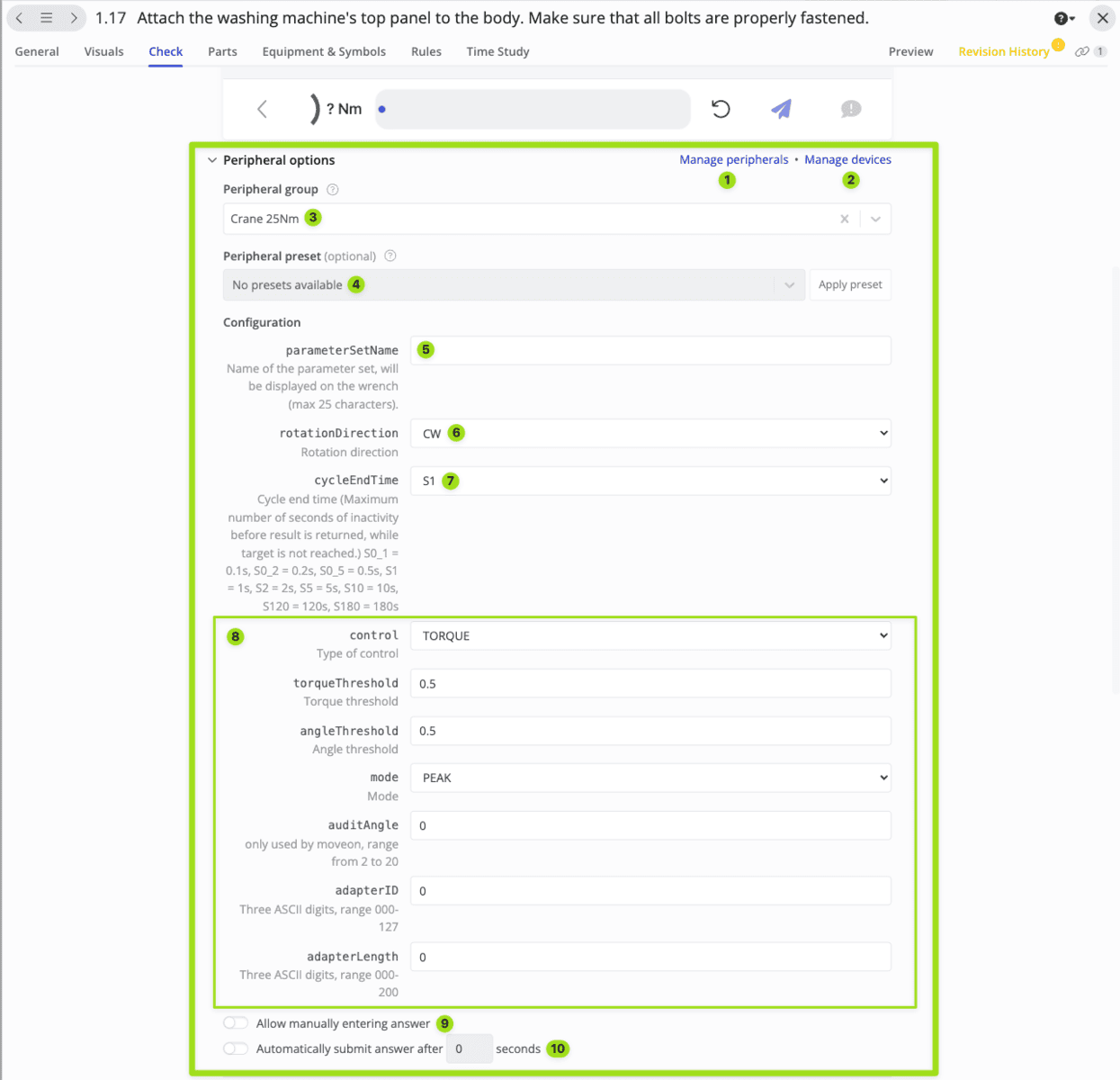

Perifere opties
De instellingen hier draaien voornamelijk om het configureren van de digitale momentsleutel die uw operator in deze torqueverificatie zal gebruiken.
- Klik om de perifere apparaten te beheren die aan uw Azumuta-werkruimte zijn gekoppeld.
- Klik om de apparaten te beheren die aan uw Azumuta-werkruimte zijn gekoppeld.
- Selecteer de perifere groep die uw operator in deze torqueverificatie zal gebruiken. Beweeg uw cursor over het vraagtekenpictogram voor meer informatie.
- Selecteer de perifere voorinstelling die uw operator in deze torqueverificatie zal gebruiken (indien van toepassing). Beweeg uw cursor over het vraagtekenpictogram voor meer informatie.
- Voer de parameter-setnaam in (indien van toepassing).
- Kies de draairichting voor torquing (met de klok mee/tegen de klok in/automatisch).
- In Azumuta geldt: als de torquewaarde die door de digitale momentsleutel van de operator wordt gegeven, niet overeenkomt met de torquewaarde (of de tolerantiegrenzen ervan) die door de beheerder op een instructiestap is ingesteld, moet de operator die stap opnieuw uitvoeren totdat hun torquewaarde aan de vereisten van de beheerder voldoet. Anders kan de operator niet naar de volgende instructiestap gaan. In dit veld kunt u de tijd kiezen die een operator moet wachten nadat hij een onjuiste torquewaarde heeft gegeven, voordat hij het opnieuw kan proberen. Zie de beschrijving onder "cycleEndTime" voor meer informatie.
- Dit zijn de instellingen om de digitale momentsleutel aan te passen die uw operator zal gebruiken. De beschikbare instellingen die hier verschijnen, zijn gebaseerd op het type digitale momentsleutel dat uw operator zal gebruiken.
- Selecteer of u uw operator toestaat de torquewaarde die hij in deze torqueverificatie heeft gegeven handmatig in te voeren.
- Selecteer of u de functie voor automatisch indienen wilt inschakelen (en configureer de tijd voor automatisch indienen). Als dit is ingeschakeld, hoeft uw operator niet op de knop Indienen te klikken nadat hij alle aanspanningen binnen een instructiestap heeft voltooid.

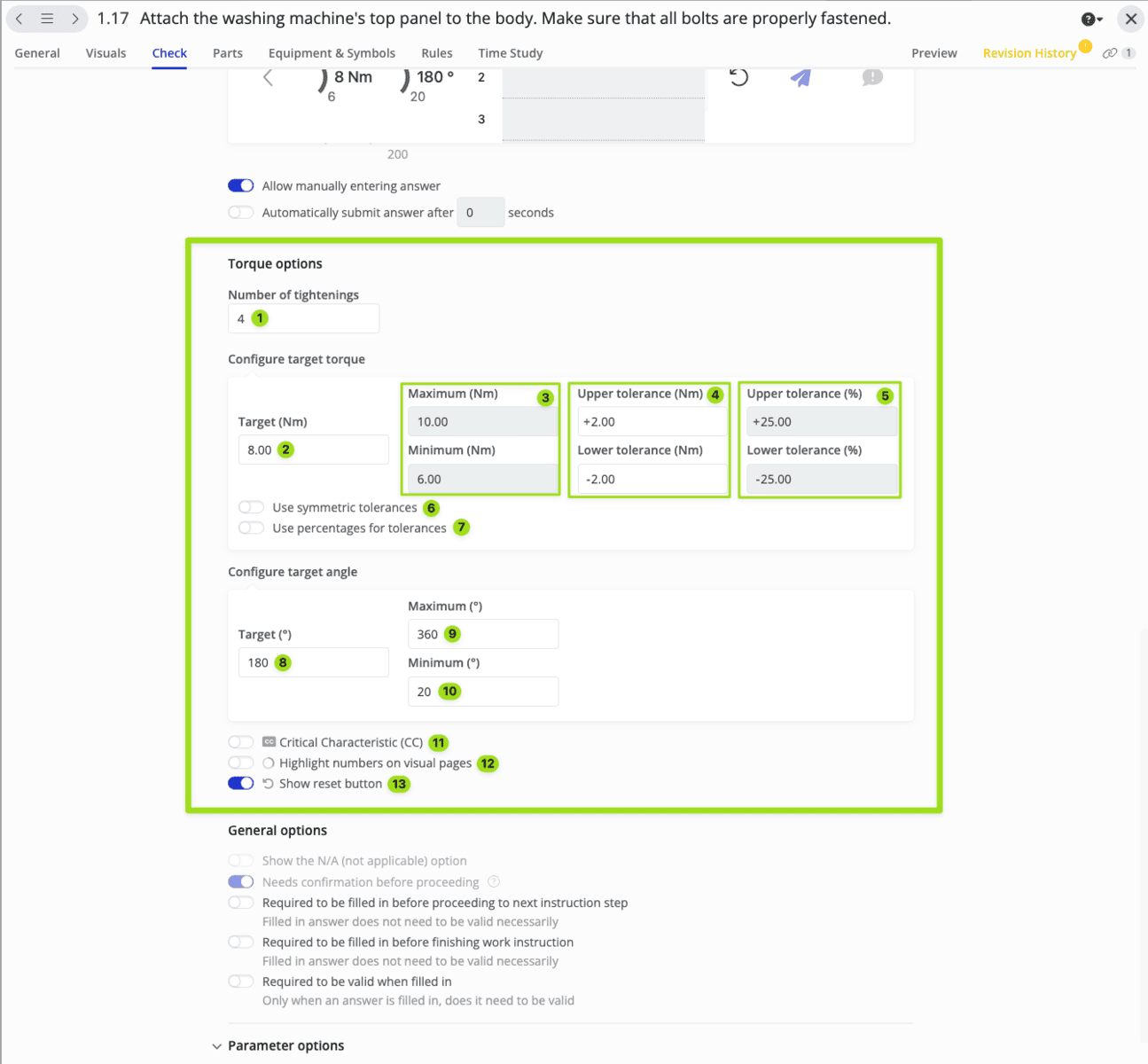

Torque-opties
Met deze instellingen kunt u de normen instellen die uw operator moet volgen bij het uitvoeren van deze torqueverificatie.
- Voer het aantal torque-aanspanningen in dat uw operator in deze torqueverificatie moet uitvoeren.
- Voer de doeltorquewaarde in die uw operator bij elke aanspanning moet leveren.
- Deze twee velden tonen de toegestane maximale en minimale torquewaarden die uw operator bij elke aanspanning moet leveren. U kunt deze twee velden niet handmatig bewerken. In plaats daarvan moet u de velden op nr. 4 of nr. 5 gebruiken.
- Voer de toegestane afwijkingen van de doeltorquewaarde (gemeten in nominale Newton-meter/Nm) in deze 2 velden in. U kunt ook "0" invoeren als u geen afwijkingen tolereert. Als u deze 2 velden wilt gebruiken, zorg er dan voor dat de schakelaar op nr. 7 uit staat.
- Voer de toegestane afwijkingen van de doeltorquewaarde (gemeten in percentage) in deze 2 velden in. U kunt ook "0" invoeren als u geen afwijkingen tolereert. Als u deze 2 velden wilt gebruiken, zorg er dan voor dat de schakelaar op nr. 7 aan staat.
- Als u deze schakelaar inschakelt, worden de toegestane maximale en minimale torquewaarden (of in Nm of in percentage) automatisch gesynchroniseerd.
- Als deze schakelaar aan staat, gebruikt u de velden op nr. 5 (en niet op nr. 4). Aan de andere kant: als deze schakelaar uit staat, gebruikt u de velden op nr. 4 (en niet op nr. 5).
- Voer de doeltorque-hoek in die uw operator bij elke aanspanning moet aanhouden.
- Voer het toegestane maximum voor de torque-hoek in die uw operator bij elke aanspanning moet aanhouden.
- Voer het toegestane minimum voor de torque-hoek in die uw operator bij elke aanspanning moet aanhouden.

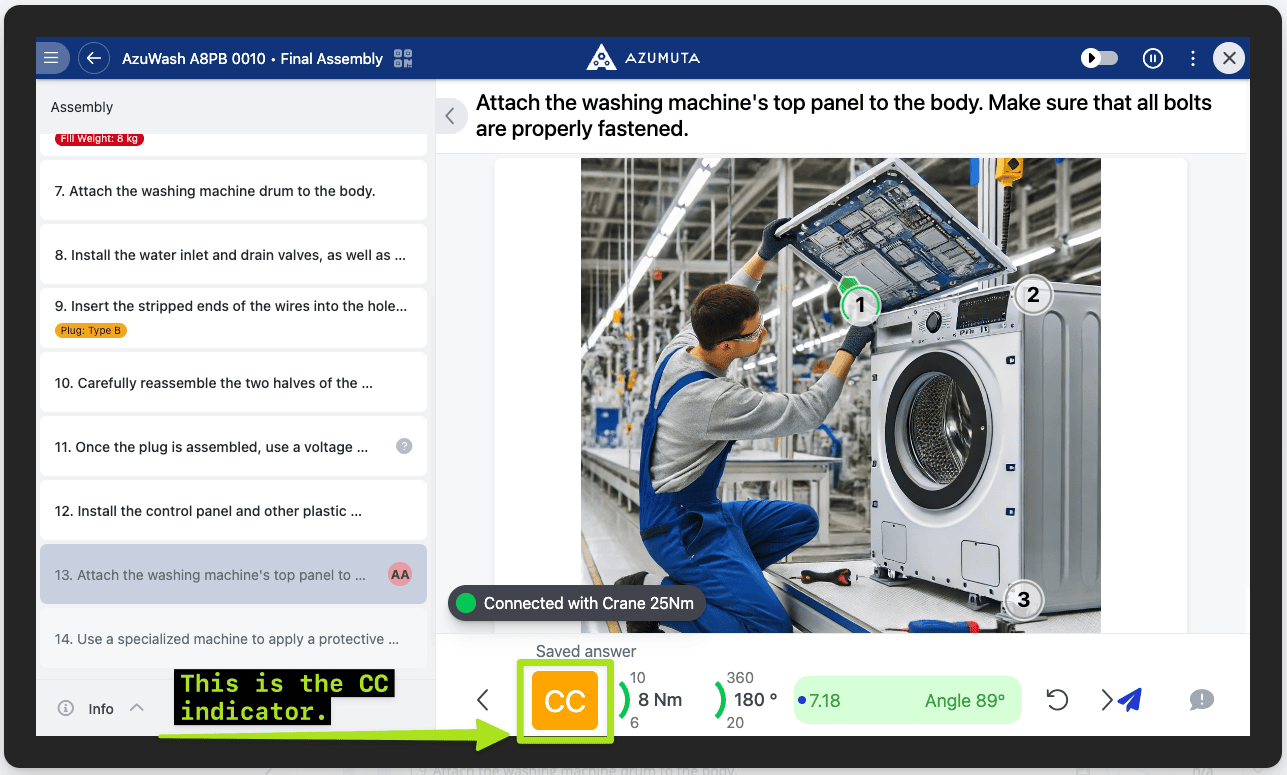

- Als deze schakelaar aan staat, hebt u de indicator Kritiek Kenmerk (CC). Dit benadrukt voor uw operator dat deze specifieke instructiestap kritiek is en dat er geen ruimte voor fouten is. Bekijk de afbeelding hieronder om de CC-indicator te zien.

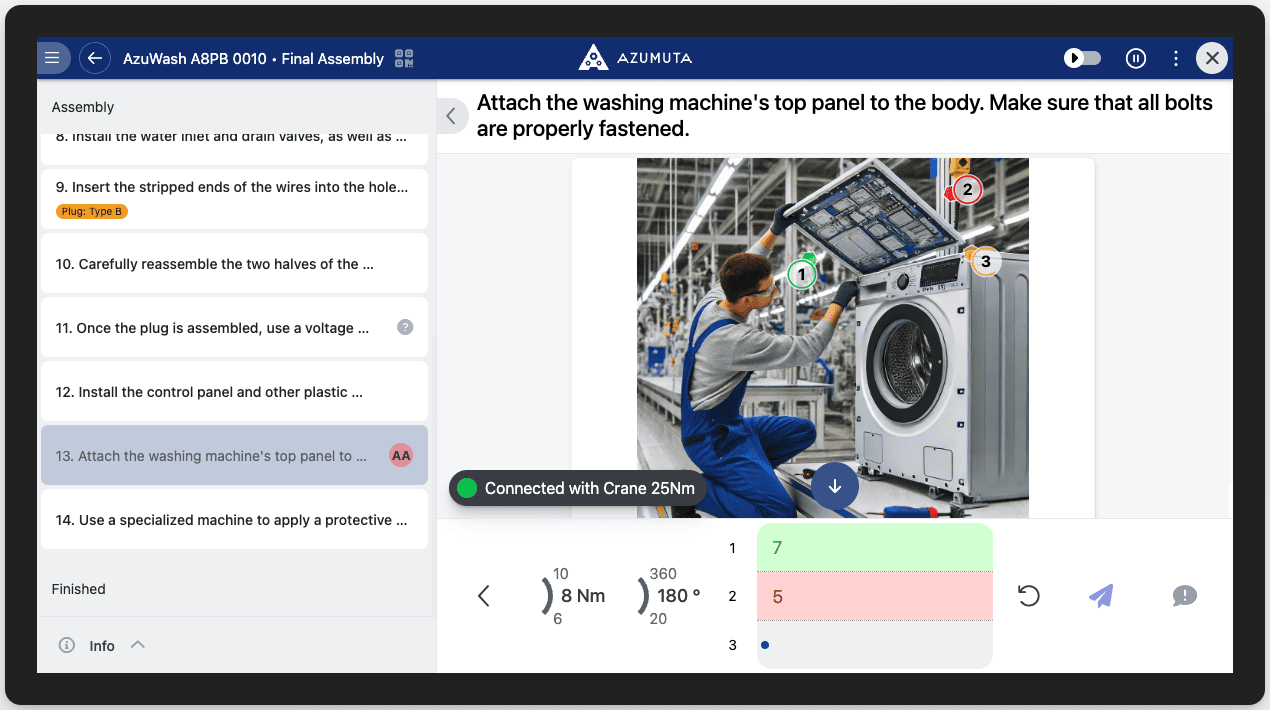

- Als deze schakelaar aan staat, kunt u nummers met een markeerstift aan deze specifieke instructiestap toevoegen. De markeerstift van elk nummer is kleurgecodeerd: groen voor aanspanningen die aan de normen van de beheerder voldoen (OK) en rood voor aanspanningen die niet aan deze normen voldoen (NOK). Deze twee kleuren zijn vast en kunnen niet worden bewerkt. U kunt echter de kleur van de markeerstift van het nummer van de aanspanning die de operator momenteel moet uitvoeren, bewerken. In de afbeelding hieronder is bijvoorbeeld aanspanning 1 OK, aanspanning 2 NOK, en de operator is momenteel bezig met aanspanning 3 (we hebben de aangepaste kleur op geel ingesteld).
- Selecteer of u de resetknop op het scherm van de operator wilt weergeven. De resetknop kan door de operator worden gebruikt om een aanspanning opnieuw uit te voeren.
Algemene opties
Dit zijn de generieke instellingen voor productverificatie die de algemene eigenschappen van een productverificatie beheren.
- Selecteer of u de operator toestaat het antwoord (de antwoorden) op deze productverificatie in te voeren als "niet van toepassing/NA" (deze schakelaar kan niet op deze productverificatie worden geactiveerd).
- Selecteer of het antwoord (de antwoorden) op deze verificatie alleen van een digitale momentsleutel kan (kunnen) komen (deze schakelaar kan niet op deze productverificatie worden gedeactiveerd).
- Selecteer of deze productverificatie moet worden ingevuld voordat de operator naar de volgende instructiestap kan gaan.
- Selecteer of het voltooien van deze productverificatie verplicht is om de werkinstructie af te ronden.
- Selecteer of het antwoord (de antwoorden) op deze productverificatie moet (moeten) voldoen aan de vooraf ingestelde indeling en tolerantiegrenzen.
Opmerking: Om het configuratieproces van uw torqueverificaties te versnellen, kunt u ook onze perifere voorinstelling-functie gebruiken.
