Qu'est-ce qu'un préset périphérique ?
Dans Azumuta, un contrôle de produit supporté par un appareil périphérique peut être configuré de manière extensive pour répondre aux besoins de votre atelier. Cependant, la configuration d'un contrôle de produit prend du temps. Si vous deviez configurer manuellement un contrôle de produit chaque fois que vous souhaiteriez l'utiliser dans une étape d'instructions, cela consommerait une grande partie de votre temps précieux.
Et s'il existait un moyen de configurer un contrôle de produit supporté par un appareil périphérique une seule fois, d'enregistrer cette configuration, puis de la réutiliser à l'avenir ?

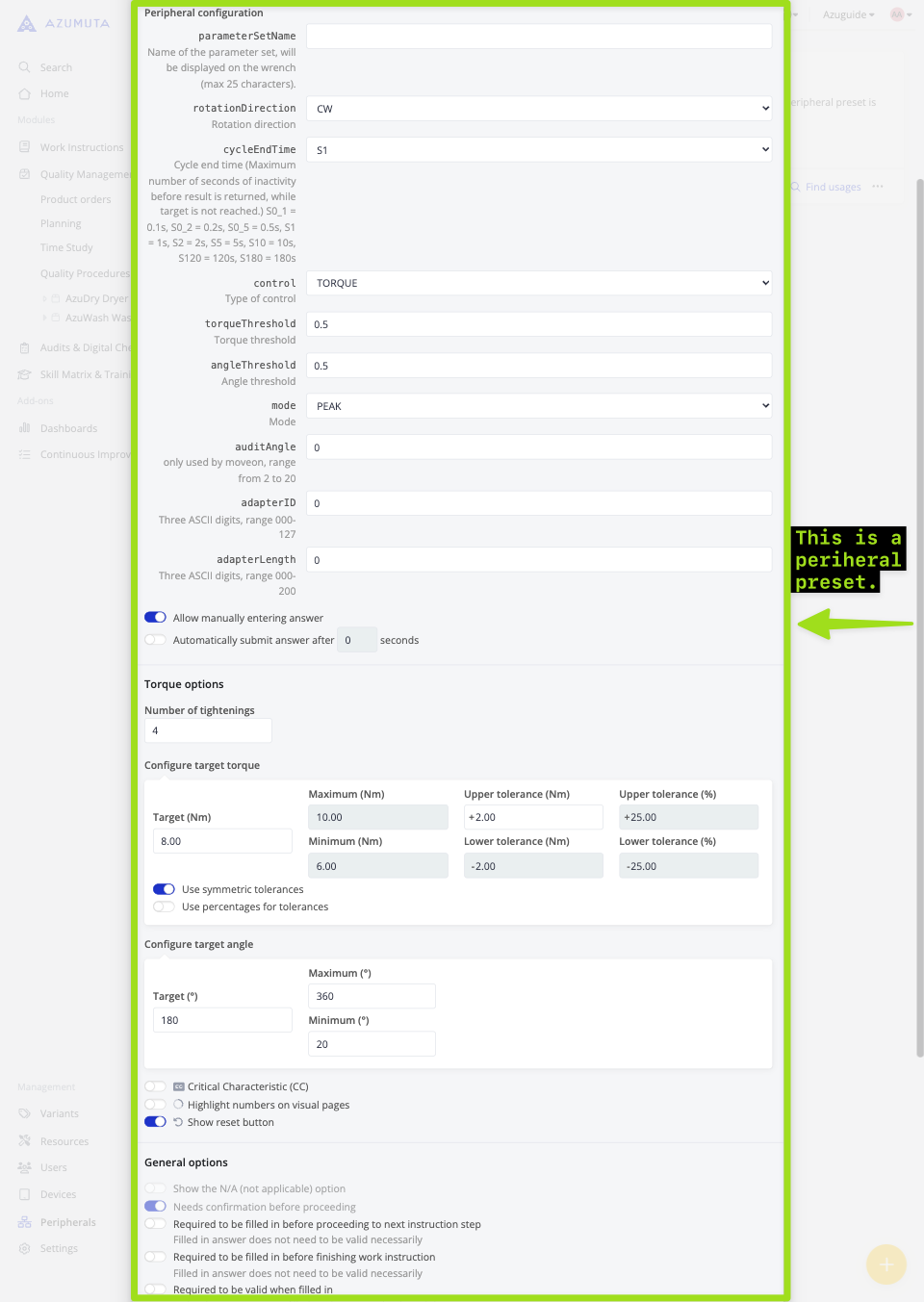

Eh bien, les présets périphériques sont la réponse à cela. Un préset périphérique est une configuration de contrôle de produit supportée par un appareil périphérique qui a été enregistrée et peut être réutilisée indéfiniment. De cette façon, vous n'avez pas à la configurer manuellement chaque fois que vous souhaitez l'utiliser dans une étape d'instructions – vous gagnez du temps dans le processus.
Comment créer un préset périphérique
Avant de créer un préset périphérique, assurez-vous d'avoir intégré votre clé dynamométrique numérique dans votre espace de travail.
Cela étant dit, voici comment créer un préset périphérique pour une clé dynamométrique numérique :
- Cliquez sur « Périphériques » sous « Gestion ».
- Cliquez sur l'onglet « Présets ».
- Cliquez sur le bouton plus jaune.
- Remplissez les champs existants pour chaque option périphérique selon vos besoins. Nous fournirons une explication de chaque option périphérique sous la vidéo.
- Lorsque vous avez terminé, cliquez sur « Ajouter » en bas du menu.
Lors de la création d'un préset périphérique, vous devrez configurer plusieurs options. Vous trouverez le guide pour chaque option ci-dessous :

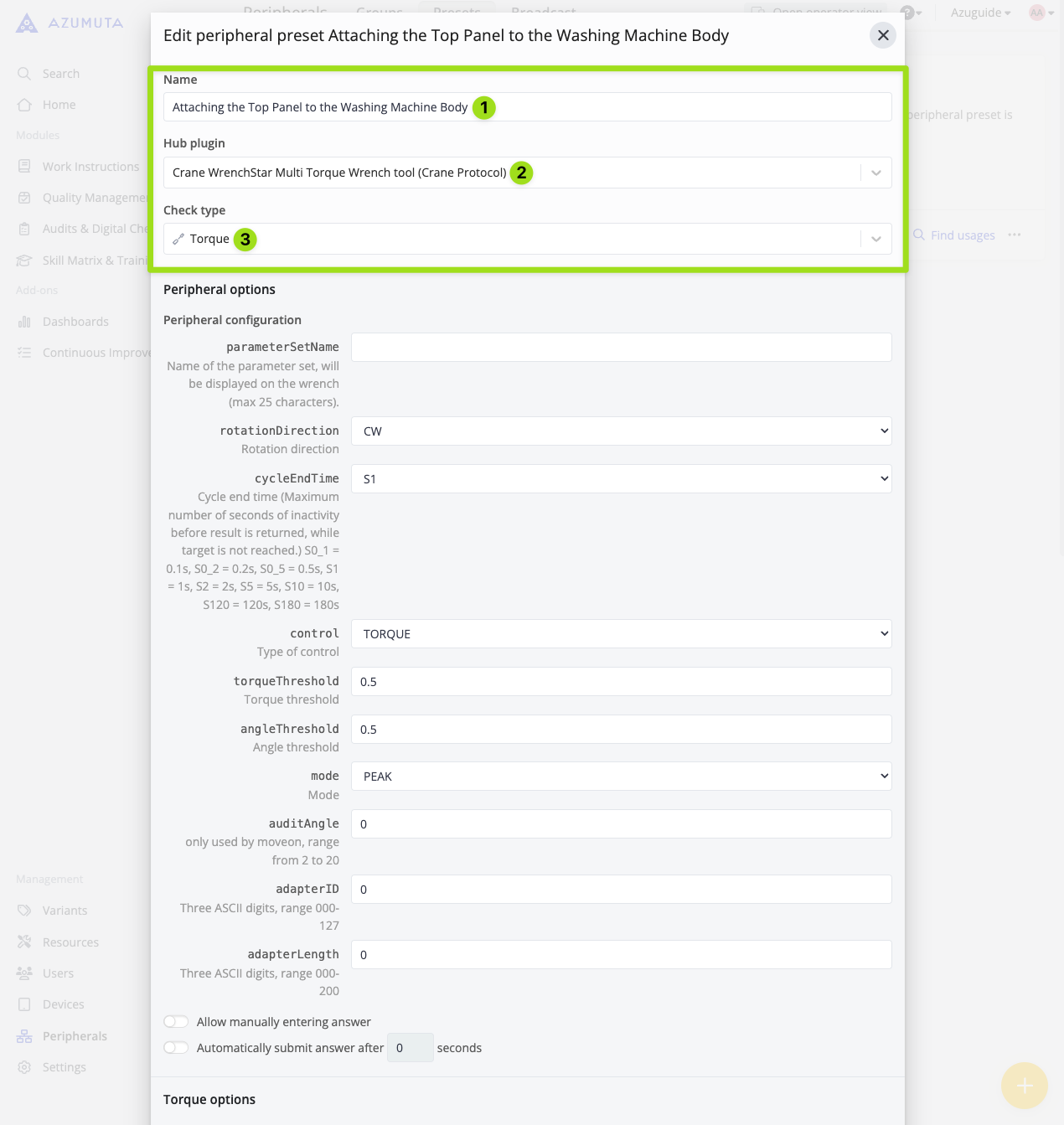

Options de base
Ces options couvrent les éléments les plus basiques du préset périphérique :
- Tapez le nom du préset périphérique dans ce champ.
- Sélectionnez le plugin hub qui correspond à votre clé dynamométrique numérique. Si vous avez des doutes, veuillez nous contacter via notre adresse e-mail support@azumuta.com.
- Sélectionnez le type de contrôle de produit (vous devriez toujours choisir « Couple » dans ce champ).

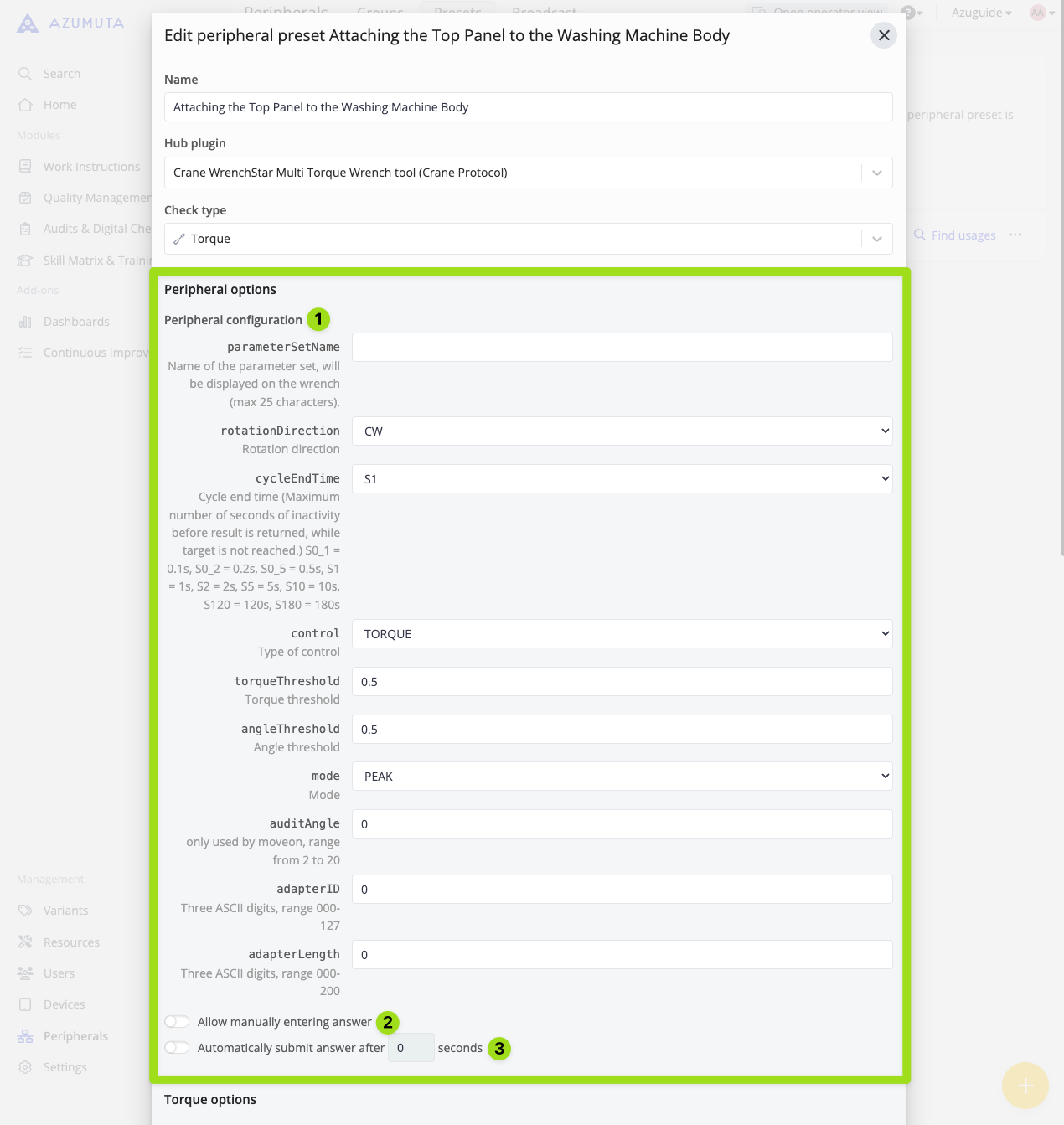

Options périphériques
Ces options concernent principalement les paramètres de la clé dynamométrique numérique :
- Vous pouvez ajuster les configurations de la clé dynamométrique numérique dans les champs situés sous « Configuration périphérique ». Les champs existants varieront en fonction du plugin hub sélectionné. En raison de la complexité de ces configurations, nous vous recommandons de laisser ces champs tels qu'ils sont. Si vous avez des questions, veuillez nous contacter via notre adresse e-mail support@azumuta.com.
- Sélectionnez si vous souhaitez autoriser vos opérateurs à saisir manuellement la réponse à un contrôle de couple – sans avoir besoin d'utiliser une clé dynamométrique numérique pour effectuer les tâches de serrage requises.
- Sélectionnez si vous souhaitez activer la fonction de soumission automatique (et configurez le délai de soumission automatique). Si cette option est activée, toutes les réponses à un contrôle de couple seront automatiquement soumises après l'expiration du délai de soumission automatique. Ainsi, votre opérateur n'aura pas besoin de cliquer sur le bouton de soumission après avoir terminé tous les serrages dans un contrôle de couple.

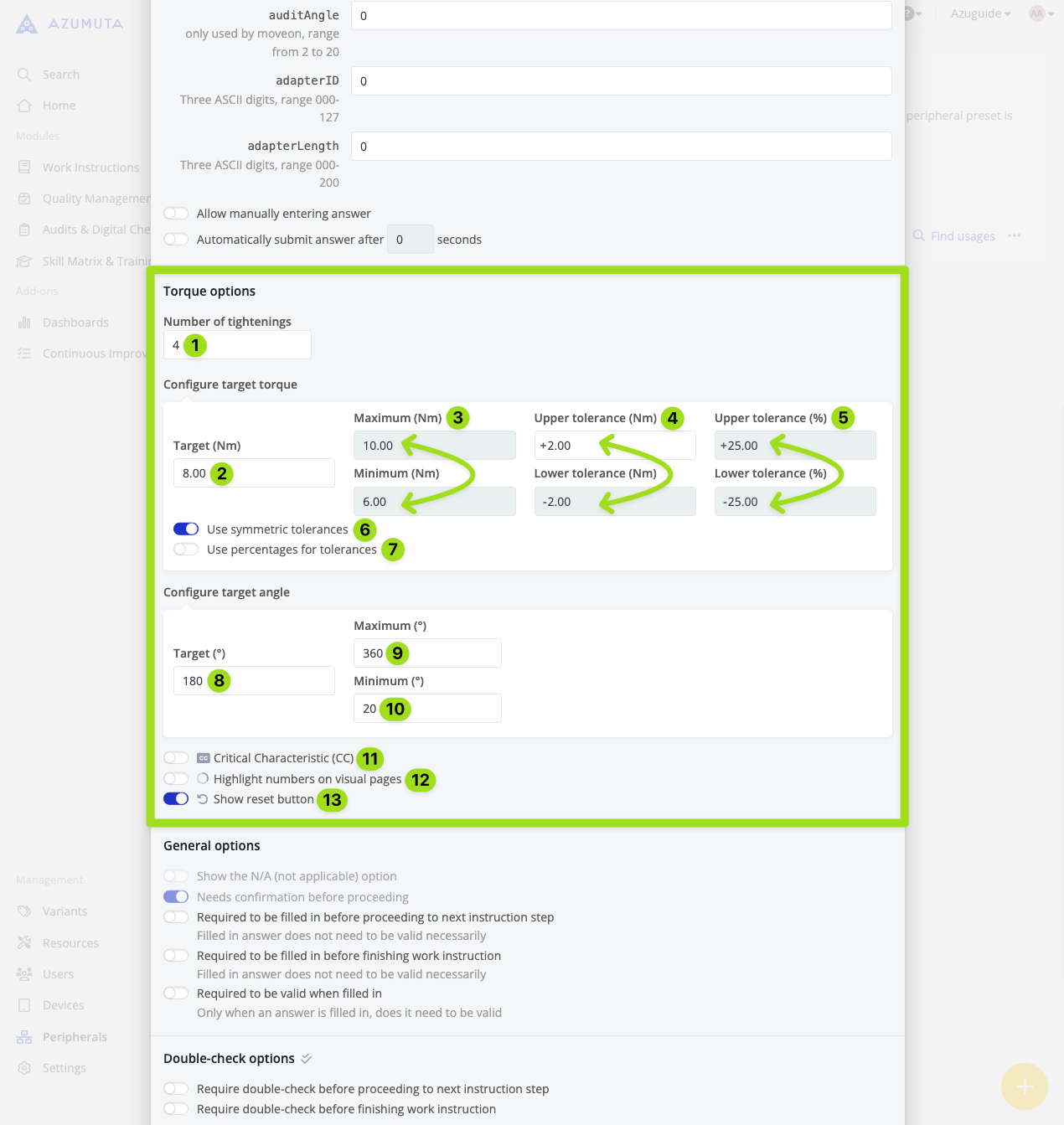

Options de couple
Ces options sont la partie la plus importante des présets périphériques. Elles vous permettent de définir les normes qui doivent être respectées par vos opérateurs lors de l'exécution d'un contrôle de couple :
- Entrez le nombre de serrage(s) de couple qu'un opérateur doit effectuer dans un contrôle de couple.
- Entrez la valeur de couple cible qu'un opérateur doit fournir à chaque serrage.
- Ces deux champs ci-dessous affichent les valeurs de couple maximales et minimales tolérées que votre opérateur doit fournir à chaque serrage. Vous ne pouvez pas modifier ces deux champs manuellement. Au lieu de cela, vous devriez utiliser les champs n° 4 ou n° 5.
- Entrez les écarts tolérés par rapport à la valeur de couple cible (mesurés en Newton-mètre nominal/Nm) dans ces 2 champs. Vous pouvez également entrer « 0 » si vous ne tolérez aucun écart. Si vous souhaitez utiliser ces 2 champs, assurez-vous que le bouton bascule n° 7 est désactivé.
- Entrez les écarts tolérés par rapport à la valeur de couple cible (mesurés en pourcentage) dans ces 2 champs. Vous pouvez également entrer « 0 » si vous ne tolérez aucun écart. Si vous souhaitez utiliser ces 2 champs, assurez-vous que le bouton bascule n° 7 est activé.
- Si vous activez ce bouton bascule, les valeurs de couple maximales et minimales tolérées (qu'elles soient en Nm ou en pourcentage) seront automatiquement synchronisées.
- Si ce bouton bascule est activé, vous utiliserez les champs n° 5 (et non ceux du n° 4). En revanche, si ce bouton bascule est désactivé, vous utiliserez les champs n° 4 (et non ceux du n° 5).
- Entrez l'angle de serrage cible auquel votre opérateur doit adhérer à chaque serrage.
- Entrez le maximum toléré pour l'angle de serrage auquel votre opérateur doit adhérer à chaque serrage.
- Entrez le minimum toléré pour l'angle de serrage auquel votre opérateur doit adhérer à chaque serrage.

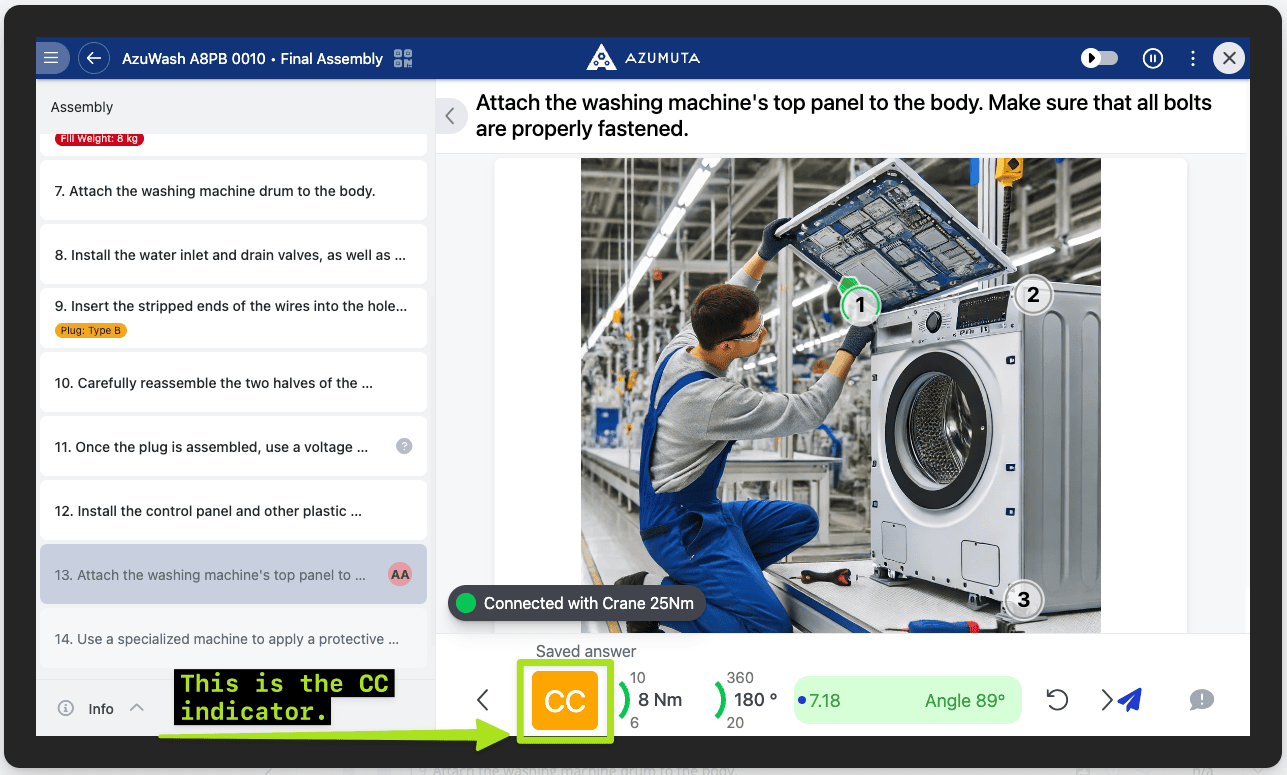

- Si ce bouton bascule est activé, vous aurez l'indicateur de caractéristique critique (CC). Il souligne à votre opérateur que cette étape d'instruction particulière est critique et qu'il n'y a pas de place pour l'erreur. Jetez un œil à l'image ci-dessous pour voir l'indicateur CC.

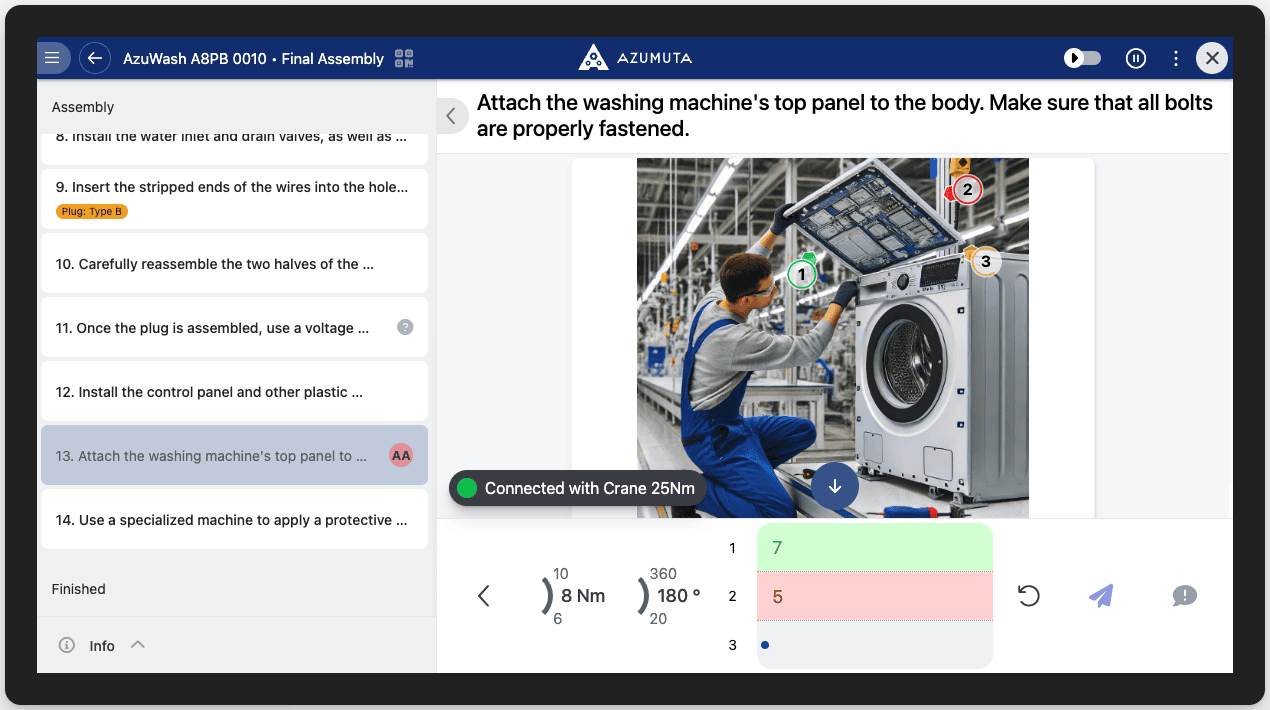

- Si ce bouton bascule est activé, vous pouvez ajouter des numéros avec un surligneur sur cette étape d'instruction particulière. Le surligneur de chaque numéro est codé par couleur : vert pour les serrages qui respectent les normes définies par l'administrateur (OK) et rouge pour les serrages qui ne les respectent pas (NOK). Ces deux couleurs sont fixes et ne peuvent pas être modifiées. Cependant, vous pouvez modifier la couleur du surligneur du numéro du serrage que l'opérateur doit actuellement effectuer. Par exemple, dans l'image ci-dessous, le serrage 1 est OK, le serrage 2 est NOK, et l'opérateur est actuellement au serrage 3 (nous avons défini la couleur personnalisée sur jaune).
- Sélectionnez si vous souhaitez afficher le bouton de réinitialisation sur l'écran de l'opérateur. Le bouton de réinitialisation peut être utilisé par l'opérateur pour refaire un serrage.

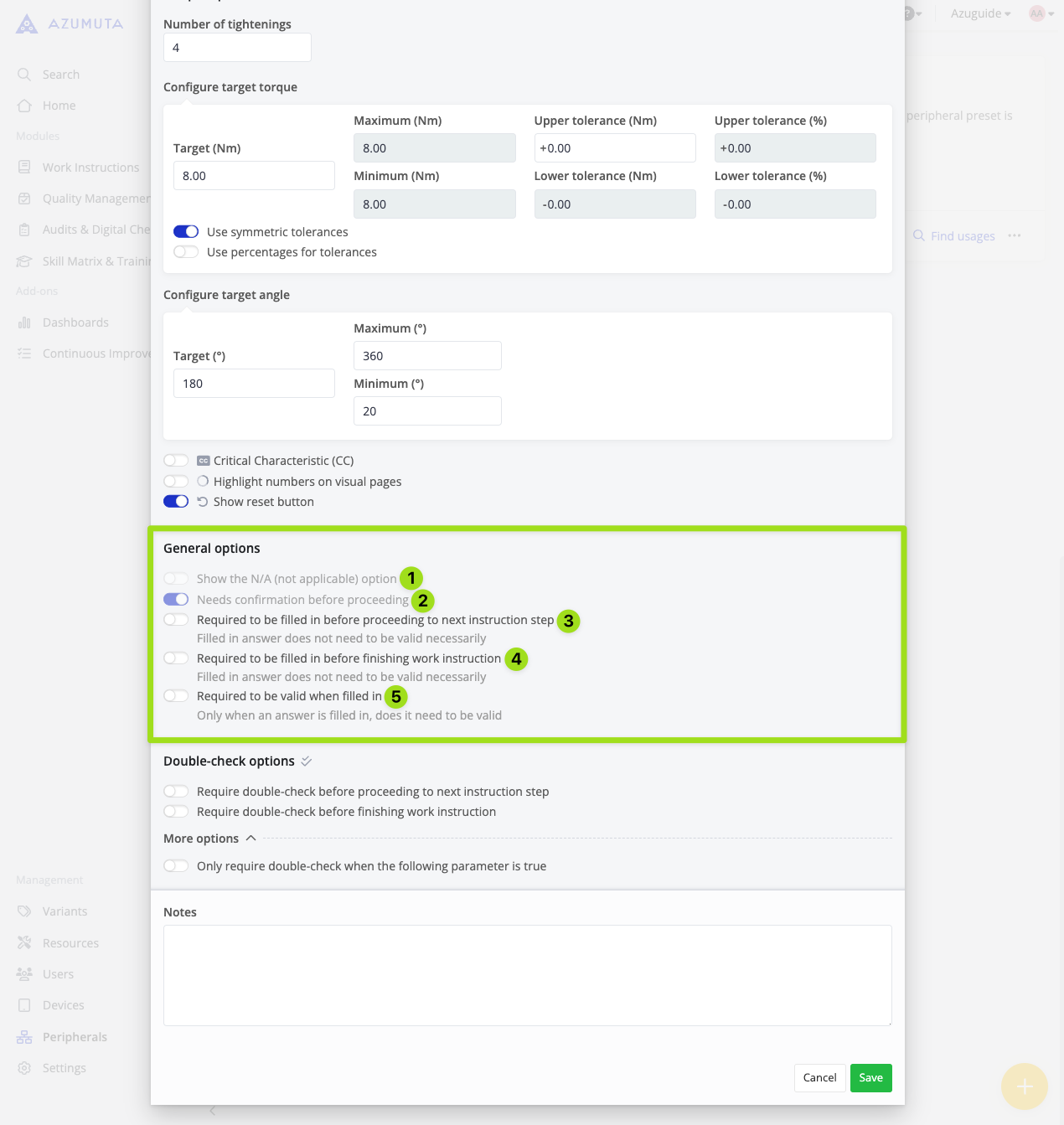

Options générales
Ce sont les options génériques de contrôle de produit qui administrent les attributs généraux d'un contrôle de produit :
- Sélectionnez si vous souhaitez autoriser l'opérateur à saisir la/les réponse(s) à ce contrôle de produit comme « non applicable/NA » (ce bouton bascule ne peut pas être activé sur ce contrôle de produit).
- Sélectionnez si la/les réponse(s) à ce contrôle ne peuvent provenir que d'un appareil périphérique (ce bouton bascule ne peut pas être désactivé sur ce contrôle de produit).
- Sélectionnez si ce contrôle de produit doit être rempli avant que l'opérateur puisse passer à l'étape d'instruction suivante.
- Sélectionnez si l'accomplissement de ce contrôle de produit est obligatoire pour terminer l'instruction de travail.
- Sélectionnez si la/les réponse(s) à ce contrôle de produit doit/doivent se conformer au format prédéfini et aux limites de valeur tolérées.
Options de double vérification
Consultez le guide double vérifications pour une étape d'instruction pour plus de détails.
Comment ajouter un préset périphérique à un contrôle de produit
Après avoir créé le préset périphérique, vous pouvez l'utiliser sur un contrôle de couple (vous n'aurez donc pas à configurer manuellement ce contrôle de couple à l'avenir). Voici comment :
- Accédez à une étape d'instruction où vous souhaitez utiliser ce préset périphérique, et cliquez sur « Ouvrir ».
- Cliquez sur l'onglet « Contrôle ».
- Sélectionnez « Couple ».
- Cliquez sur le menu déroulant sous « Groupe périphérique », et sélectionnez le groupe périphérique correspondant.
- Cliquez sur le menu déroulant sous « Préset périphérique (optionnel) », et sélectionnez le préset périphérique souhaité.
- Cliquez sur « Oui ».

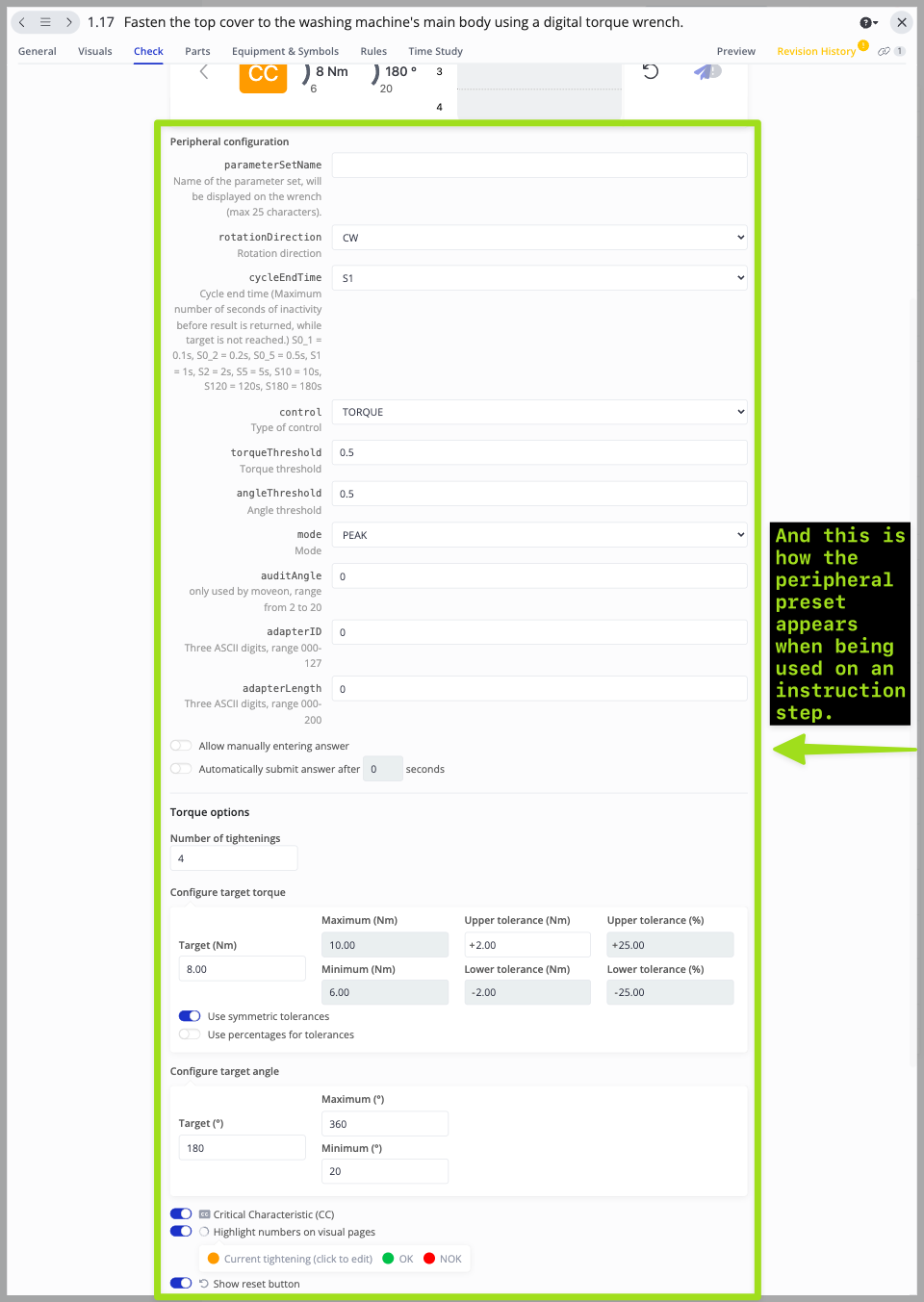

- Les options ci-dessous seront automatiquement configurées pour correspondre au préset périphérique. Cependant, vous pouvez toujours les modifier manuellement si vous le souhaitez.
Comment modifier un préset périphérique
- Cliquez sur « Périphériques » sous « Gestion ».
- Cliquez sur l'onglet « Présets ».
- Cliquez sur l'icône à trois points à côté du préset périphérique que vous souhaitez modifier.
- Cliquez sur « Modifier ».
- Effectuez les modifications souhaitées.
- Après avoir terminé vos modifications, cliquez sur « Enregistrer ».
Comment voir dans quelles étapes d'instructions un préset périphérique est utilisé
- Cliquez sur « Périphériques » sous « Gestion ».
- Cliquez sur l'onglet « Présets ».
- Cliquez sur « Trouver les utilisations » à côté du préset périphérique souhaité.
- Faites défiler vers le bas, et vous verrez la liste des étapes d'instructions qui sont liées à ce préset périphérique sous « Étapes d'instructions ». Vous pouvez également cliquer sur l'une d'elles, et vous serez redirigé vers son éditeur d'étape d'instruction.

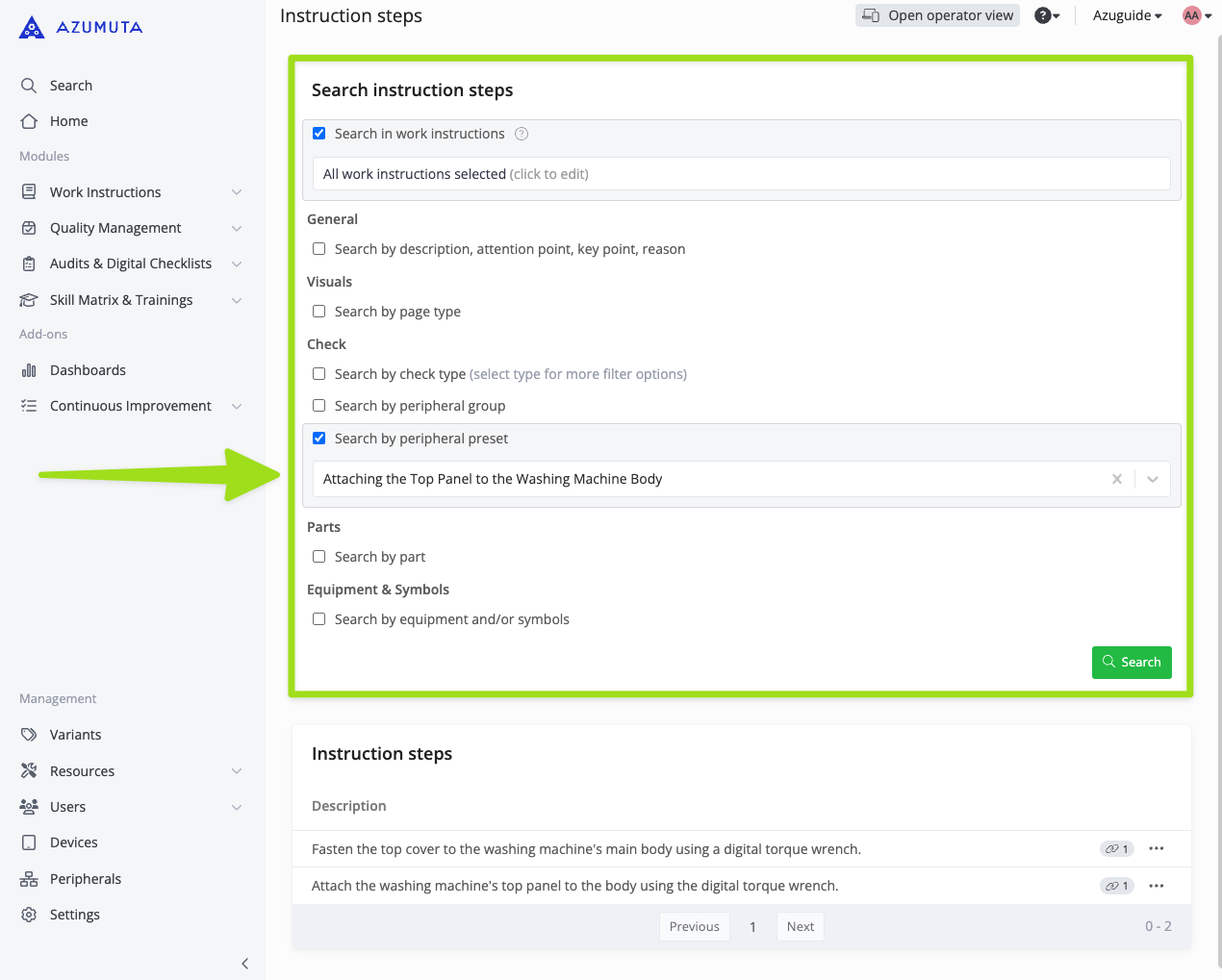

Vous pouvez également utiliser les outils mis en évidence dans l'image ci-dessous pour affiner votre recherche :
Comment supprimer un préset périphérique
- Cliquez sur « Périphériques » sous « Gestion ».
- Cliquez sur l'onglet « Présets ».
- Cliquez sur l'icône à trois points à côté du préset périphérique que vous souhaitez supprimer.
- Cliquez sur « Supprimer ».
- Cliquez sur « Supprimer » à nouveau.
