Comment intégrer une clé dynamométrique numérique à votre espace de travail Azumuta

Avant de vous présenter les étapes à suivre, veuillez vous assurer que vous disposez déjà des éléments suivants :

1. La clé dynamométrique numérique que vous souhaitez intégrer.
2. Le contrôleur de la clé dynamométrique numérique ( il doit être activé et rester connecté à votre ordinateur tout au long du processus d'intégration).
3. Un ordinateur (peut être un ordinateur de bureau/ordinateur portable) ou une tablette Windows connectée à votre espace de travail Azumuta. Pour le moment, vous ne pouvez pas encore utiliser une tablette non-Windows ou un smartphone avec une clé dynamométrique numérique.

Si vous disposez des 3 éléments énumérés ci-dessus, vous pouvez commencer le processus d'intégration de cette clé dynamométrique numérique dans votre espace de travail Azumuta, qui comprend 2 phases.

Dans nos guides, nous utiliserons la WrenchStar Multi Torque Wrench et le TCI Multi Lineside Controller de Crane Electronics comme exemples.

Phase 1 : Ajouter la clé dynamométrique numérique à votre espace de travail Azumuta

La première phase consiste à ajouter la clé dynamométrique numérique à votre espace de travail Azumuta. Voici comment :

1. Cliquez sur « Périphériques » sous « Gestion ».
2. Cliquez sur le bouton plus jaune.
3. Tapez le nom du nouveau périphérique.
4. Sélectionnez l'un des groupes de périphériques existants ou créez un nouveau groupe de périphériques.
5. Pour le type de vérification, sélectionnez « Couple ».
6. Pour le plugin Hub, sélectionnez celui qui correspond à votre type de clé dynamométrique numérique. Si vous avez des doutes, veuillez nous contacter via notre adresse e-mail support@azumuta.com.
7. Pour les champs sous « Configuration », veuillez consulter l'image sous la vidéo.
8. Si nécessaire, vous pouvez également ajouter des notes supplémentaires pour cette clé dynamométrique numérique sous le champ « Notes ». Ces notes s'afficheront dans la liste des périphériques de votre espace de travail.
9. Une fois terminé, cliquez sur « Ajouter ».

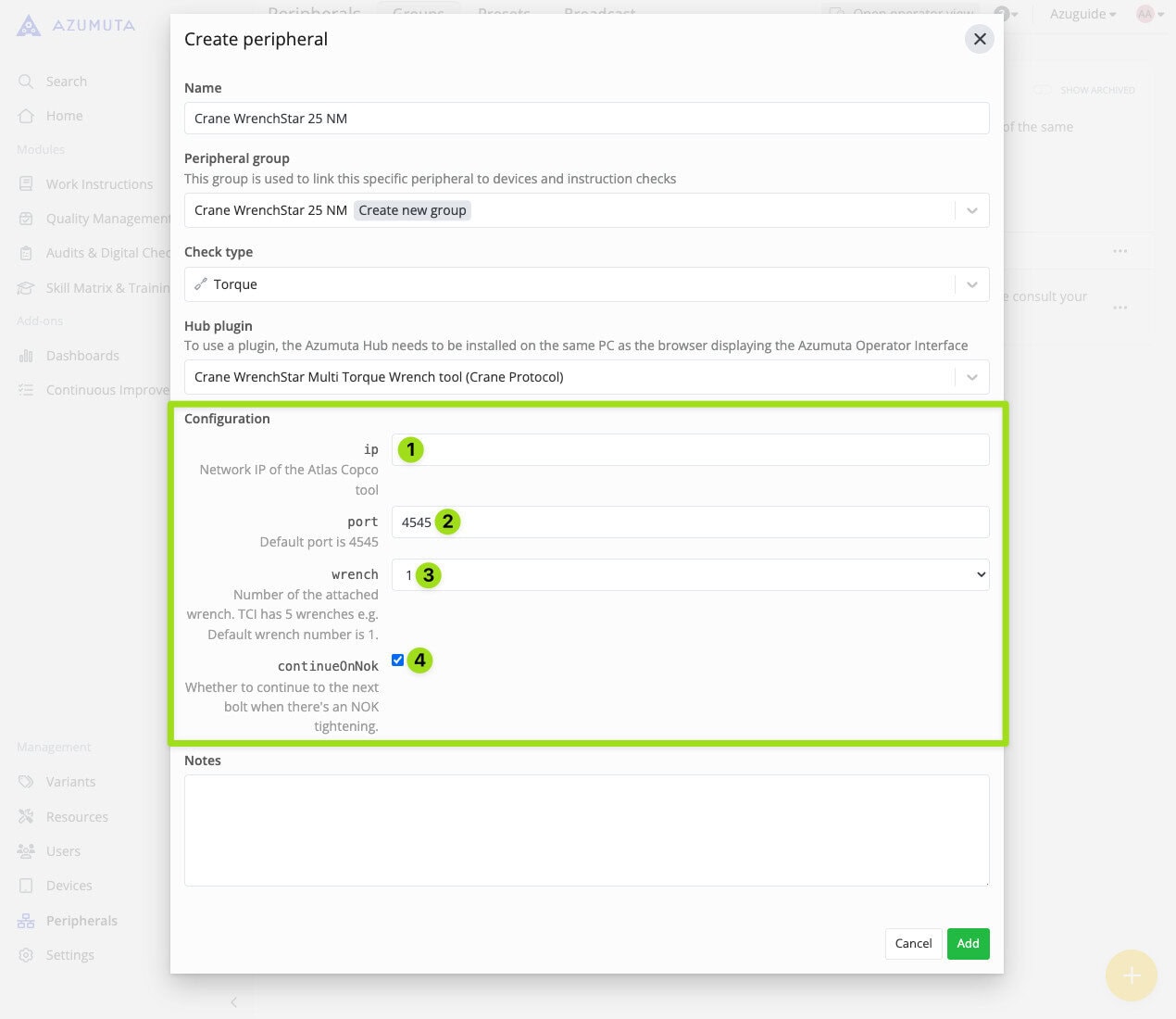

Voici une explication des champs sous « Configuration ».

1. Tapez l'adresse IP du contrôleur de la clé dynamométrique numérique. Normalement, vous pouvez trouver cela dans le manuel du contrôleur de la clé dynamométrique numérique. Si ce n'est pas indiqué là, vous devriez demander cette information au fabricant.
2. Le numéro de port est généré automatiquement par le plugin Hub. Nous vous recommandons de le conserver tel quel.

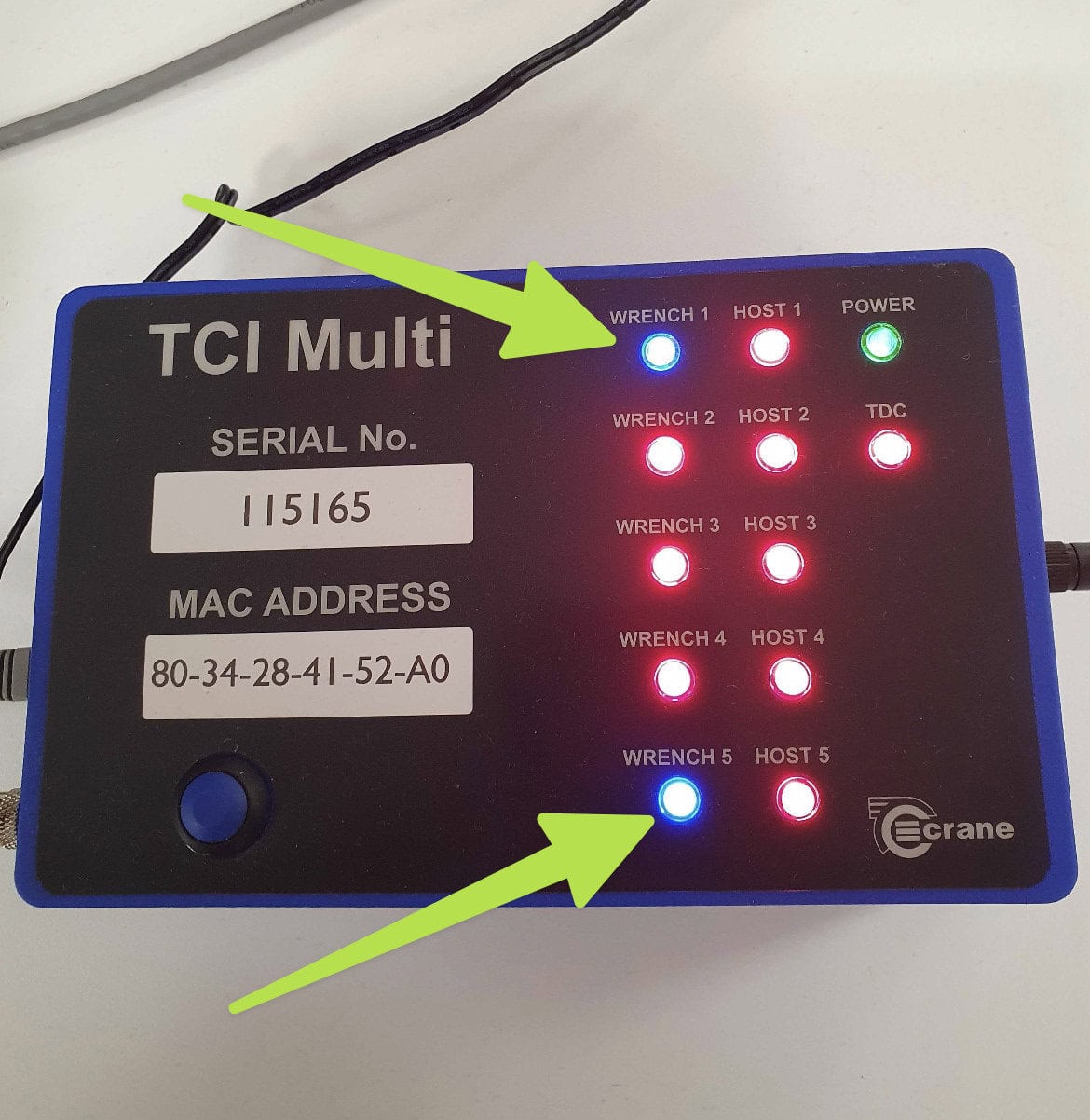

3. Sélectionnez la clé dynamométrique numérique que vous souhaitez intégrer à votre espace de travail Azumuta. Veuillez vous assurer que lorsque vous sélectionnez cette option, la clé dynamométrique numérique que vous souhaitez intégrer est connectée au contrôleur de la clé dynamométrique numérique. Par exemple, dans l'image de notre TCI Multi Lineside Controller ci-dessous, seules les clés dynamométriques numériques n°1 et n°5 sont connectées au contrôleur (indiquées par la lumière bleue). Par conséquent, nous ne pouvons choisir que les numéros « 1 » ou « 5 » pour cette option.
4. Sélectionnez si l'opérateur utilisant cette clé dynamométrique numérique peut procéder à l'étape d'instruction suivante s'il existe une tâche de serrage qui ne respecte pas les exigences prédéfinies.

Phase 2 : Activer la clé dynamométrique numérique sur l'appareil sélectionné

La deuxième phase consiste à activer la clé dynamométrique numérique sur l'appareil sélectionné qui sera utilisé par vos opérateurs.

1. Cliquez sur « Appareils » sous « Gestion ».
2. Cliquez sur l'icône à trois points à côté de l'appareil sur lequel vous souhaitez activer la clé dynamométrique numérique.
3. Cliquez sur « Modifier l'appareil ».
4. Cliquez sur l'onglet « Périphériques ».
5. Cliquez sur le menu déroulant sous « Périphériques pour les vérifications d'instructions ».
6. Sélectionnez la clé dynamométrique numérique que vous souhaitez activer sur cet appareil. Vous pouvez sélectionner plusieurs clés dynamométriques numériques.
7. Une fois terminé, cliquez sur « Enregistrer ».

Si vous souhaitez activer cette clé dynamométrique numérique sur plusieurs appareils, répétez simplement ce processus sur chaque appareil sur lequel vous souhaitez activer cette clé dynamométrique numérique.

Après avoir complété les deux phases, vous pouvez commencer à utiliser la clé dynamométrique numérique intégrée dans votre espace de travail. Cliquez sur les hyperliens pour en savoir plus sur l'ajout d'une vérification de couple (pour les administrateurs) et l'exécution d'une vérification de couple (pour les opérateurs).

Modifier ou supprimer un périphérique/groupe de périphériques

Consultez comment configurer un groupe de périphériques et un appareil pour apprendre comment modifier ou supprimer un périphérique/groupe de périphériques.
