Remarque : Avant de suivre les étapes ci-dessous, vous devez d'abord intégrer une clé dynamométrique numérique dans votre espace de travail Azumuta. Consultez comment intégrer une clé dynamométrique numérique pour obtenir des instructions.
Comment ajouter une vérification de couple à une étape d'instruction
Comme toute autre vérification de produit, une vérification de couple peut être ajoutée à une étape d'instruction. Voici comment procéder :
- Accédez à l'étape d'instruction où vous souhaitez ajouter une vérification de couple et cliquez sur « Ouvrir ».
- Cliquez sur l'onglet « Vérifier ».
- Sélectionnez « Couple ».
- Configurez la vérification de couple (nous expliquerons les détails dans la section sous la vidéo).
Comment configurer une vérification de couple
La configuration de la vérification de couple comporte quatre sections d'options :
- Aperçu de l'opérateur
- Options périphériques
- Options de couple
- Options générales

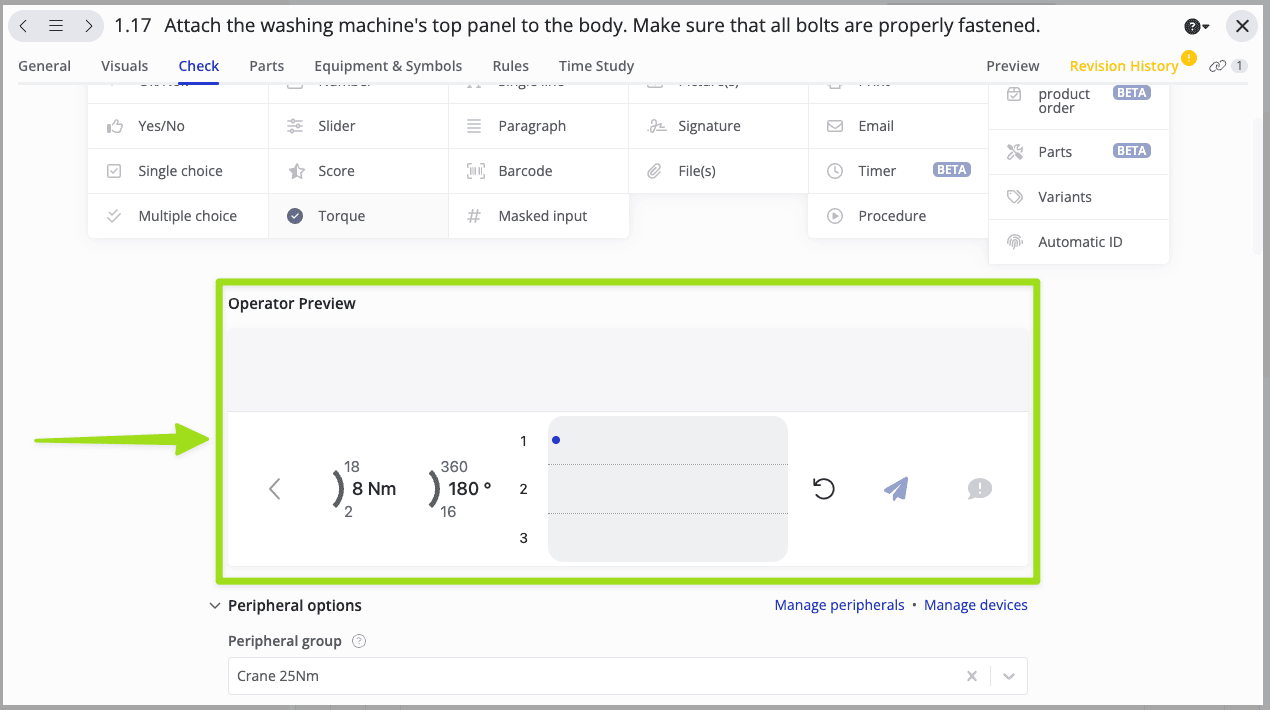

Aperçu de l'opérateur
L'aperçu de l'opérateur montre comment la vérification de couple apparaîtra sur l'écran d'un opérateur. Les modifications que vous avez apportées aux autres options seront automatiquement appliquées ici en temps réel.
Par conséquent, après avoir terminé la configuration de toutes les autres options de vérification de couple, il est judicieux de consulter l'aperçu de l'opérateur. De cette façon, vous pouvez vérifier que tout est en ordre avant de l'assigner à un opérateur.

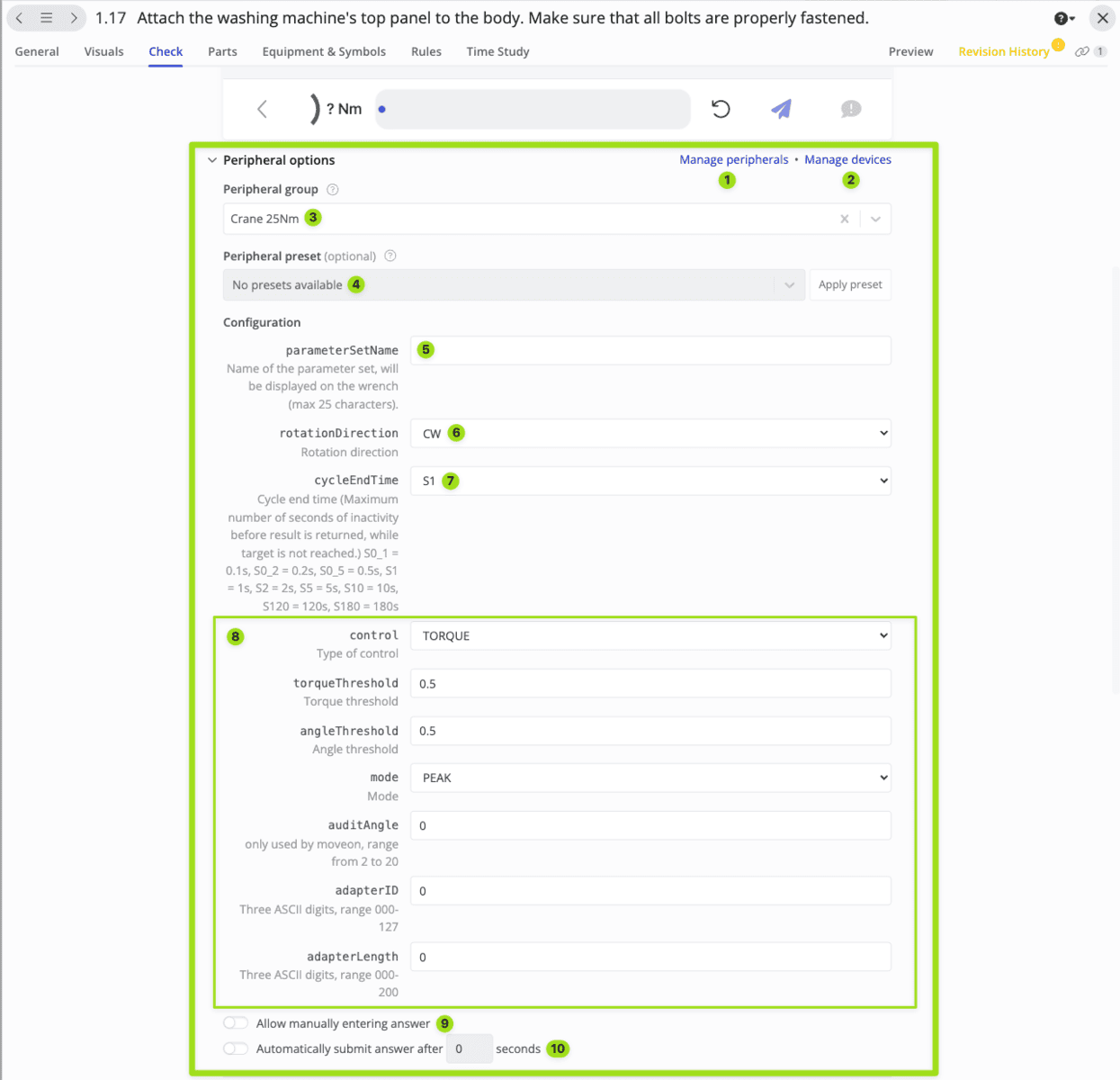

Options périphériques
Les paramètres ici tournent principalement autour de la configuration de la clé dynamométrique numérique que votre opérateur utilisera dans cette vérification de couple.
- Cliquez pour gérer les périphériques qui sont liés à votre espace de travail Azumuta.
- Cliquez pour gérer les appareils qui sont liés à votre espace de travail Azumuta.
- Sélectionnez le groupe périphérique que votre opérateur utilisera dans cette vérification de couple. Survolez l'icône de point d'interrogation pour en savoir plus.
- Sélectionnez le préréglage périphérique que votre opérateur utilisera dans cette vérification de couple (le cas échéant). Survolez l'icône de point d'interrogation pour en savoir plus.
- Entrez le nom de l'ensemble de paramètres (le cas échéant).
- Choisissez le sens de rotation du couple (horaire/antihoraire/automatique).
- Dans Azumuta, si la valeur de couple fournie par la clé dynamométrique numérique de l'opérateur ne correspond pas à la valeur de couple (ou à ses limites de tolérance) définie par l'administrateur sur une étape d'instruction, alors l'opérateur doit répéter cette étape jusqu'à ce que sa valeur de couple satisfasse aux exigences définies par l'administrateur. Sinon, l'opérateur ne peut pas procéder à l'étape d'instruction suivante. Dans ce champ, vous pouvez choisir le temps qu'un opérateur doit attendre après avoir fourni une valeur de couple incorrecte, avant de pouvoir réessayer. Consultez la description sous « cycleEndTime » pour en savoir plus.
- Ce sont les paramètres pour ajuster la clé dynamométrique numérique que votre opérateur utilisera. Les paramètres disponibles qui apparaîtront ici seront basés sur le type de clé dynamométrique numérique que votre opérateur utilisera.
- Sélectionnez s'il faut permettre à votre opérateur de saisir manuellement la valeur de couple qu'il a fournie sur cette vérification de couple.
- Sélectionnez s'il faut activer la fonctionnalité de soumission automatique (et configurez le temps de soumission automatique). Si cette option est activée, votre opérateur n'aura pas besoin de cliquer sur le bouton Soumettre après avoir terminé tous les serrages dans une étape d'instruction.

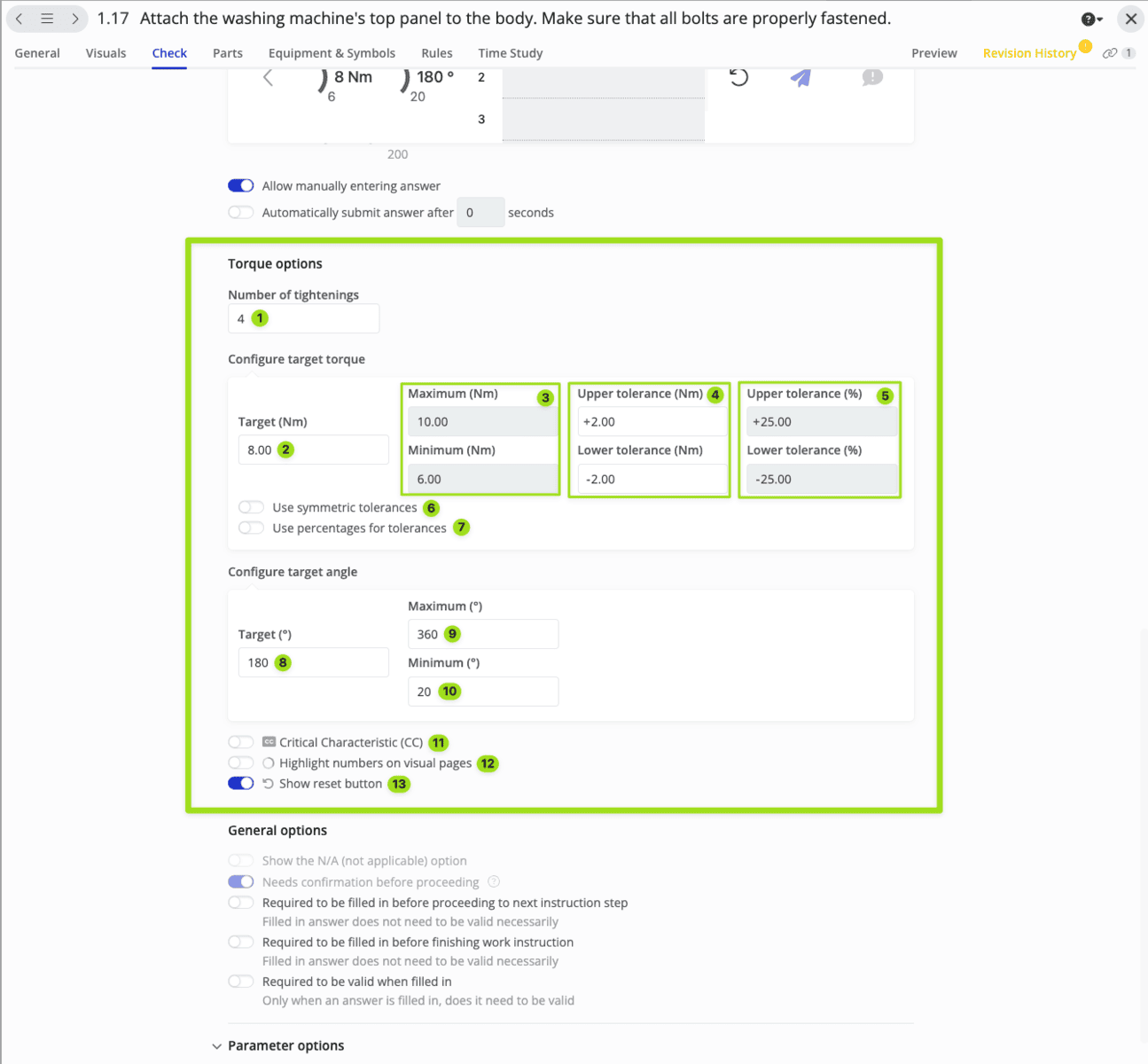

Options de couple
Ces paramètres vous permettent de définir les normes que votre opérateur doit respecter lors de l'exécution de cette vérification de couple.
- Entrez le nombre de serrage(s) de couple que votre opérateur doit effectuer dans cette vérification de couple.
- Entrez la valeur de couple cible que votre opérateur doit fournir à chaque serrage.
- Ces deux champs affichent les valeurs de couple maximale et minimale tolérées que votre opérateur doit fournir à chaque serrage. Vous ne pouvez pas modifier ces deux champs manuellement. Au lieu de cela, vous devez utiliser les champs n° 4 ou n° 5.
- Entrez les écarts tolérés par rapport à la valeur de couple cible (mesurés en Newton-mètre nominal/Nm) dans ces 2 champs. Vous pouvez également entrer « 0 » si vous ne tolérez aucun écart. Si vous souhaitez utiliser ces 2 champs, assurez-vous que le bouton bascule n° 7 est désactivé.
- Entrez les écarts tolérés par rapport à la valeur de couple cible (mesurés en pourcentage) dans ces 2 champs. Vous pouvez également entrer « 0 » si vous ne tolérez aucun écart. Si vous souhaitez utiliser ces 2 champs, assurez-vous que le bouton bascule n° 7 est activé.
- Si vous activez ce bouton bascule, les valeurs de couple maximale et minimale tolérées (qu'elles soient en Nm ou en pourcentage) seront automatiquement synchronisées.
- Si ce bouton bascule est activé, vous utiliserez les champs n° 5 (et non n° 4). En revanche, si ce bouton bascule est désactivé, vous utiliserez les champs n° 4 (et non n° 5).
- Entrez l'angle de serrage cible que votre opérateur doit respecter à chaque serrage.
- Entrez le maximum toléré pour l'angle de serrage que votre opérateur doit respecter à chaque serrage.
- Entrez le minimum toléré pour l'angle de serrage que votre opérateur doit respecter à chaque serrage.

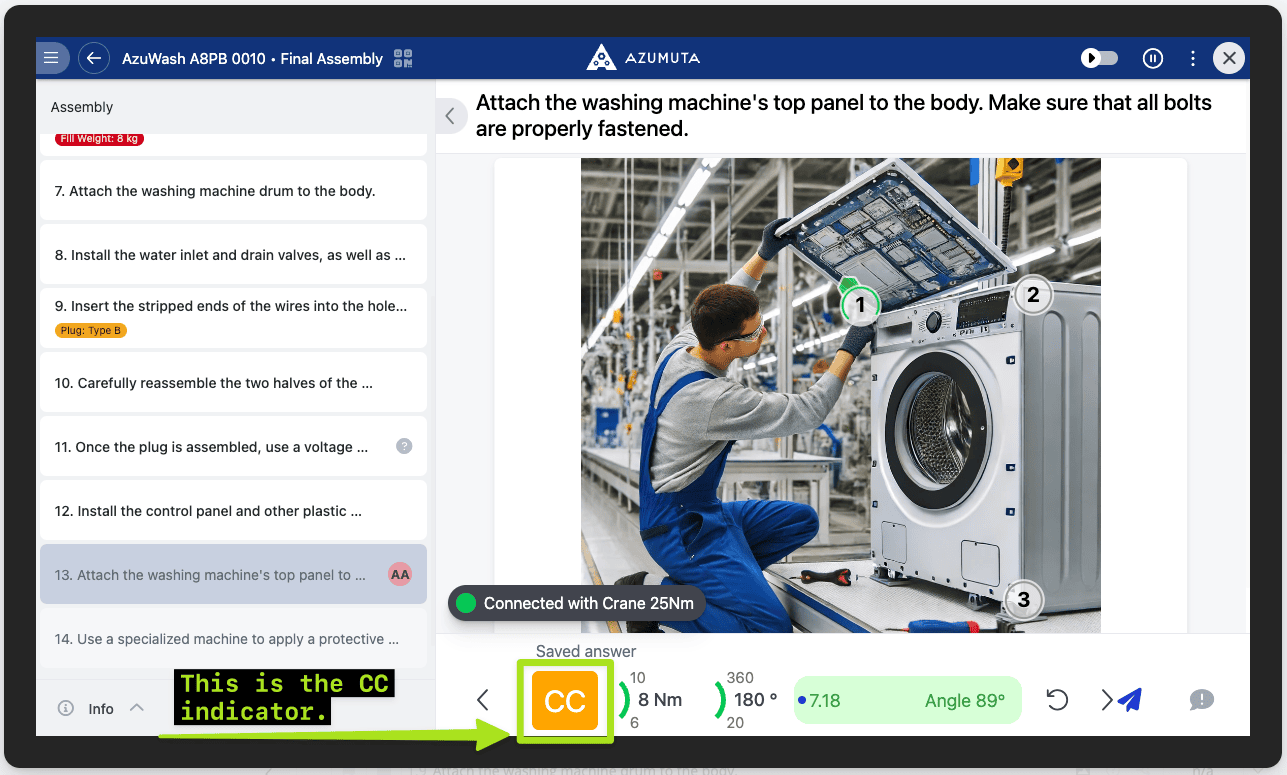

- Si ce bouton bascule est activé, vous aurez l'indicateur Caractéristique critique (CC). Il souligne à votre opérateur que cette étape d'instruction particulière est critique et qu'il n'y a pas de place pour l'erreur. Jetez un œil à l'image ci-dessous pour voir l'indicateur CC.

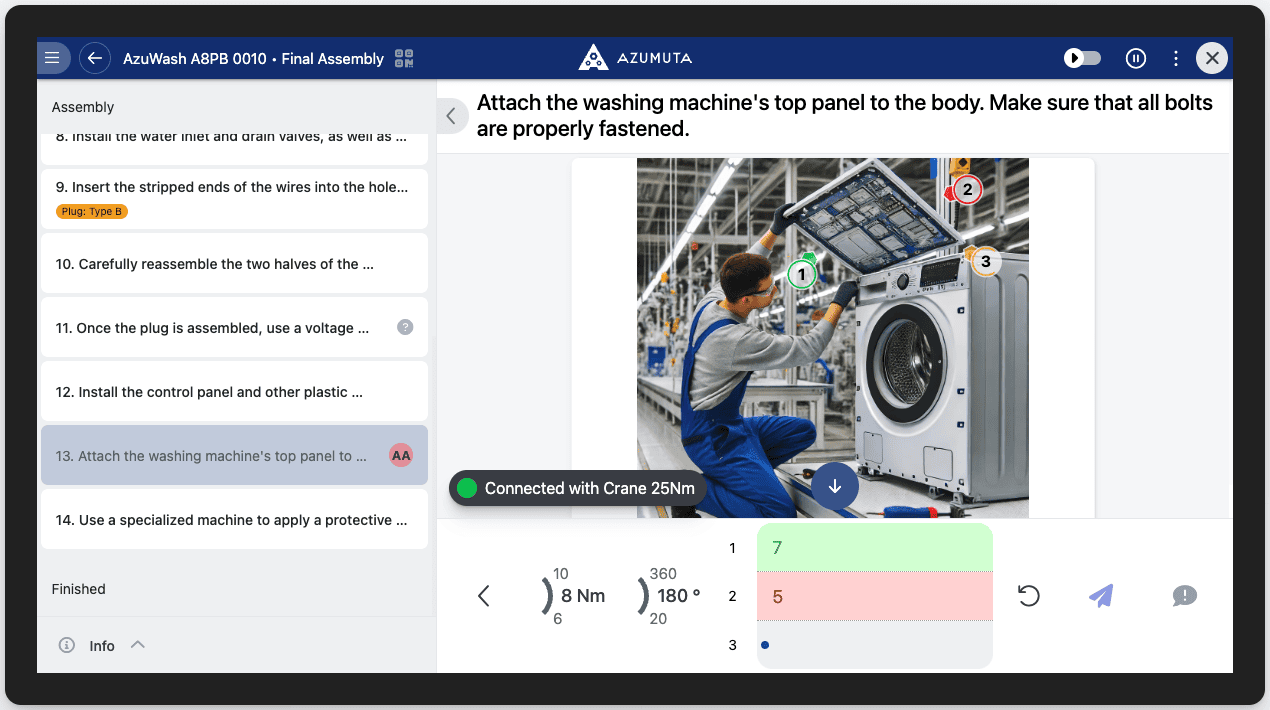

- Si ce bouton bascule est activé, vous pouvez ajouter des numéros avec un surligneur sur cette étape d'instruction particulière. Le surligneur de chaque numéro est codé par couleur : vert pour les serrages qui respectent les normes définies par l'administrateur (OK) et rouge pour les serrages qui ne respectent pas ces normes (NOK). Ces deux couleurs sont fixes et ne peuvent pas être modifiées. Cependant, vous pouvez modifier la couleur du surligneur du numéro du serrage que l'opérateur doit actuellement effectuer. Par exemple, dans l'image ci-dessous, le serrage 1 est OK, le serrage 2 est NOK, et l'opérateur est actuellement au serrage 3 (nous avons défini la couleur personnalisée sur jaune).
- Sélectionnez si vous souhaitez afficher le bouton de réinitialisation sur l'écran de l'opérateur. Le bouton de réinitialisation peut être utilisé par l'opérateur pour refaire un serrage.

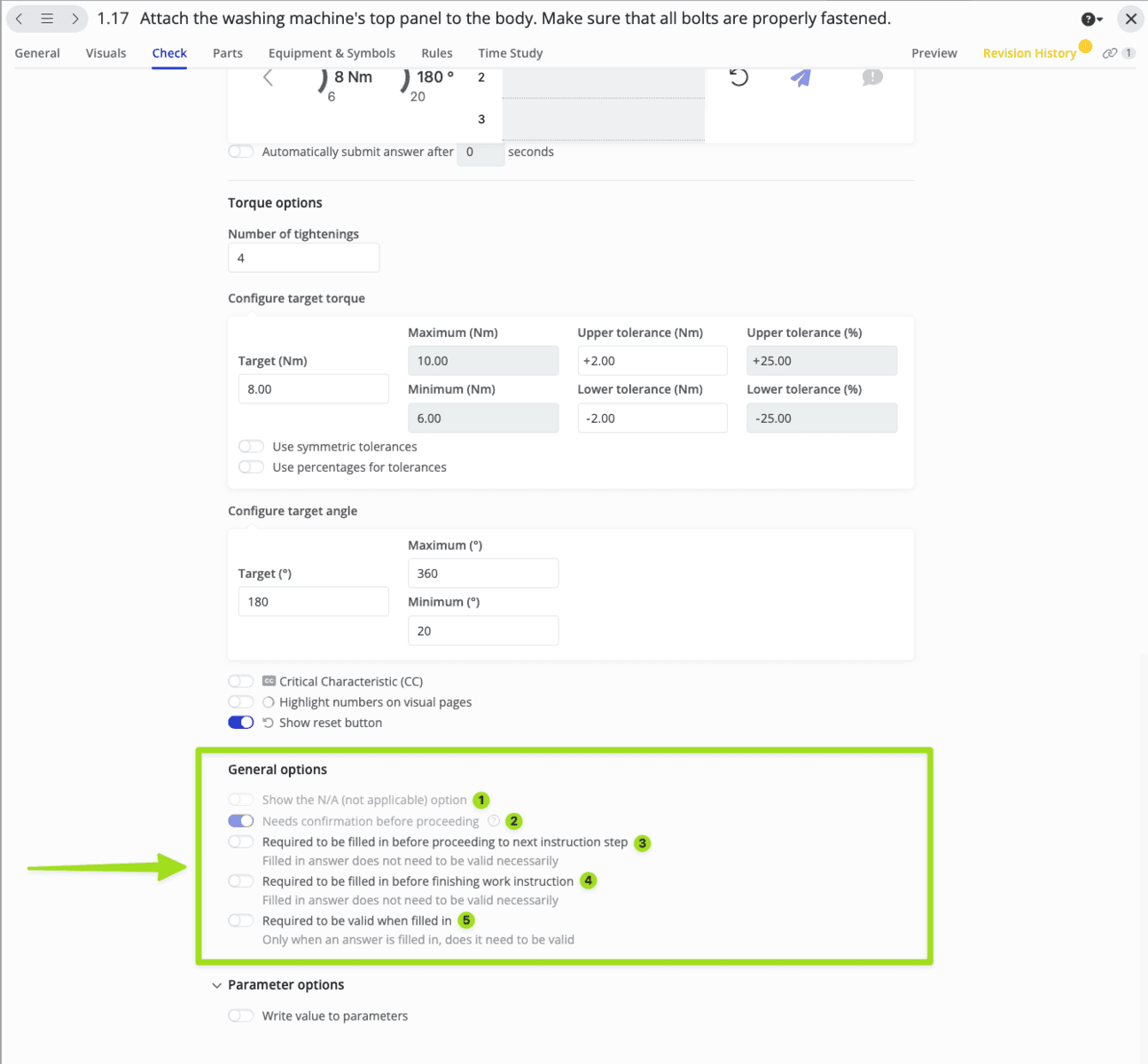

Options générales
Ce sont les paramètres génériques de vérification de produit qui administrent les propriétés générales d'une vérification de produit.
- Sélectionnez s'il faut permettre à l'opérateur d'entrer la/les réponse(s) à cette vérification de produit comme « non applicable/NA » (ce bouton bascule ne peut pas être activé sur cette vérification de produit).
- Sélectionnez si la/les réponse(s) à cette vérification ne peuvent provenir que d'une clé dynamométrique numérique (ce bouton bascule ne peut pas être désactivé sur cette vérification de produit).
- Sélectionnez si cette vérification de produit doit être remplie avant que l'opérateur puisse procéder à l'étape d'instruction suivante.
- Sélectionnez si la réalisation de cette vérification de produit est obligatoire pour terminer l'instruction de travail.
- Sélectionnez si la/les réponse(s) à cette vérification de produit doit/doivent se conformer au format prédéfini et aux limites de valeur tolérées.
Remarque : Pour accélérer le processus de configuration de vos vérifications de couple, vous pouvez également utiliser notre fonctionnalité de préréglage périphérique.
