Visuele elementen in een werkinstuctie

Azumuta Support
Bijgewerkt

Welke visuele elementen bestaan er in Azumuta?

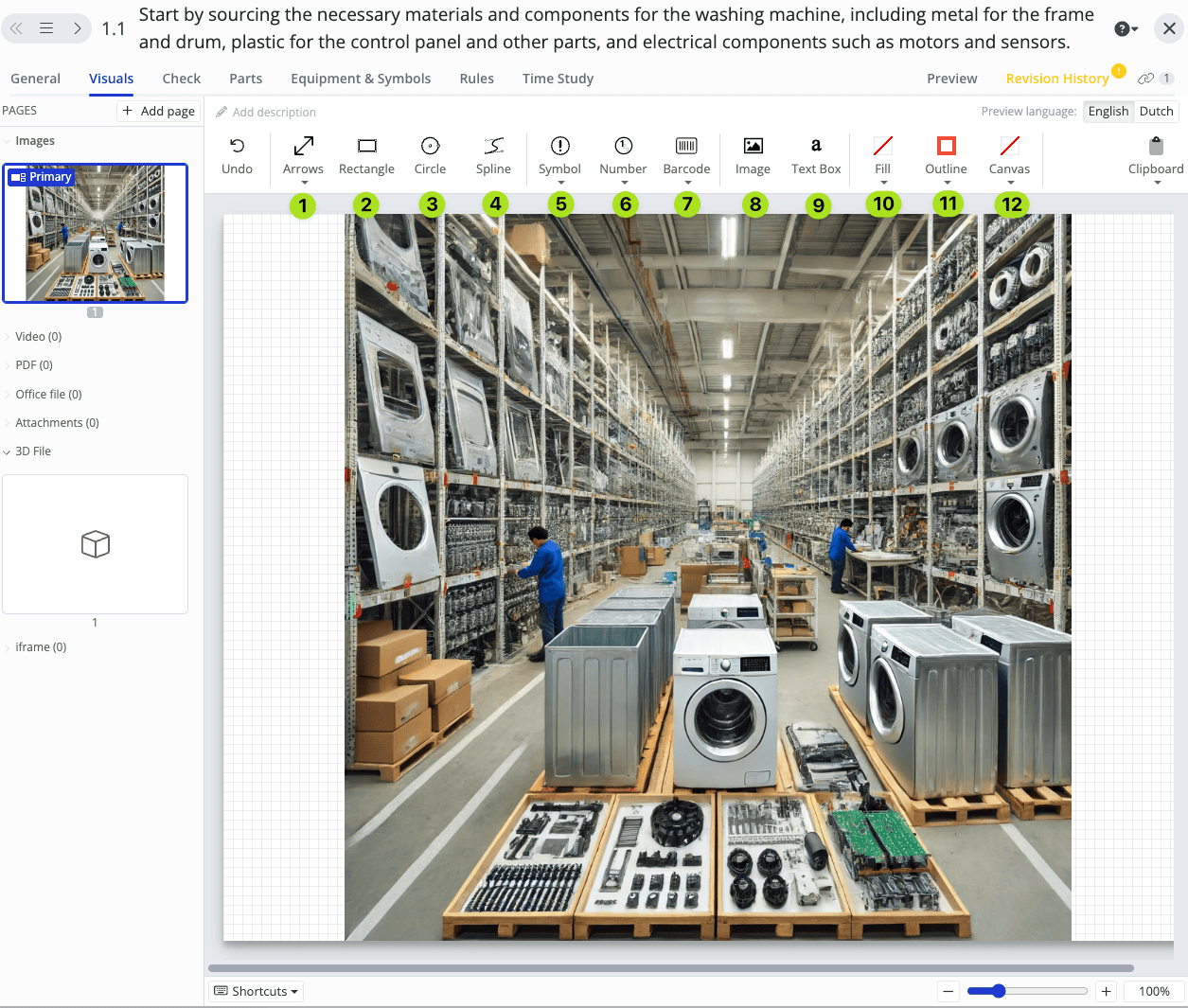

U kunt verschillende visuele elementen toevoegen om uw werkinstructies intuïtiever te maken:

how to add visual elements on a work instruction

  1. Pijlen (Visueel hulpmiddel)
  2. Rechthoek (Visueel hulpmiddel)
  3. Cirkel (Visueel hulpmiddel)
  4. Spline (Visueel hulpmiddel)
  5. Symbool (Visueel hulpmiddel)
  6. Nummer (Visueel hulpmiddel)
  7. Barcode (Visueel hulpmiddel)
  8. Afbeelding
  9. Tekstvak
  10. Vulling (Modifier)
  11. Omtrek (Modifier)
  12. Canvas (Modifier)

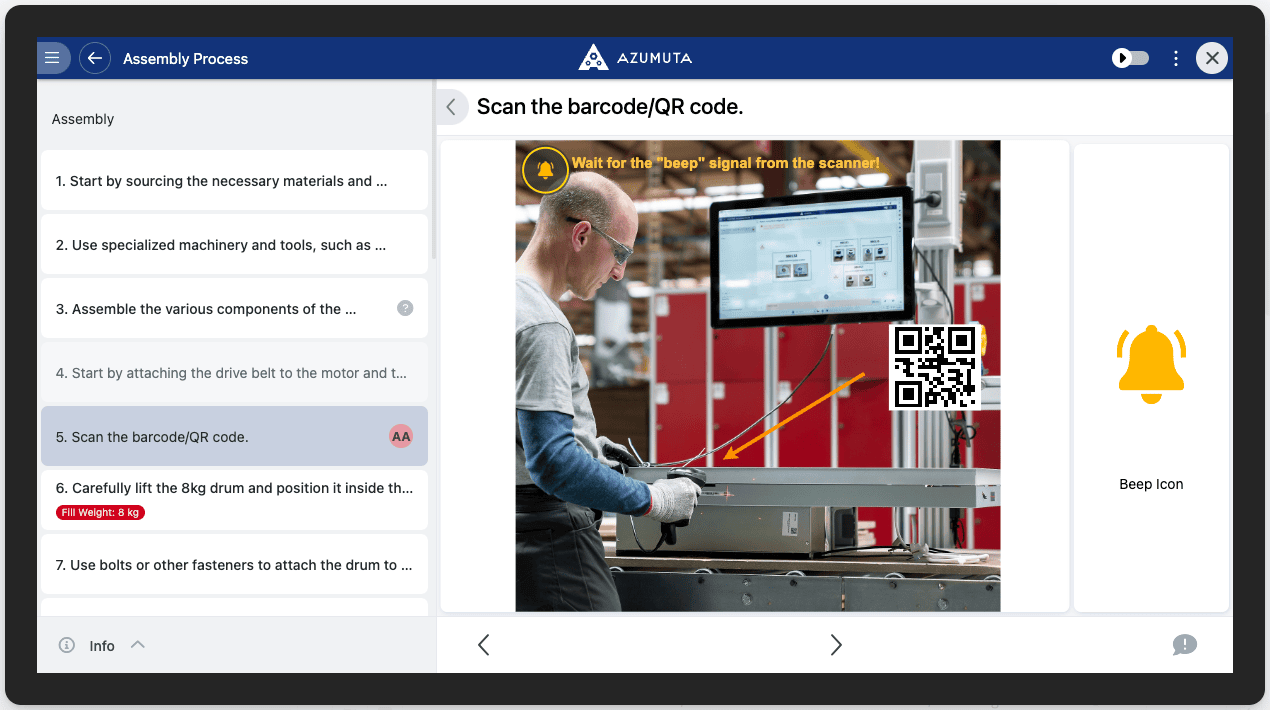

Hier is een voorbeeld van een stap in een werkinstuctie die meerdere visuele elementen gebruikt, zoals deze op het scherm van een operator wordt weergegeven:

docs which visual elements exist in azumuta

Hoe opent u de visuele editor?

  1. Navigeer naar de werkinstuctie waarin u de visuele editor wilt openen.
  2. Selecteer de stap van de werkinstuctie waaraan u visuele elementen wilt toevoegen en klik op "Openen".
  3. Klik op het tabblad "Visuele elementen".

Een visueel hulpmiddel toevoegen aan een werkinstuctie

Zodra u de visuele editor hebt geopend en een afbeelding hebt toegevoegd, kunt u de visuele elementen als volgt gebruiken om uw werkinstuctie te verbeteren:

  1. Klik op het gewenste visuele hulpmiddel.
  2. Voeg het in de werkinstuctie in.
  3. Pas de grootte en positie naar wens aan.

Een tekstvak toevoegen aan een werkinstuctie

Hier leest u hoe u tekst toevoegt aan een werkinstuctie in de visuele editor:

  1. Klik op "Tekstvak".
  2. Klik en sleep uw muis naar de plaats waar u het tekstvak op de werkinstuctie wilt plaatsen.
  3. Dubbelklik op het tekstvak.
  4. Typ uw tekst. U kunt ook de tekstgrootte, opmaak en uitlijning aanpassen.
  5. Pas de positie en grootte van het tekstvak naar wens aan.

Tekst in een visueel element vertalen

Tekstvakken in een visueel element kunnen per werkruimtetaal een ander versie van hun inhoud bevatten, zodat één visueel element gesynchroniseerd blijft met meertalige teams. In plaats van het visuele element voor elke taal te dupliceren, voegt u de vertalingen toe aan hetzelfde tekstvak en toont Azumuta operators automatisch de versie die overeenkomt met hun interfacetaal.

  1. Open het tabblad Visuele elementen van de stap van de werkinstuctie.
  2. Selecteer het tekstvak dat u wilt vertalen (of voeg een nieuw tekstvak toe — zie Een tekstvak toevoegen aan een werkinstuctie hierboven).
  3. Onder het tekstvak ziet u een rij taaltabbladen — één tabblad per taal die in uw werkruimte is ingeschakeld (bijv. Nederlands, Engels, Frans, …).
  4. Klik op de taal die u wilt bewerken en typ de vertaling voor die taal. Een slotpictogram naast een taal geeft aan dat deze nog steeds de originele tekst gebruikt — zodra u een vertaling typt, verdwijnt het slotpictogram.
  5. Herhaal dit voor elke taal die u nodig hebt. Klik buiten het tekstvak (of sla de stap op) wanneer u klaar bent.

Operators die de werkinstuctie bekijken, zien het tekstvak automatisch in hun eigen interfacetaal. Andere visuele hulpmiddelen — pijlen, rechthoeken, cirkels, splines, symbolen, nummers, barcodes en afbeeldingen — worden gedeeld door alle talen en vereisen geen vertaling.

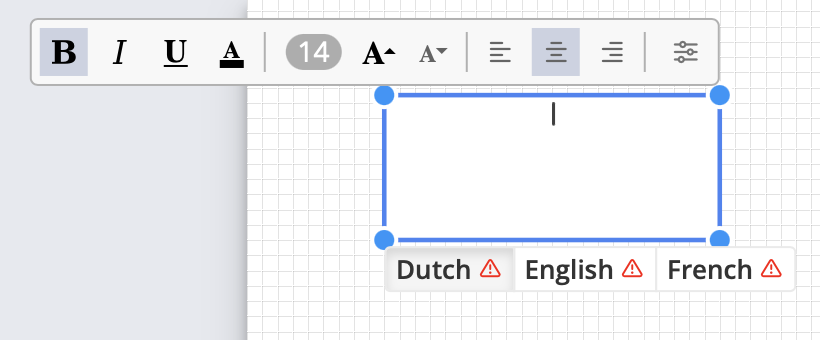

The Azumuta visual editor with a selected text box above the editor canvas. The text formatting toolbar is visible at the top. Below the text box, three language tabs are shown — Dutch, English, and French — each with a small warning icon indicating the translation for that language has not been filled in yet.

Een afbeelding, visueel hulpmiddel of tekstvak bewerken

Formaat wijzigen

  1. Klik op het visuele hulpmiddel, tekstvak of foto waarvan u de opmaak wilt wijzigen.
  2. Klik op een van de witte cirkelvormige handvatten in de hoeken en sleep naar binnen of buiten.
  3. Klik buiten het geselecteerde element om af te sluiten.

Opmerking: De opmaak van nummers kan niet worden gewijzigd. U kunt echter kiezen tussen een groot of klein formaat wanneer u een nummer invoegt.

De vulling van de vorm bewerken

  1. Klik op het visuele hulpmiddel of tekstvak waarvan u de opmaak wilt wijzigen.
  2. Klik op "Vulling".
  3. Selecteer de nieuwe kleur.

De omtrekkleur bewerken

  1. Klik op het visuele hulpmiddel, tekstvak of foto waarvan u de opmaak wilt wijzigen.
  2. Klik op "Omtrek".
  3. Selecteer de nieuwe kleur.

Opmerking: U kunt ook de breedte van de vormomtrek in dit menu aanpassen.

De achtergrondkleur van een afbeelding bewerken

Als de toegevoegde afbeelding niet over het hele witte raster is gemaximaliseerd, kan de kleur van de afbeeldingsachtergrond als volgt worden geselecteerd:

  1. Klik op "Canvas".
  2. Selecteer de nieuwe kleur.
