Berekeningen uitvoeren met Parameters

Azumuta Support
Bijgewerkt

Berekeningen met Parameters? Wat is dat?

In Azumuta kunt u wiskundige berekeningen uitvoeren met parameterwaarden. Parameterwaarden zijn niet alleen statische gegevenspunten — ze kunnen ook worden gebruikt in wiskundige berekeningen.

U kunt bijvoorbeeld productafmetingen, materiaalvereisten, productietijd en veel andere berekeningen berekenen met behulp van parameterwaarden.

Het gebruik ervan zal zeker de nauwkeurigheid van uw productieprocessen verbeteren, uw kwaliteitsborgingssysteem helpen en een extra laag traceerbaarheid toevoegen. Bovendien zullen zij ook (gedeeltelijk) uw workflow automatiseren.

Dit artikel toont het type berekeningen dat u kunt uitvoeren met parameterwaarden, evenals hoe u deze kunt uitvoeren.

Opmerking: Voordat u berekeningen met een parameter uitvoert, zorg er alstublieft voor dat u het parameterwaardetype hebt ingesteld op "Nummer". Zie hoe u het parameterwaardetype instelt voor details.

Een parameterwaarde weergeven

Voordat we in berekeningen duiken, laten we u zien hoe u een parameterwaarde weergeeft binnen een instructiestap. Hiervoor moet u een formule schrijven op een afbeeldingsvisuele pagina. Hier is hoe u dit van nul af aan doet:

  1. Navigeer naar de instructiestap waar u de parameterwaarde wilt weergeven.
  2. Klik op het tabblad "Visuele elementen".
  3. Klik op "Pagina toevoegen".
  4. Selecteer "Afbeeldingen".
  5. Klik op "Tekstvak".
  6. Maak het tekstvak op de visuele pagina.
  7. Schrijf de parameterformule. De parameterformule is ${Parameter key}.

Bijvoorbeeld, in de video hierboven gebruikten we de parameter key Number_of_Available_Washing_Cycle Options. Daarom is de formule:

  • ${Number_of_Available_Washing_Cycle Options}

Zoals weergegeven in de afbeeldingen hieronder:

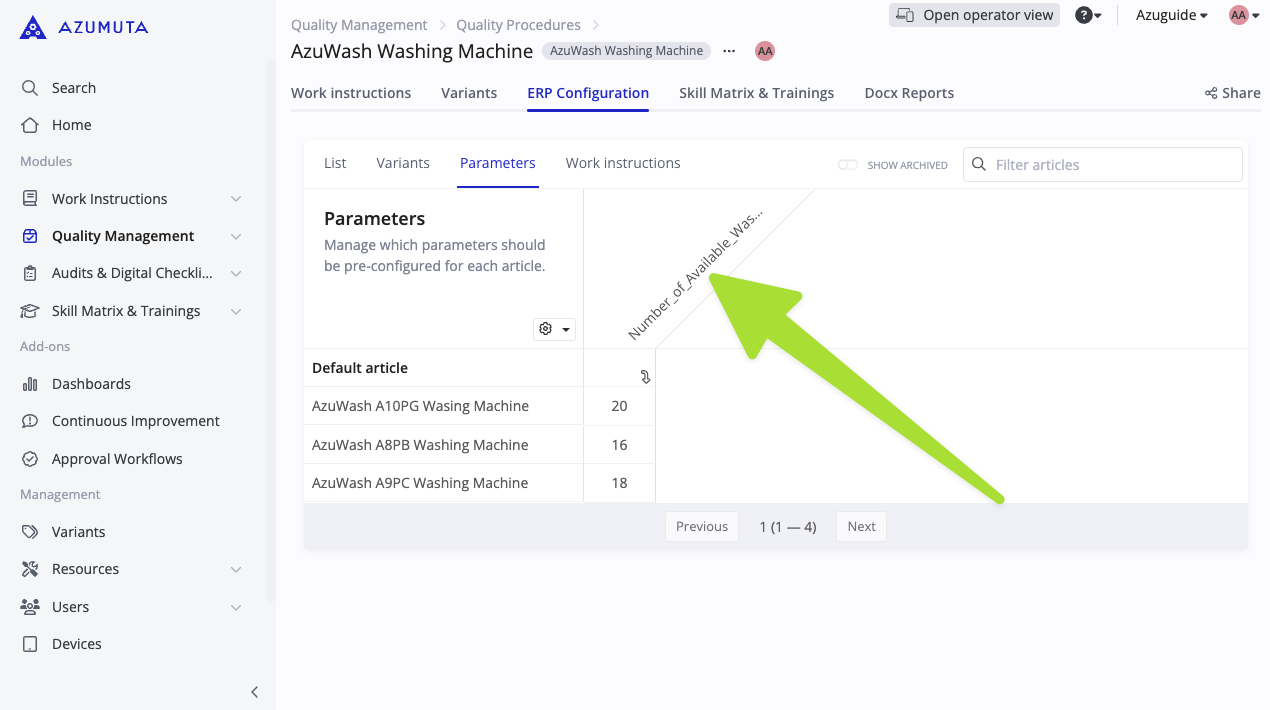

Azumuta ERP Configuratie Parameters scherm met een tabel met wasmachinemodellen en hun beschikbare hoeveelheid, met een gemarkeerde kolomkopafkapping.

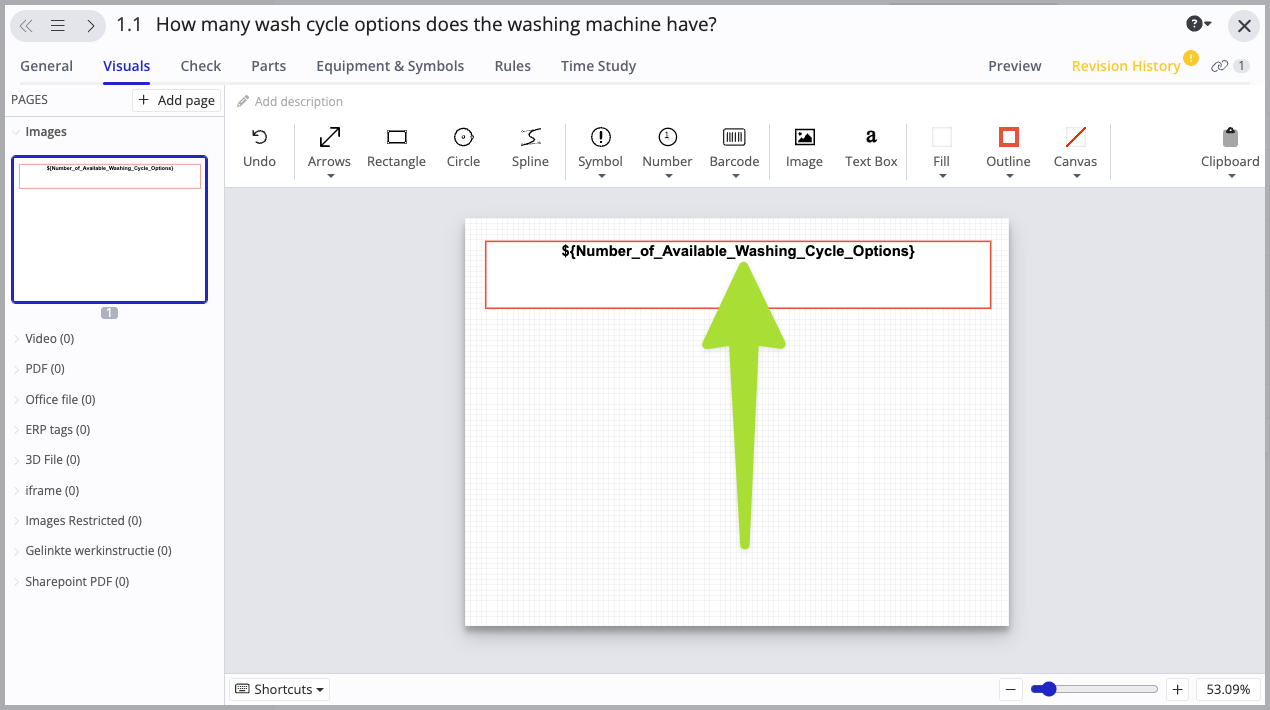

Azumuta interface met een visuele editor met een dynamische parameterplaatshouder voor 'Number of Available Washing Cycle Options' in een tekstvak, gemarkeerd met een pijl.

Daarna, op een productorder die is gemaakt op basis van een artikel dat deze specifieke parameter key bevat, zal de parameterformule die u hebt geschreven onmiddellijk veranderen in de parameterwaarde op het scherm van uw operator, zoals weergegeven in de afbeeldingen hieronder:

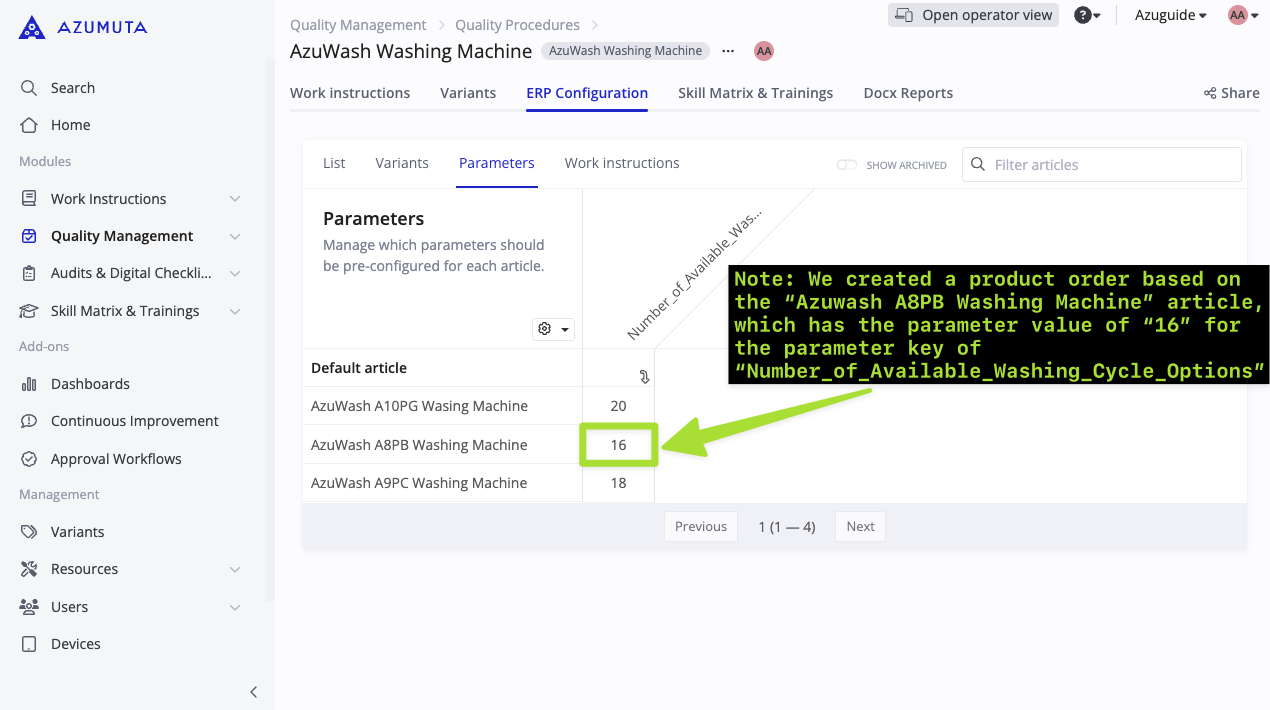

Azumuta ERP Configuratie scherm met wasmachineparameters met een gemarkeerde waarde van '16' voor de 'AzuWash A8PB Washing Machine' en een aantekening waarin het gebruik in een productorder wordt uitgelegd.

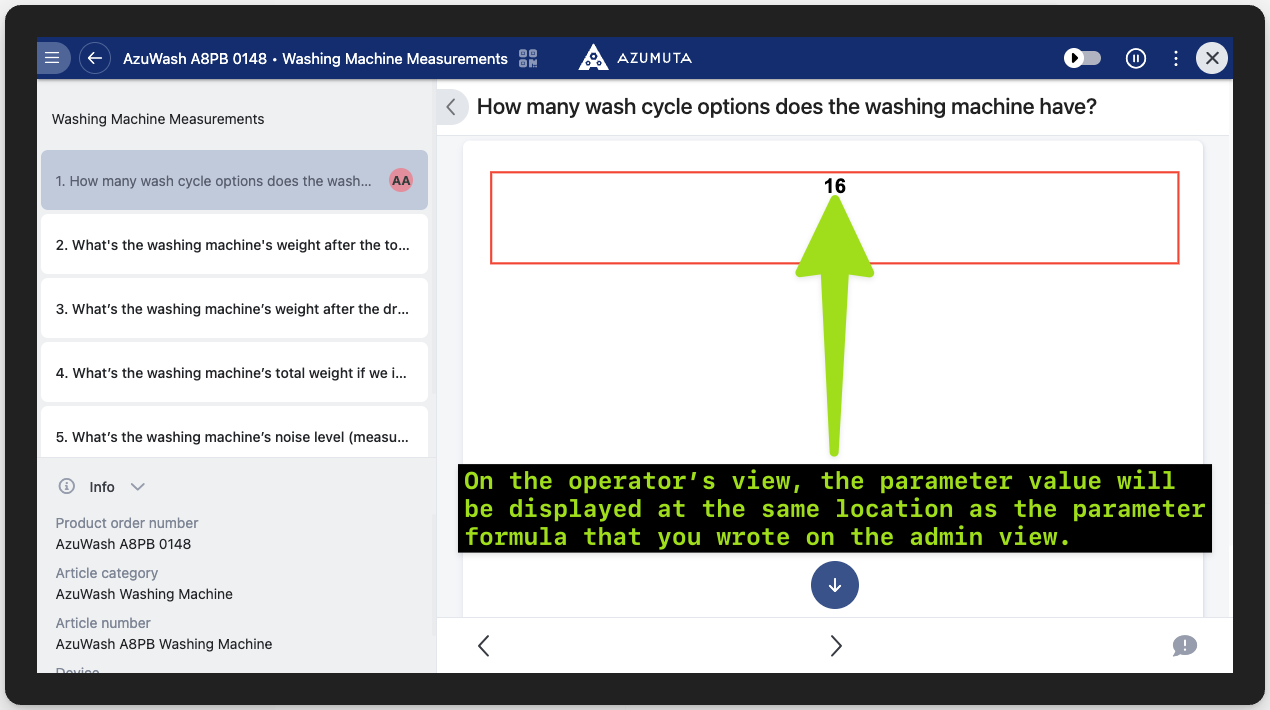

Azumuta interface met een vraag over wasmachinemetingen over wasscyclus opties. Het getal

Bovendien kunt u ook een afbeelding als achtergrond voor de parameterformule weergeven, zoals hieronder weergegeven:

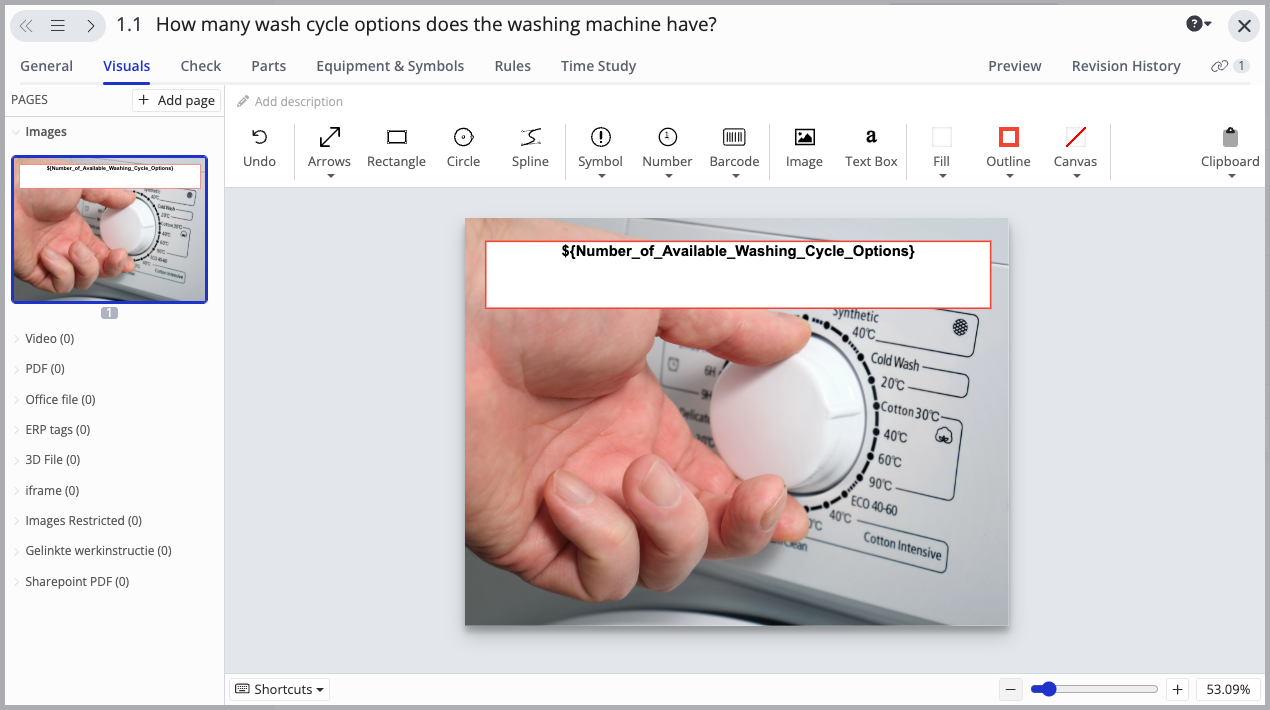

Interface met een wasmachinebedieningspaneel met een hand die aan de wasscyclusknop draait. Een plaatsaanduidingstekst

En dit is hoe het in de operatorweergave zal verschijnen:

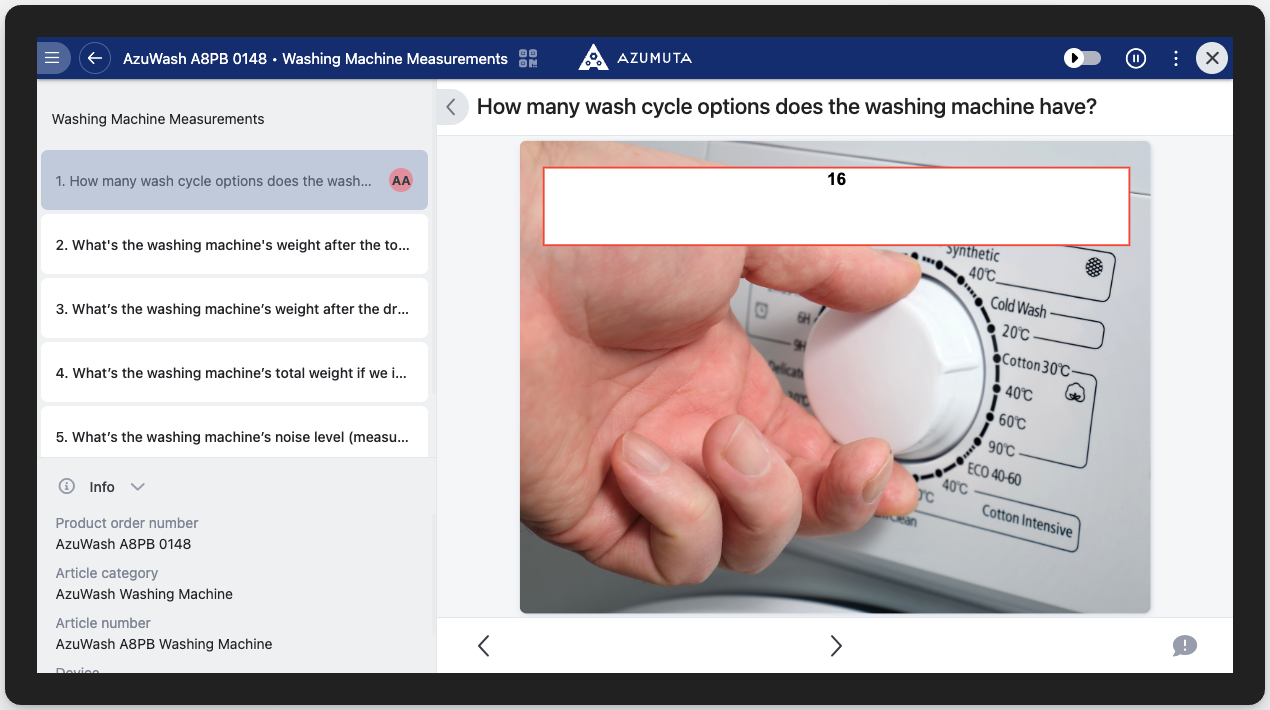

Azumuta interface met wasmachinemetingen met een vraag over wasscyclus opties. De afbeelding toont een hand die aan de wasscyclusknop van een wasmachine draait, met het getal

Basisberekeningen met parameterwaarden

In de vorige sectie hebt u geleerd hoe u een parameterwaarde op een instructiestap weergeeft. Nu laten we u zien hoe u basisberekeningen met parameterwaarden uitvoert.

Momenteel zijn de basisrekenkundige berekeningen die u kunt uitvoeren:

  • Optelling (vertegenwoordigd door het + symbool)
  • Aftrekking (vertegenwoordigd door het – symbool
  • Vermenigvuldiging (vertegenwoordigd door het * symbool)
  • Deling (vertegenwoordigd door het **/" symbool)
  • Rest/modulo (vertegenwoordigd door het % symbool)

In de onderstaande secties laten we u zien hoe u het volgende uitvoert:

Wiskundige berekening met 1 parameter en een extern getal

We beginnen met de eenvoudigste: het uitvoeren van een wiskundige berekening met 1 parameter en een extern getal. Een extern getal betekent een getal dat geen parameterwaarde is.

Om dit type berekening uit te voeren, moet u het volgende als parameterformule op de instructiestap schrijven:

  • ${=Parameter key en de berekening die u wilt uitvoeren}

Zie de lijst met symbolen voor elke rekenkundige vergelijking hierboven.

Voorbeeld

Bijvoorbeeld, u wilt het totale gewicht van een wasmachine berekenen nadat het bovenpaneel is geïnstalleerd. We doen dit met de "AzuWash A8PB Washing Machine". Het gewicht van de wasmachine (zonder bovenkant) wordt vertegenwoordigd door de parameter key Washing_Machine_Weight_Without_Top_Panel, zoals weergegeven in de afbeelding hieronder:

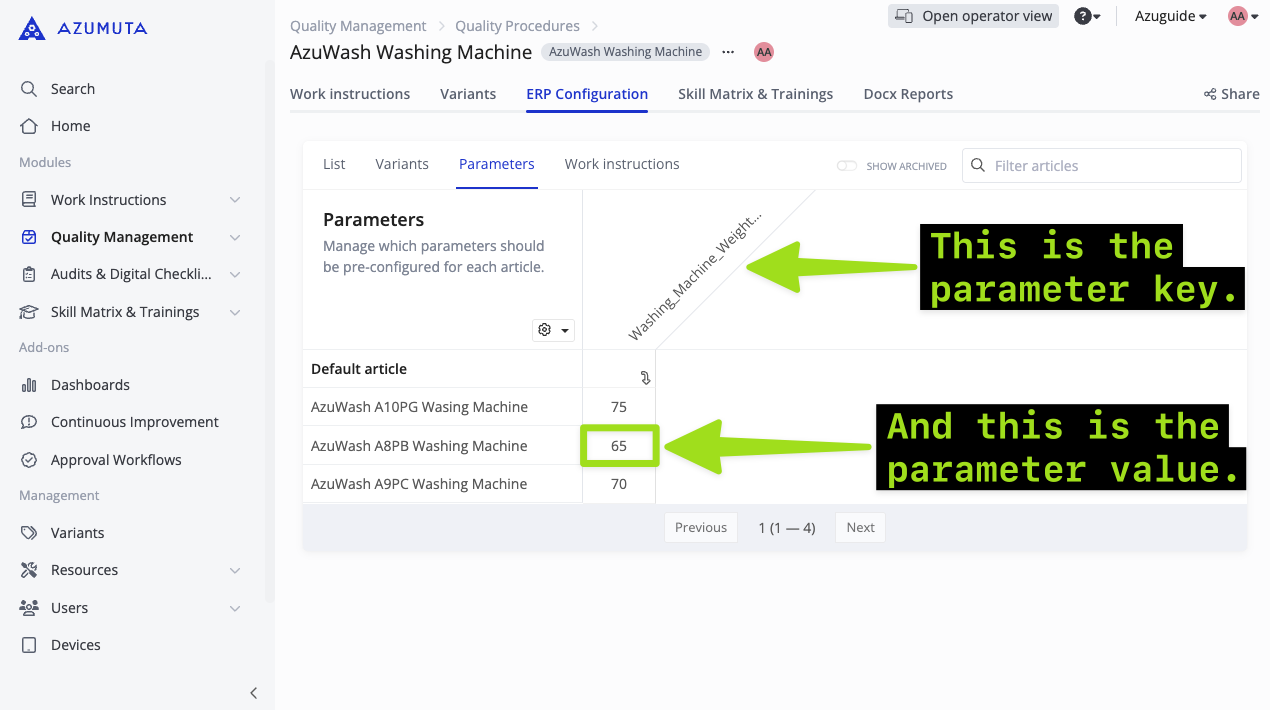

Azumuta interface met ERP Configuratie instellingen voor een

Intussen gebruiken alle wasmachines (ongeacht het type) hetzelfde bovenpaneel – dat 3 kg weegt.

Daarom is dit de formule die moet worden geschreven om de genoemde berekening uit te voeren:

  • ${=Washing_Machine_Weight_Without_Top_Panel+3}

Zoals weergegeven in de afbeelding hieronder:

Azumuta interface met een richtlijn voor het berekenen van het totale gewicht van een wasmachine na het installeren van het bovenpaneel. De afbeelding toont een hand die een bovenpaneel op een wasmachine plaatst, met een dynamische parameterformule ${Washing_Machine_Weight_Without_Top_Panel+4} gemarkeerd in een rood vak. De interface bevat hulpmiddelen voor aantekeningen, tekst en visuele elementen, met een linkerpaneel met beschikbare mediabestanden.

En dit is hoe het in de operatorweergave zal verschijnen. Het toont "68", wat het resultaat is van 65+3 (65 is de parameterwaarde en 3 is het externe getal):

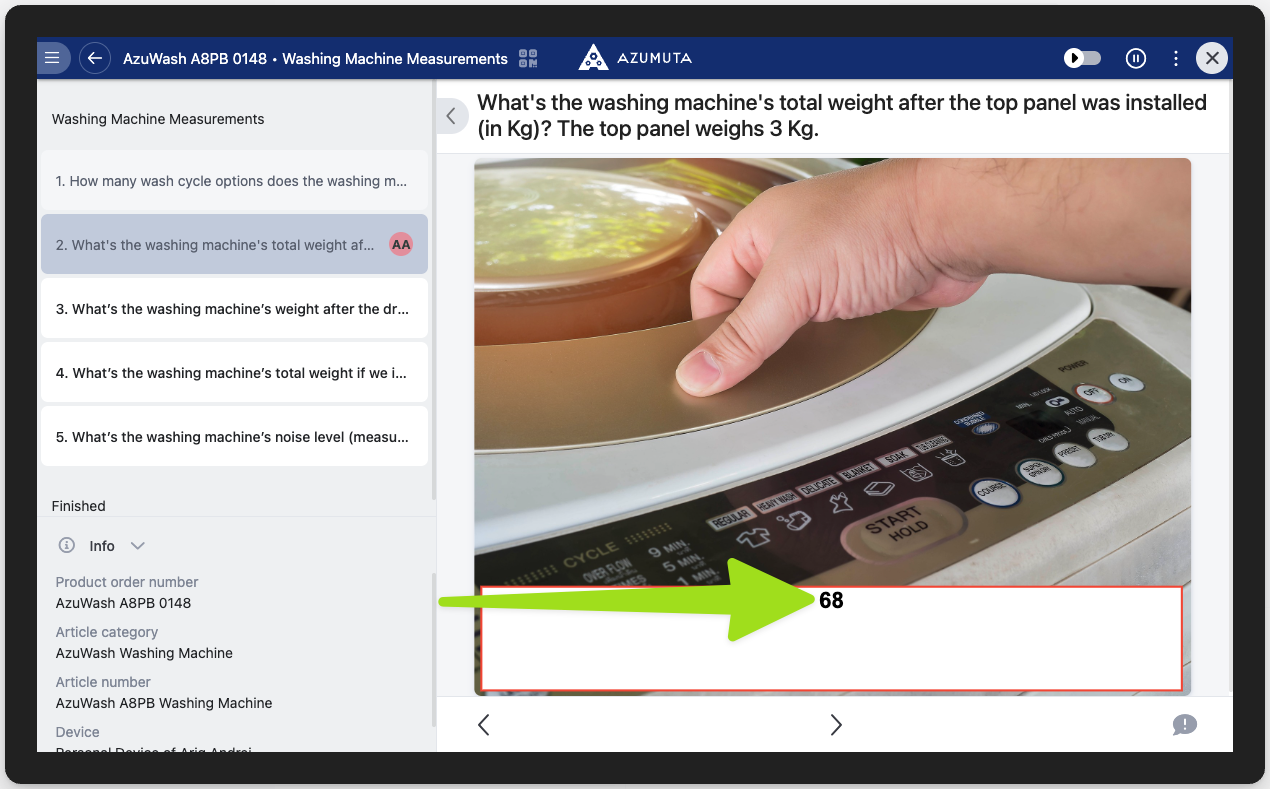

Azumuta interface met een vraag over wasmachinemetingen over het totale gewicht na het installeren van het bovenpaneel. De afbeelding toont een hand die een bovenpaneel op een wasmachine plaatst, met het berekende gewicht

Wiskundige berekening met 2 of meer parameters

We gaan verder met iets complexers: het uitvoeren van een wiskundige vergelijking met 2 of meer parameters. Dit kunt u doen:

  • 2 of meer parameterwaarden optellen
  • Een parameterwaarde van een andere parameterwaarde aftrekken
  • Een vermenigvuldiging uitvoeren met 2 of meer parameters
  • Een deling uitvoeren met 2 of meer parameters
  • Een modulo berekening uitvoeren met 2 of meer parameters

Zie de lijst met symbolen voor elke rekenkundige vergelijking hierboven.

Voorbeeld

Bijvoorbeeld, onze hypothetische fabriek produceert 3 soorten wasmachines. Elk van hen heeft een ander lichaamsgewicht en trommelgewicht:

  • AzuWash A8PB
    • Gewicht wasmachinekast: 65 kg
    • Gewicht wasmachinetrommels: 10 kg
  • AzuWash A9PC
    • Gewicht wasmachinekast: 70 kg Gewicht wasmachinetrommels: 12 kg
  • AzuWash A10PG
    • Gewicht wasmachinekast: 75 kg Gewicht wasmachinetrommels: 14 kg

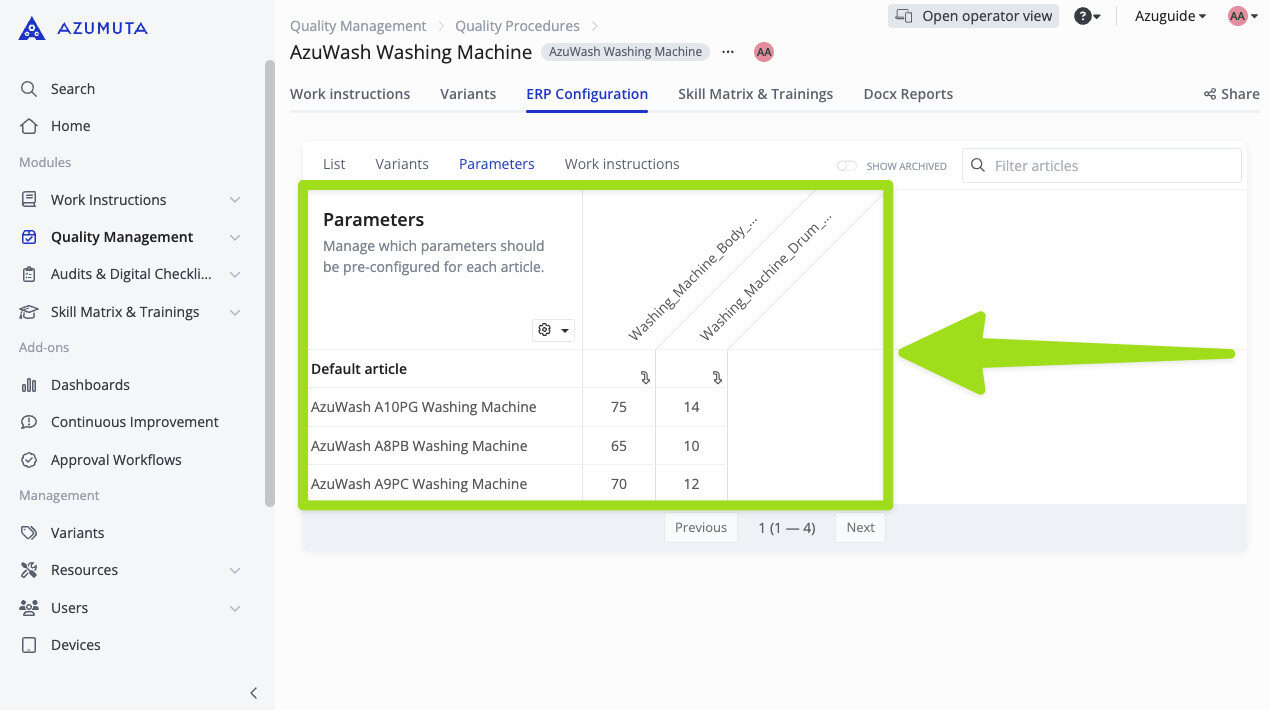

ERP configuratiescherm in Azumuta met wasmachineparameters, inclusief kast- en trommelgewichten voor AzuWash modellen A10PG, A8PB en A9PC.

Parameter key voor wasmachinekastgewicht: Washing_Machine_Body_Weight

Parameter key voor wasmachinetrommels gewicht: Washing_Machine_Drum_Weight

U wilt het totale gewicht van een wasmachine berekenen nadat de wasmachinetrommels is geïnstalleerd. Dit betekent het optellen van het gewicht van de wasmachinekast en het wasmachinetrommels gewicht.

Daarom is dit de formule die moet worden geschreven om de genoemde berekening uit te voeren:

  • ${Washing_Machine_Body_Weight+Washing_Machine_Drum_Weight}

Zoals weergegeven in de afbeelding hieronder:

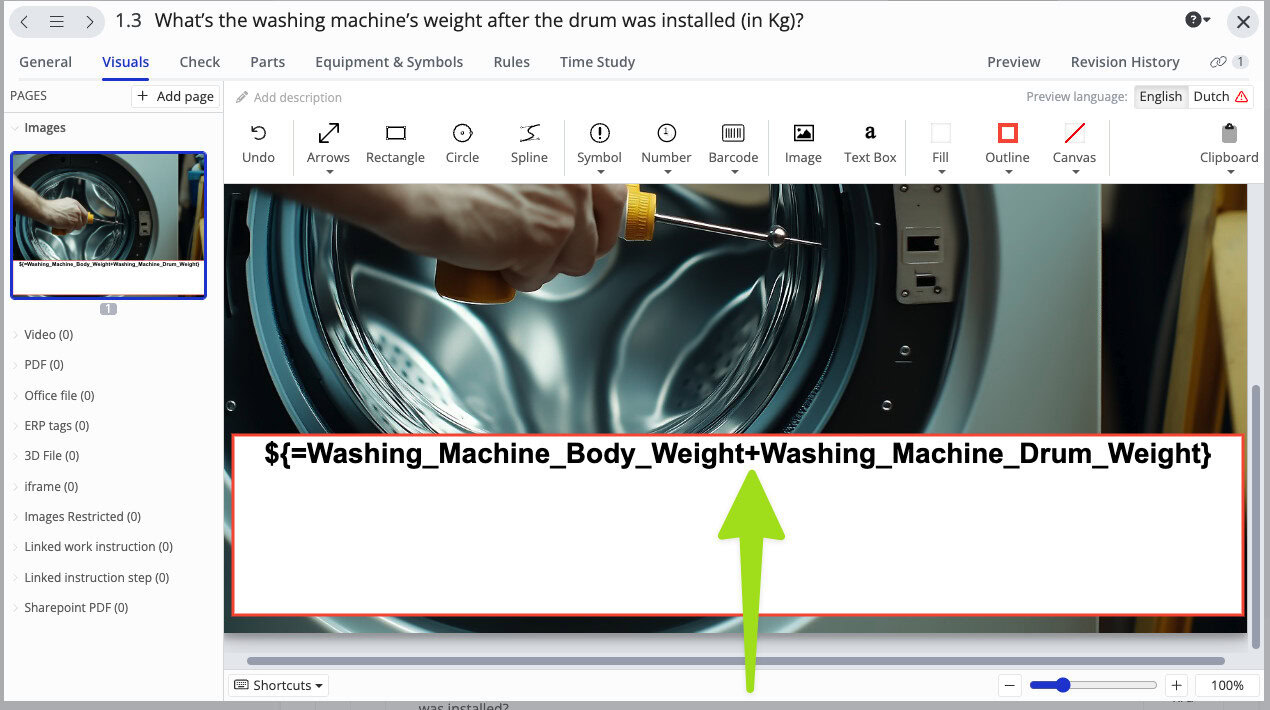

Instructievisueel met instructies voor het berekenen van het totale wasmachinegewicht met behulp van parameters Washing_Machine_Body_Weight en Washing_Machine_Drum_Weight in een digitale werkinstructie interface.

In het voorbeeld gebruiken we AzuWash A8PB, die een wasmachinekastgewicht van 65 kg en een wasmachinetrommels gewicht van 10 kg heeft.

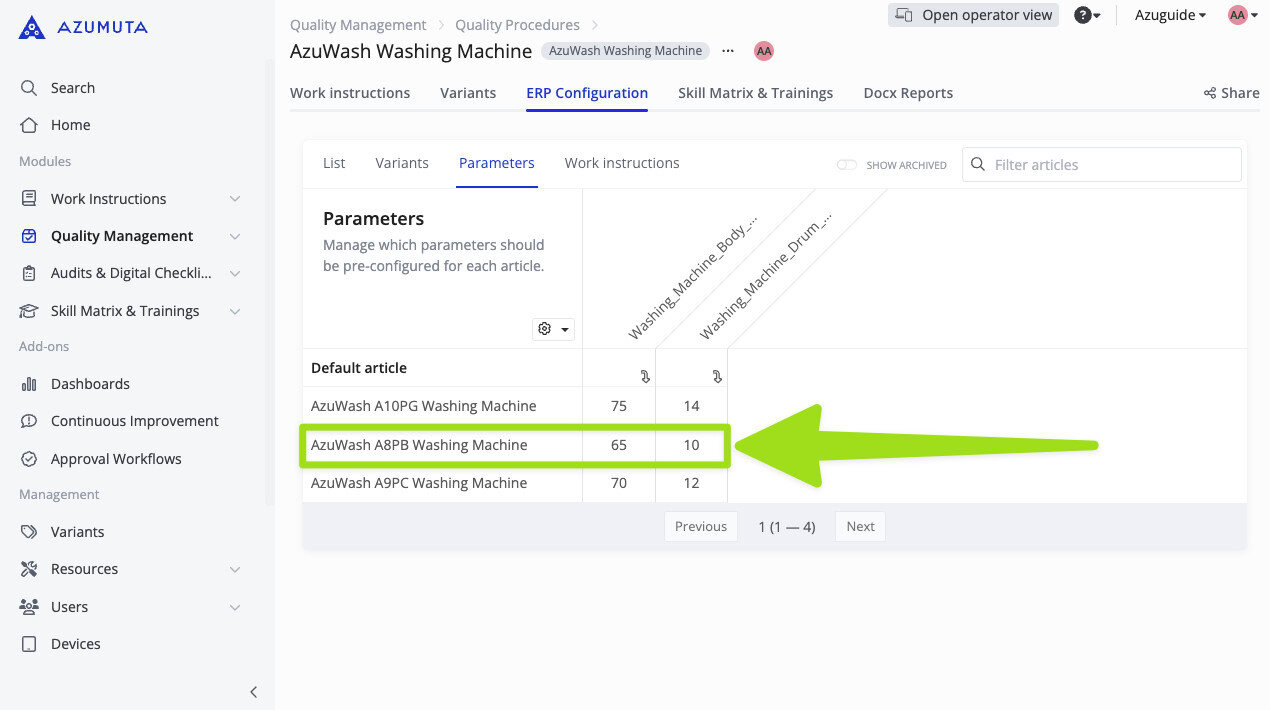

ERP configuratiescherm in Azumuta met de AzuWash A8PB Washing Machine gemarkeerd met vooraf geconfigureerde parameters voor kastgewicht (65) en trommelgewicht (10).

Daarom is het antwoord op de berekening "75" (65 +10).

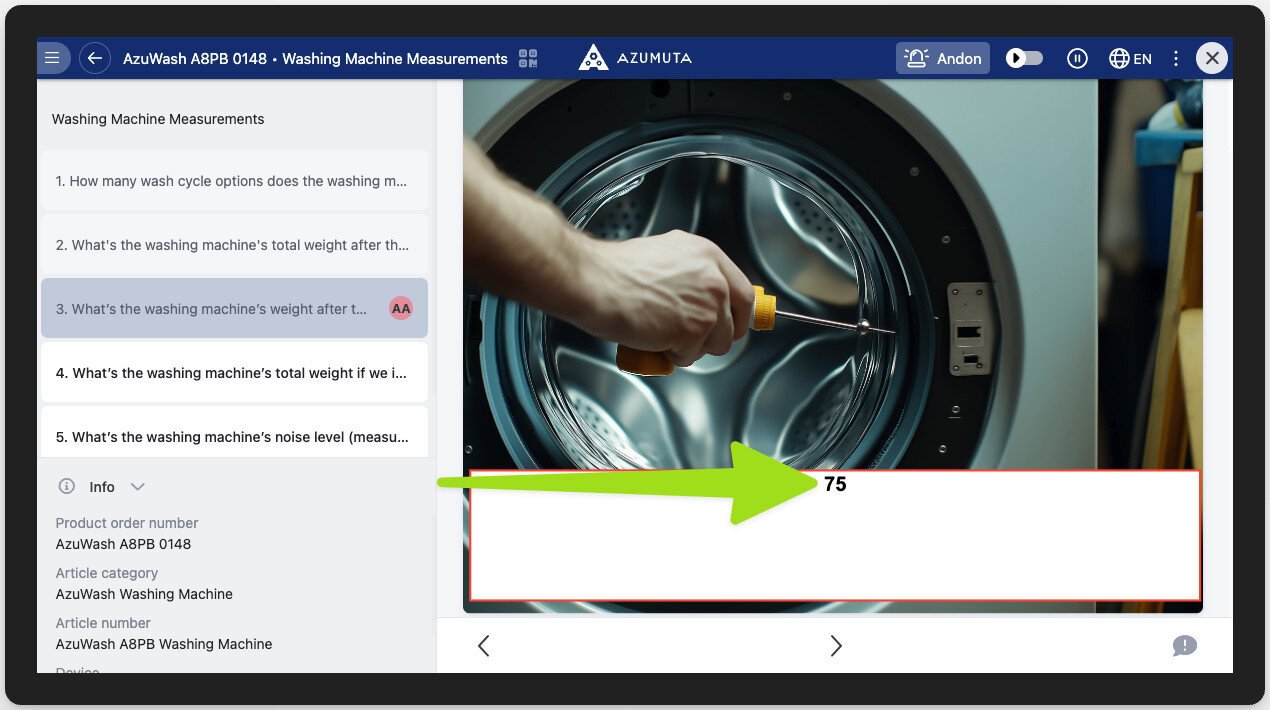

Digitale instructie interface met wasmachinegewichtberekening voor AzuWash A8PB model, met resultaat na trommelinstallatie.

Wiskundige berekening met een operatorinvoer

In de vorige voorbeelden werden alle getallen die in de berekeningen werden gebruikt, door de admin verstrekt. U kunt echter ook getallen gebruiken die door een operator in een berekening worden verstrekt, wat real-time gegevensinvoer en dynamische resultaten rechtstreeks op de werkvloer mogelijk maakt.

Hier is hoe u dit instelt:

  1. Voeg een op nummers gebaseerde check toe aan een instructiestap
  2. Zet de toggle "Schrijf waarde naar parameters" aan.
  3. Typ de parameter key. U kunt een nieuwe parameter key typen of een bestaande gebruiken. Dit is de parameter waar uw operator de parameterwaarde van zal invoeren.
  4. Ga naar de volgende instructiestap en schrijf de formule voor de berekening. Zorg ervoor dat u de parameter key opneemt die u in stap nr. 3 hebt getypt.
  5. Daarna informeert u uw operator om de gegevens in de genoemde instructiestap in te voeren.
  6. Voor meer details raadpleegt u het voorbeeld onder de video.

Voorbeeld

Bijvoorbeeld, u wilt de hoeveelheid water meten die uit een wasmachine is gelekt tijdens een testwascyclus voor een AzuWash A8PB Washing Machine. Daarom moet u de hoeveelheid water die na een wascyclus is overgebleven aftrekken van de totale hoeveelheid water die in een wascyclus is gebruikt.

In dit geval is de hoeveelheid water die een wasmachine in een wascyclus gebruikt al vooraf gedefinieerd als een parameter voor het artikel, zoals hieronder weergegeven:

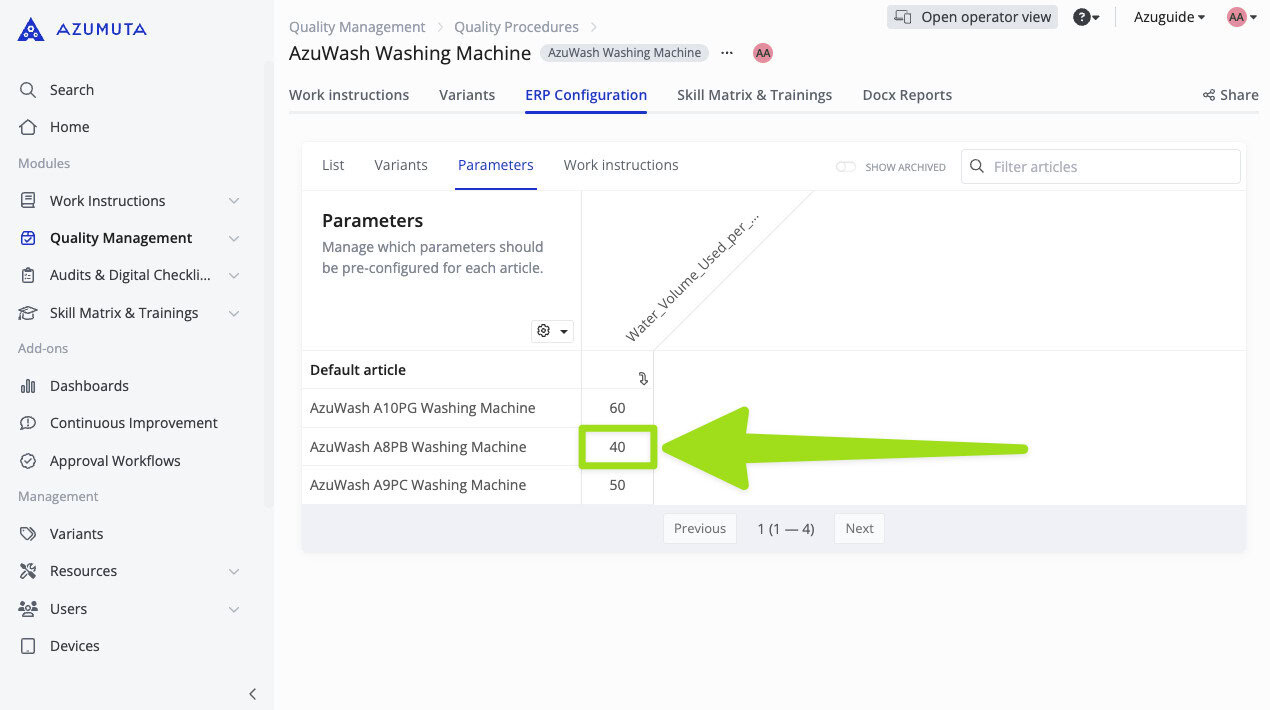

ERP configuratiescherm in Azumuta software met watervolume gebruiksparameters voor AzuWash wasmachinemodellen, met de A8PB model gemarkeerd met 40 liter per wascyclus.

Intussen moet een operator de hoeveelheid water meten die na de testwascyclus overblijft. Daarom hebben we deze parameter key op een op nummers gebaseerde check geschreven (zoals hieronder weergegeven en gedemonstreerd op stap nr. 3 in de instellingsstappen hierboven).

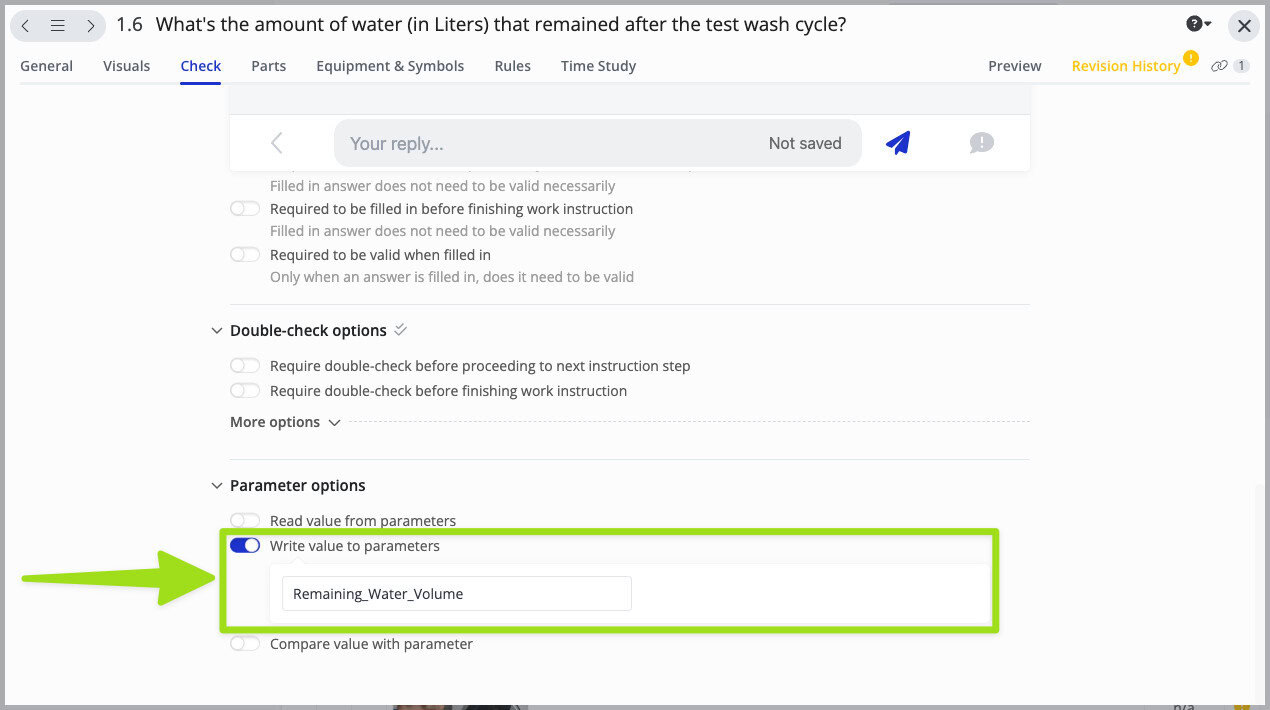

Gebruikersinterface in Azumuta met een kwaliteitsborgingsstap voor het invoeren van het resterende watervolume tijdens een wasmachinelek test, met parameterwaarde opgeslagen als 'Remaining_Water_Volume.

En in de volgende instructiestap hebben we de volgende formule geschreven, die gericht was op het aftrekken van de hoeveelheid water die na een wascyclus is overgebleven van de totale hoeveelheid water die in een wascyclus is gebruikt (zoals hieronder weergegeven en gedemonstreerd op stap nr. 4 in de instellingsstappen hierboven):

  • ${=Water_Volume_Used_per_Wash_Cycle-Remaining_Water_Volume}

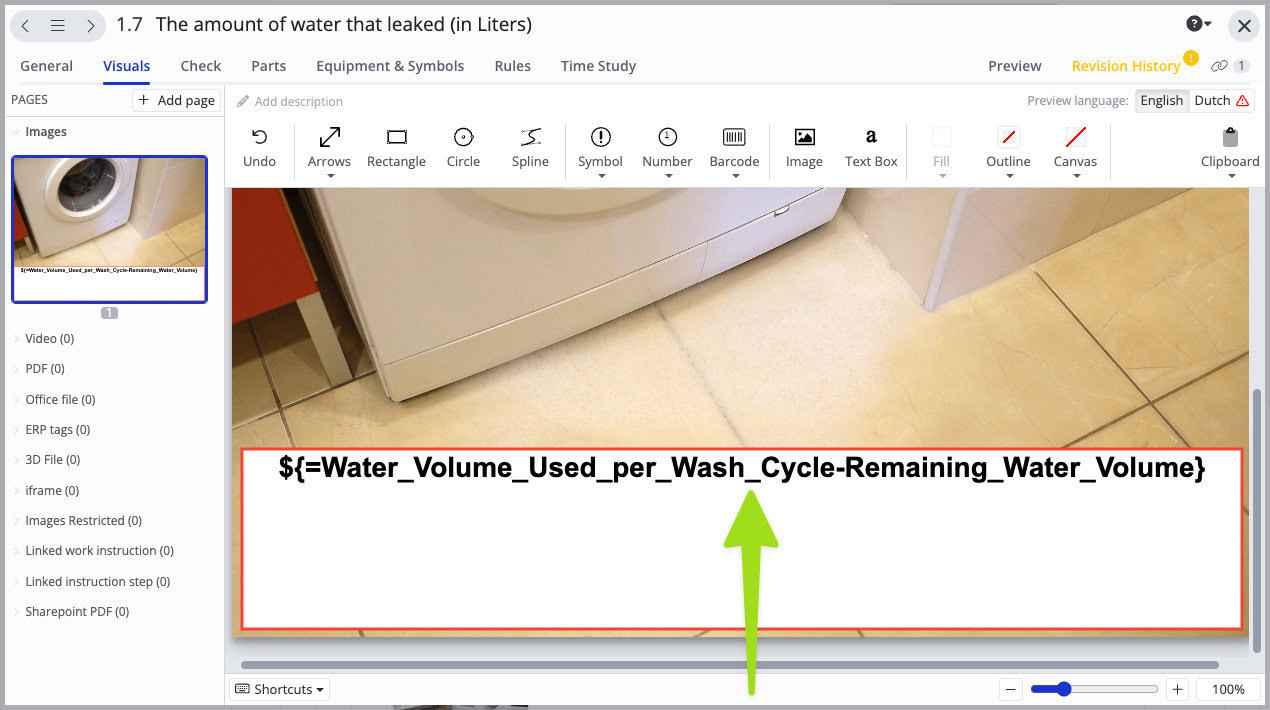

Visuele interface met een wasmachinelek test berekening met behulp van een formule om het resterende watervolume af te trekken van het totale watervolume dat per cyclus wordt gebruikt in een digitaal werkinstructie systeem.

En laten we zeggen dat de operator de parameterwaarde van "38" voor de parameter "Remaining_Water_Volume" heeft ingevoerd.

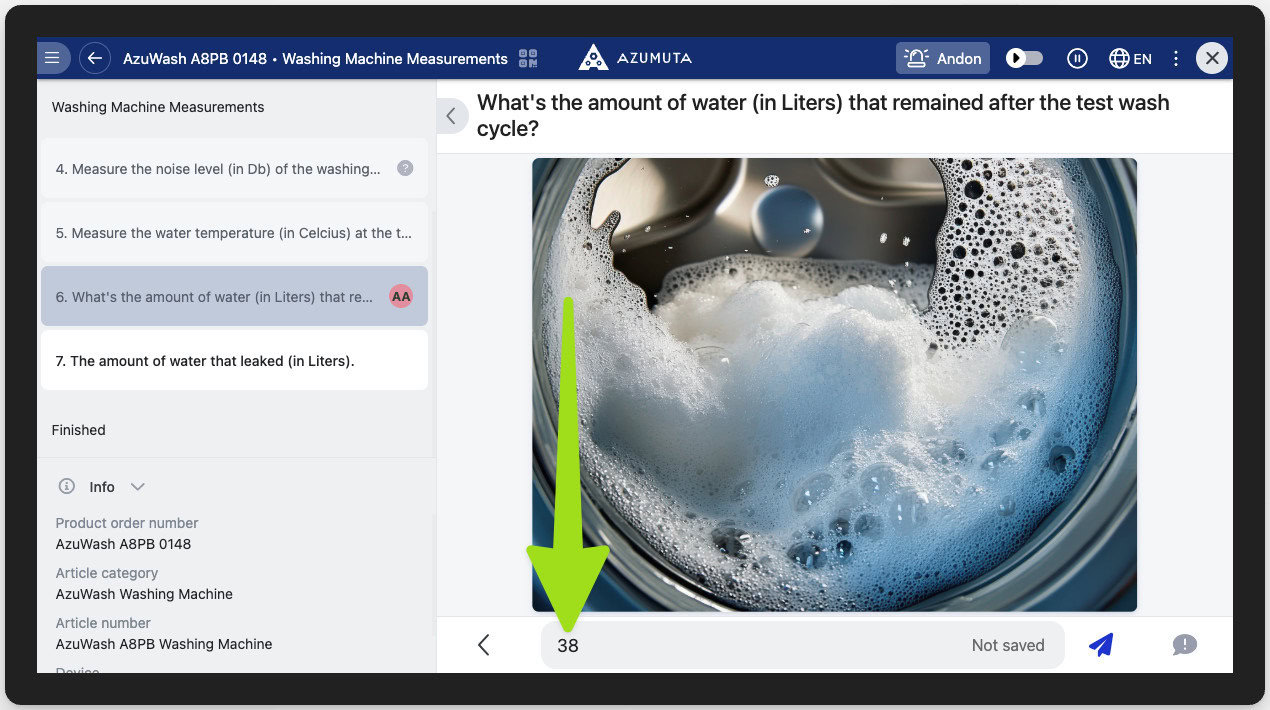

Operator interface in Azumuta met geregistreerde waarde van 38 liter resterend water na een testwascyclus voor AzuWash A8PB wasmachinemodel.

Dan zal ons platform automatisch de waarde registreren die door de operator is ingevoerd en de formule berekenen die u hebt ingesteld, wat leidde tot het uiteindelijke antwoord van "2" (40-38).

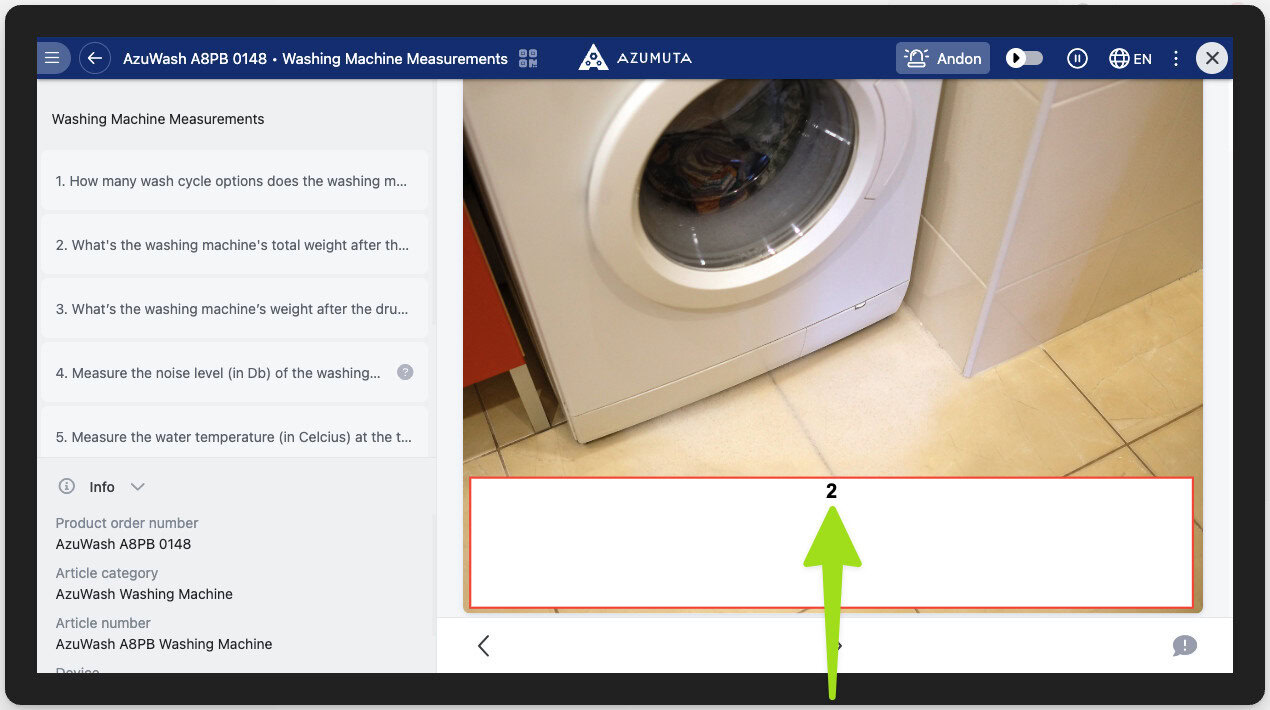

Azumuta interface met een wasmachinemetingsstap met 2 liter gelekt water geregistreerd tijdens de kwaliteitsborgingstest voor AzuWash A8PB model.

Een meeteenheid aan de berekening toevoegen

U kunt ook een meeteenheid aan de berekeningsformule toevoegen. Typ hiervoor eenvoudig de meeteenheid na de sluitende accolade.

Voorbeeld

In het voorbeeld hieronder hebben we de meeteenheid "Kg" na de sluitende accolade op de berekeningsformule toegevoegd:

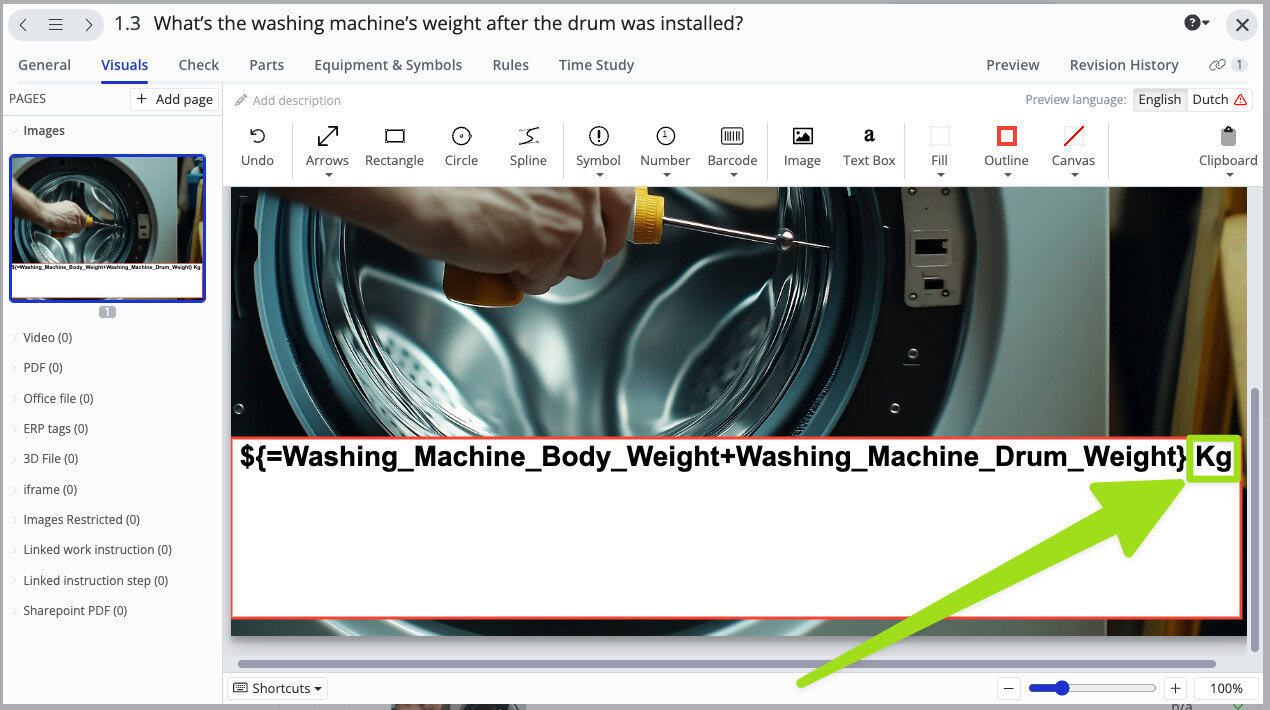

Screenshot van een wasmachinewerktuigsoftware interface met een visuele stap met een formule voor het berekenen van het totale gewicht na trommelinstallatie, met de meeteenheid 'Kg' gemarkeerd.

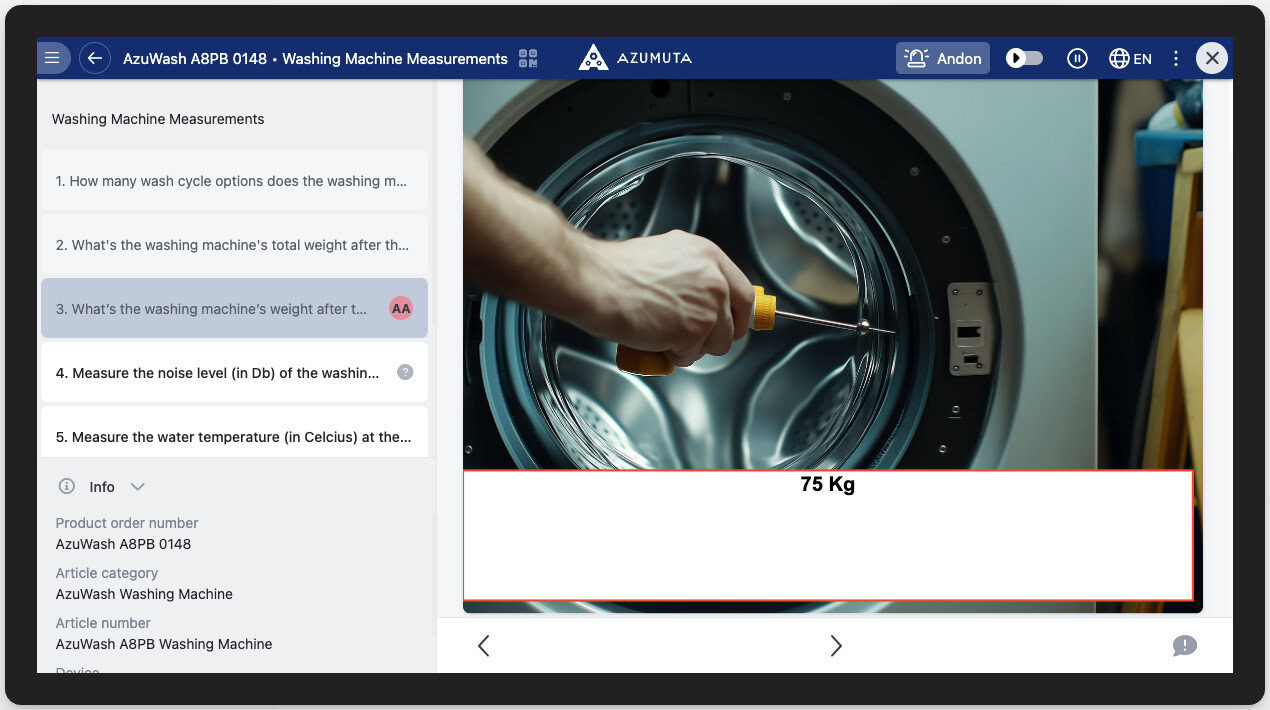

Daarom is de meeteenheid "Kg" opgenomen in het berekeningsresultaat, zoals weergegeven in de afbeelding hieronder: Digitale werkinstructie interface voor Azumuta wasmachine met stap voor het meten van het uiteindelijke gewicht na trommelinstallatie, met resultaat weergegeven als 75 Kg.
