Opmerking: Voordat u de onderstaande stappen volgt, moet u eerst een digitale koppelsleutel in uw Azumuta Workspace integreren. Zie hoe u een digitale koppelsleutel in uw Azumuta Workspace integreert voor instructies.
Een koppelcheck aan een instructiestap toevoegen
Net als elke ander productcheck kan een koppelcheck aan een instructiestap worden toegevoegd. Ga als volgt te werk:
- Navigeer naar de instructiestap waaraan u een koppelcheck wilt toevoegen en klik op Open.
- Klik op het tabblad Check.
- Selecteer Koppel.
- Configureer de koppelcheck (we leggen de details uit in de sectie onder de video).
Een koppelcheck configureren
De koppelcheckconfiguratie heeft vier optiesecties:
- Operator Preview
- Randapparatuur-opties
- Torque-opties
- Algemene opties
Operator Preview
De Operator Preview toont hoe de koppelcheck op het scherm van een operator wordt weergegeven. De wijzigingen die u in de andere opties hebt aangebracht, worden hier in real-time automatisch toegepast.
Daarom is het een goed idee om de Operator Preview te raadplegen nadat u alle andere configuratieopties voor de koppelcheck hebt ingesteld. Op deze manier kunt u controleren of alles in orde is voordat u het aan een operator toewijst.
Randapparatuur-opties
De instellingen hier draaien vooral om het configureren van de digitale koppelsleutel die uw operator in deze koppelcheck zal gebruiken.
- Klik om de Randapparaten te beheren die aan uw Azumuta Workspace zijn gekoppeld.
- Klik om de Devices te beheren die aan uw Azumuta Workspace zijn gekoppeld.
- Selecteer de Randapparaatgroep die uw operator in deze koppelcheck zal gebruiken. Beweeg uw cursor over het vraagteken-pictogram voor meer informatie.
- Selecteer de Randapparatuur-preset die uw operator in deze koppelcheck zal gebruiken (indien van toepassing). Beweeg uw cursor over het vraagteken-pictogram voor meer informatie.
- Voer de parameter-setnaam in (indien van toepassing).
- Kies de koppelrotatierichting (met de klok mee/tegen de klok in/automatisch).
- In Azumuta geldt: als de koppelwaarde die door de digitale koppelsleutel van de operator wordt gegeven, niet overeenkomt met de koppelwaarde (of de tolerantiegrenzen ervan) die door de admin op een instructiestap is ingesteld, moet de operator die stap opnieuw uitvoeren totdat hun koppelwaarde aan de vereisten van de admin voldoet. Anders kan de operator niet naar de volgende instructiestap gaan. In dit veld kunt u de tijd kiezen die een operator moet wachten nadat hij een onjuiste koppelwaarde heeft gegeven, voordat hij het opnieuw kan proberen. Zie de beschrijving onder cycleEndTime voor meer informatie.
- Dit zijn de instellingen om de digitale koppelsleutel aan te passen die uw operator zal gebruiken. De beschikbare instellingen die hier verschijnen, zijn gebaseerd op het type digitale koppelsleutel dat uw operator zal gebruiken.
- Selecteer of u uw operator wilt toestaan om handmatig de koppelwaarde in te typen die hij op deze koppelcheck heeft gegeven.
- Selecteer of u de auto-submit-functie wilt inschakelen (en configureer de auto-submit-tijd). Als dit is ingeschakeld, hoeft uw operator niet op de knop Bevestig te klikken nadat hij alle aanspanningen binnen een instructiestap heeft voltooid.
Torque-opties
Deze instellingen stellen u in staat om de normen in te stellen die uw operator moet volgen bij het uitvoeren van deze koppelcheck.
- Voer het aantal koppelaanspanningen in dat uw operator in deze koppelcheck moet uitvoeren.
- Voer de doelkoppelwaarde in die uw operator bij elke aanspanning moet leveren.
- Deze twee velden tonen de maximale en minimale koppelwaarden die uw operator bij elke aanspanning moet leveren. U kunt deze twee velden niet handmatig aanpassen. Gebruik in plaats daarvan de velden op nr. 4 of nr. 5.
- Voer de toegestane afwijkingen van de doelkoppelwaarde (gemeten in nominale Newton-meter/Nm) in op deze 2 velden. U kunt ook "0" invoeren als u geen afwijkingen tolereert. Als u deze 2 velden wilt gebruiken, zorg er dan voor dat de schakelaar op nr. 7 uit staat.
- Voer de toegestane afwijkingen van de doelkoppelwaarde (gemeten in percentage) in op deze 2 velden. U kunt ook "0" invoeren als u geen afwijkingen tolereert. Als u deze 2 velden wilt gebruiken, zorg er dan voor dat de schakelaar op nr. 7 aan staat.
- Als u deze schakelaar inschakelt, worden de toegestane maximale en minimale koppelwaarden (of in Nm of in percentage) automatisch gesynchroniseerd.
- Als deze schakelaar aan staat, gebruikt u de velden op nr. 5 (en niet op nr. 4). Aan de andere kant: als deze schakelaar uit staat, gebruikt u de velden op nr. 4 (en niet op nr. 5).
- Voer de doelkoppelhoek in die uw operator bij elke aanspanning moet aanhouden.
- Voer de maximale tolerantie voor de koppelhoek in die uw operator bij elke aanspanning moet aanhouden.
- Voer de minimale tolerantie voor de koppelhoek in die uw operator bij elke aanspanning moet aanhouden.
- Als deze schakelaar aan staat, hebt u de Critical Characteristic (CC)-indicator. Dit benadrukt voor uw operator dat deze bepaalde instructiestap kritisch is en dat er geen ruimte voor fouten is. Neem een kijkje naar de afbeelding hieronder om de CC-indicator te zien.
- Als deze schakelaar aan staat, kunt u nummers met een markeerstift aan deze bepaalde instructiestap toevoegen. De markeerstift van elk nummer is kleurgecodeerd: groen voor aanspanningen die aan de normen van de admin voldoen (OK) en rood voor aanspanningen die niet aan deze normen voldoen (NOK). Deze twee kleuren zijn vast en kunnen niet worden gewijzigd. U kunt echter de kleur van de markeerstift van het nummer van de aanspanning die de operator momenteel moet uitvoeren, aanpassen. In de afbeelding hieronder is bijvoorbeeld aanspanning 1 OK, aanspanning 2 NOK, en de operator is momenteel bezig met aanspanning 3 (we hebben de aangepaste kleur op geel ingesteld).
- Selecteer of u de knop Resetten op het scherm van de operator wilt weergeven. De knop Resetten kan door de operator worden gebruikt om een aanspanning opnieuw uit te voeren.

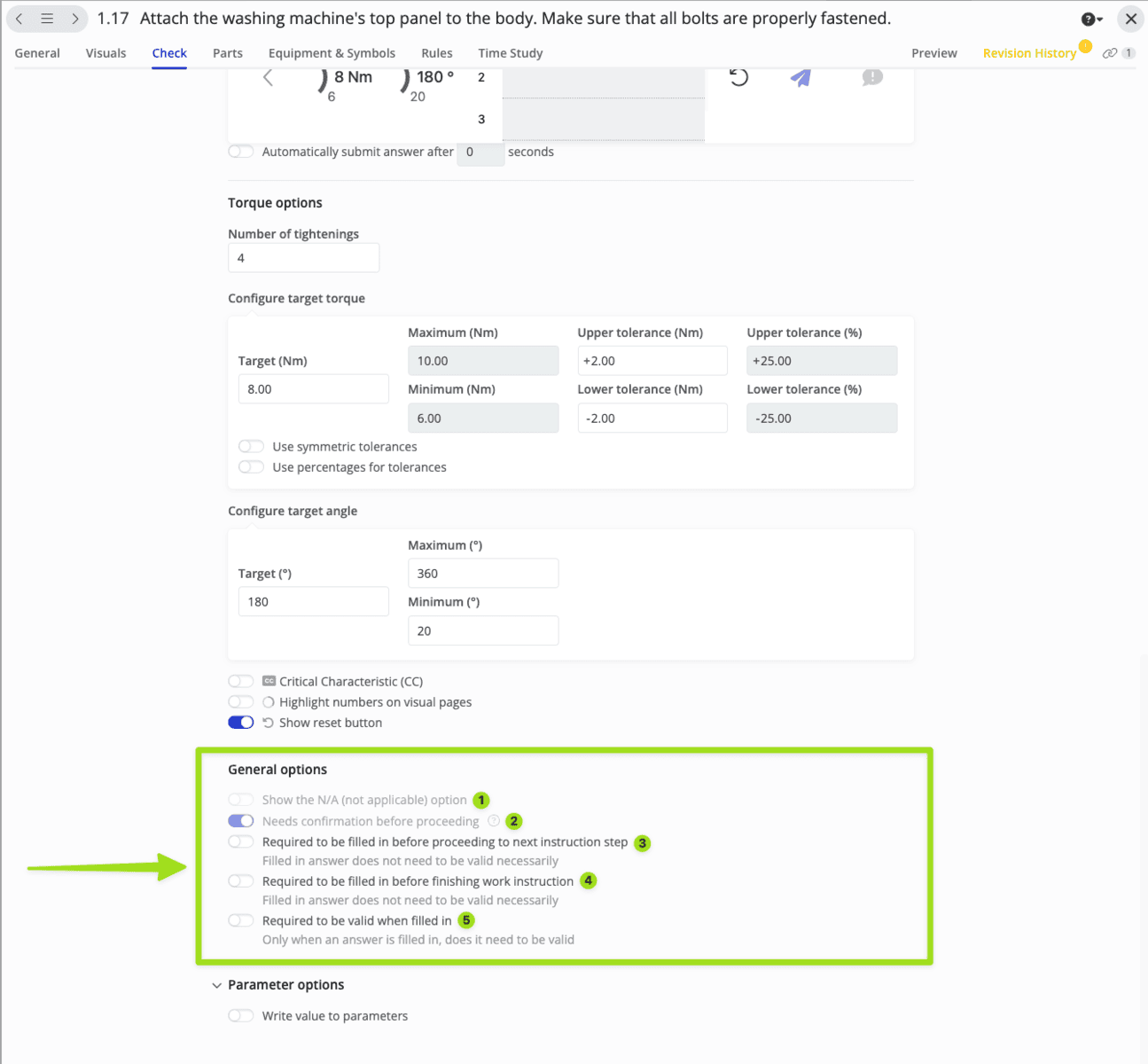

Algemene opties
Dit zijn de generieke productcheckinstellingen die de algemene eigenschappen van een productcheck beheren.
- Selecteer of u de operator wilt toestaan om de antwoorden op deze productcheck in te voeren als niet van toepassing/NA (deze schakelaar kan niet op deze productcheck worden geactiveerd).
- Selecteer of de antwoorden op deze check alleen van een digitale koppelsleutel kunnen komen (deze schakelaar kan niet op deze productcheck worden gedeactiveerd).
- Selecteer of deze productcheck moet worden ingevuld voordat de operator naar de volgende instructiestap kan gaan.
- Selecteer of het voltooien van deze productcheck verplicht is om de werkinstructie af te ronden.
- Selecteer of de antwoorden op deze productcheck moeten voldoen aan de vooraf ingestelde indeling en toegestane waardelimieten.
Opmerking: Om het configuratieproces van uw koppelchecks te versnellen, kunt u ook onze Randapparatuur-preset-functie gebruiken.
