Een visuele pagina toevoegen aan een werkinstructiestap

Azumuta Support
Bijgewerkt

Naast visuele elementen kunt u ook visuele pagina's toevoegen aan een werkinstructiestap.

Wat is een visuele pagina?

Elke werkinstructiestap kan één of meerdere visuele pagina's hebben. Bekijk de afbeelding hieronder om te zien wat een visuele pagina is:

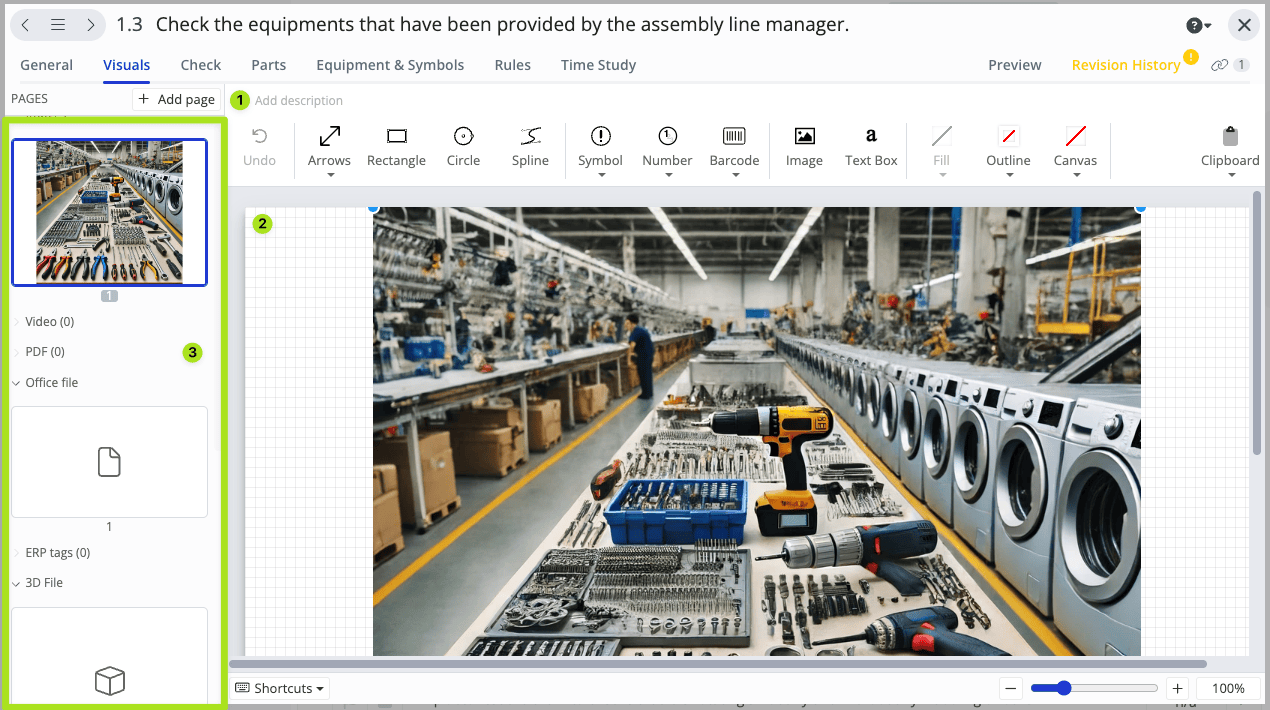

Screenshot van een visuele instructiepagina in een productieomgeving, met gereedschappen en apparatuur voor een assemblagelijn. De interface bevat opties voor het toevoegen van pagina's, beschrijvingen en annotaties. Een afbeelding met hoge resolutie van een goed georganiseerd werkstation met boren, moersleutels en ringen wordt weergegeven, zodat werknemers de verstrekte apparatuur kunnen controleren zoals geïnstrueerd.

  1. Klik om een nieuwe visuele pagina toe te voegen.
  2. Dit is de weergegeven visuele pagina.
  3. Gebruik deze sectie om de visuele pagina te selecteren die u wilt weergeven. U kunt omhoog en omlaag scrollen als u meerdere visuele pagina's kunt selecteren.

Welke soorten visuele pagina's zijn beschikbaar?

  1. Een afbeelding
  2. Een video
  3. Een PDF-bestand
  4. Een Microsoft Office-bestand (Word/Excel/PowerPoint). U kunt Microsoft Office-bestanden ook bewerken in Azumuta – zie hoe u dit kunt doen hier.
  5. Een ERP-tag (u kunt een ERP-tag koppelen aan Microsoft SharePoint)
  6. Een 3D-bestand
  7. iframe (u kunt een link naar een specifieke webpagina invoegen die in een werkinstructiestap wordt weergegeven)
  8. Een afbeelding met een specifieke indeling (bijvoorbeeld: de afbeelding moet een bepaalde grootte hebben). Neem contact met ons op via ons e-mailadres support@azumuta.com als u dit type visuele pagina wilt hebben.
  9. Een link naar een ander werkinstruction/instructiestap
  10. Een PDF-bestand van uw Microsoft SharePoint

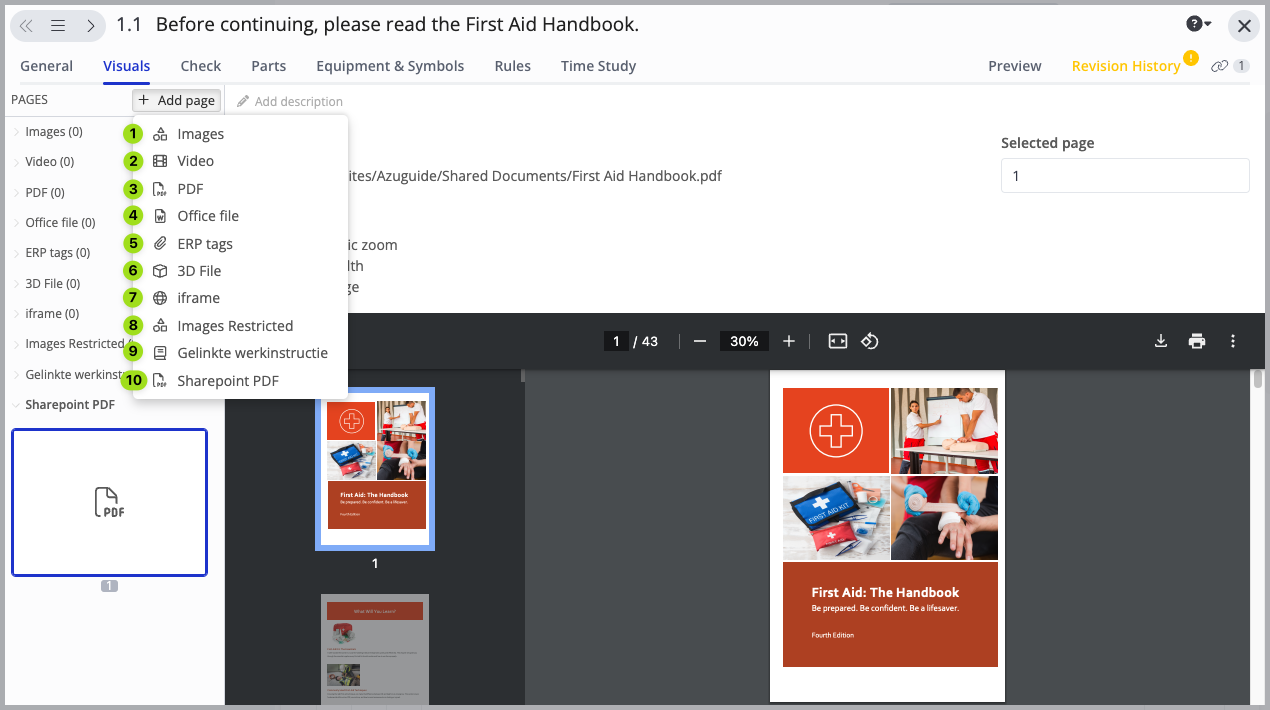

Screenshot van een digitale instructie-interface met opties voor het toevoegen van verschillende soorten visuele pagina's. Het vervolgkeuzemenu bevat opties zoals afbeeldingen, video's, PDF's, Office-bestanden, 3D-bestanden, iframes, ERP-tags en SharePoint-PDF's. Een voorbeeld van een geopend PDF-bestand met de titel 'First Aid: The Handbook' is zichtbaar in de documentviewer.

Hier is een voorbeeld van een werkinstructiestap die meerdere pagina's bevat, gezien vanaf het scherm van de operator:

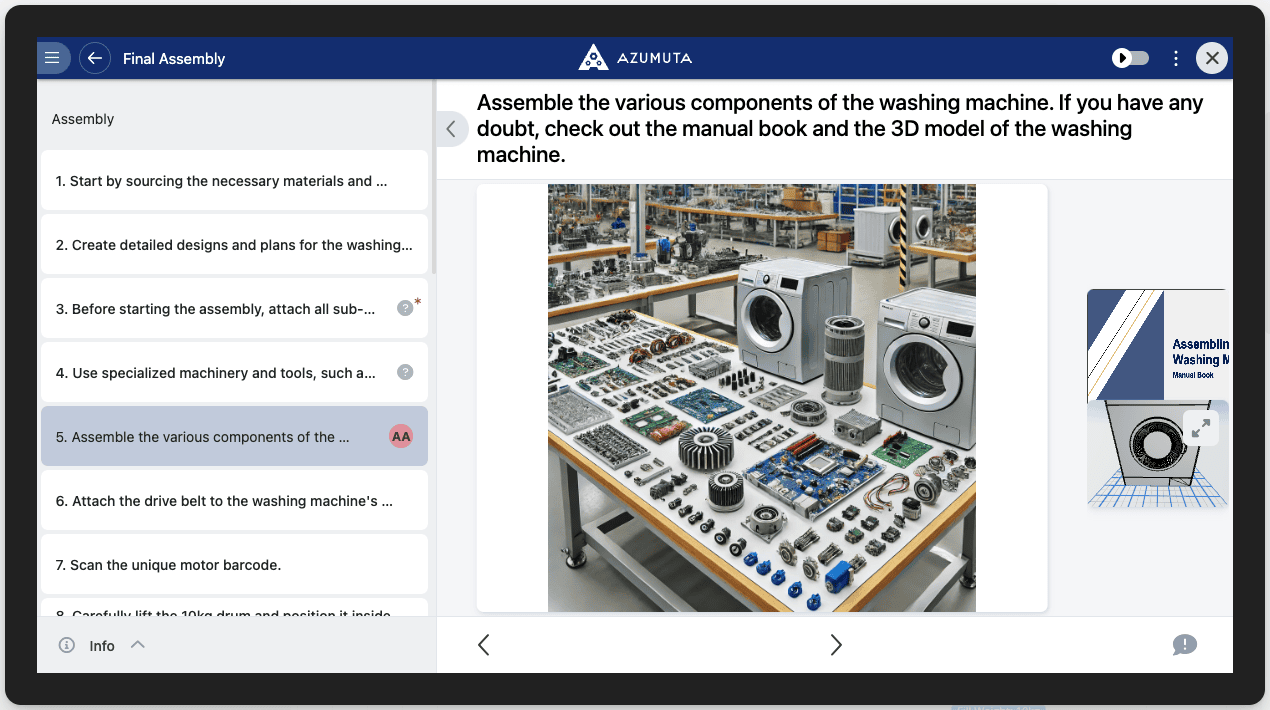

Digitale werkinstruction-interface voor wasmachineassemblage. Het scherm geeft een stap-voor-stap-gids weer met een actieve stap waarin componentassemblage wordt gemarkeerd. Een gedetailleerde afbeelding van gedemonteerde onderdelen van de wasmachine wordt weergegeven, samen met een handleiding en een 3D-model ter referentie. De gestructureerde workflow zorgt voor nauwkeurige assemblage in een productieomgeving.

Een visuele pagina toevoegen aan een instructiestap

In Azumuta kan een enkele werkinstructiestap meerdere visuele pagina's bevatten om extra informatie aan uw operators te verstrekken. Hier leest u hoe u een pagina aan een instructiestap toevoegt.

  1. Navigeer naar de doelwerkinstruction-stap waar u een pagina wilt toevoegen.
  2. Klik op "Open".
  3. Klik op het tabblad "Visuals".
  4. Klik op "Add page".
  5. Selecteer een van de beschikbare paginaformaten.

Opmerking: Het toevoegen van een visuele pagina aan een werkinstructiestap verschilt van het toevoegen van een bijlage aan een werkinstruction.

Een Microsoft Office-bestand bewerken in Azumuta

Opmerking: U kunt Microsoft Office-bestanden alleen in Azumuta bewerken als u hebt aangegeven dat u een Microsoft Office-licentie hebt. Klik hier om te leren hoe u dit op uw profiel doet, en hier om dit op het profiel van andere gebruikers in uw werkruimte te doen.

  1. Navigeer naar de werkinstructiestap met een Microsoft Office-bestand erin.
  2. Klik op "Open".
  3. Klik op het tabblad "Visuals".
  4. Zoek de pagina met een Microsoft Office-bestand.
  5. Klik op het "driehoekpictogram" in de rechterbovenhoek.
  6. Klik op "Open in Word for the web".
  7. Bewerk het bestand.
  8. Wanneer u klaar bent met bewerken, sluit u het bestand. Alle bewerkingen worden automatisch opgeslagen.

Opmerking: Als u het paginatype "office file" niet ziet verschijnen wanneer u een pagina wilt toevoegen aan visuele elementen, neem dan contact met ons op via het e-mailadres support@azumuta.com.

Een visuele pagina selecteren als primaire pagina

  1. Selecteer onder "PAGES" een visuele pagina die u als primaire pagina wilt instellen en klik er met de rechtermuisknop op.
  2. Selecteer "Pin as primary page".
