Opmerking: Voordat u de onderstaande stappen volgt, moet u eerst een docx-rapport aan een artikelcategorie koppelen.
Afbeeldingen weergeven in een Docx-rapport
U kunt meerdere afbeeldingen in een docx-rapport weergeven. Hier zijn de tag-formules:
Opmerking: Deze functie werkt alleen met instructiestappen die een afbeeldingscontrole hebben.
Voor een afbeelding die door een operator is verzonden bij een productcontrole:
- {%UUID}
Als een operator een opmerking heeft gegeven voor een afbeelding die tijdens een productcontrole is vastgelegd, kunt u de opmerking ook weergeven met behulp van deze tag-formule:
- {UUID:remark}
Voor de tag {UUID:remark}: Als er een "%"-teken aan het begin van de UUID staat, moet u dit verwijderen.
Opmerking: Alle UUID's die op deze documentatiepagina worden genoemd, verwijzen naar de UUID van de gerelateerde werkinstructiestap. Meer informatie over UUID's.
Afbeeldingsgrootte aanpassen
U kunt de grootte van een afbeelding aanpassen met behulp van een tag-formule. Hieronder hebben we enkele voorbeelden gegeven van hoe u een tag-formule kunt gebruiken om de breedte/hoogte/beide van een afbeelding aan te passen.
De breedte en hoogte aanpassen tot 7,5 cm:
- {%UUID@7.5}
De breedte aanpassen tot 10 cm en de hoogte tot 5 cm:
- {%UUID@10×5}
De hoogte aanpassen (alleen) tot 6 cm:
- {%UUID@*x6}
De breedte aanpassen (alleen) tot 6 cm:
- {%UUID@6x*}
De bovenstaande getallen zijn slechts voorbeelden. U kunt elk gewenst getal invoeren.
Voorbeeld

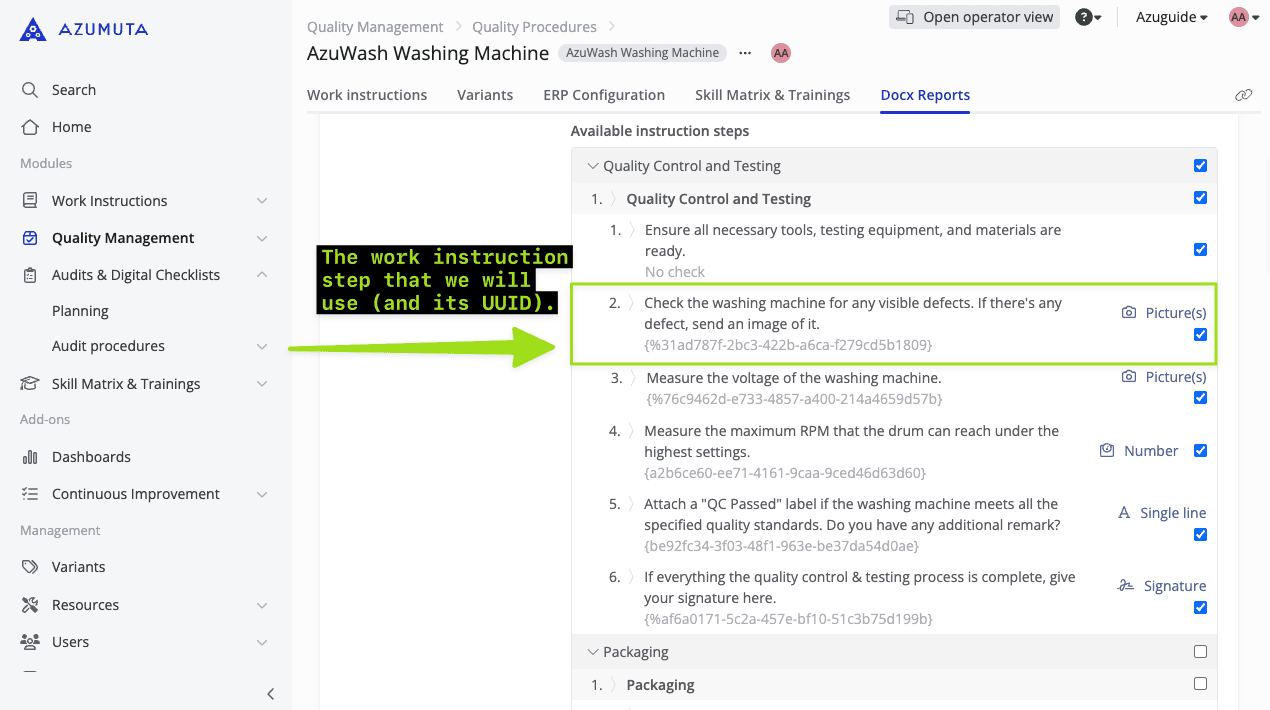

We gebruiken de gemarkeerde instructiestap hieronder in ons voorbeeld:

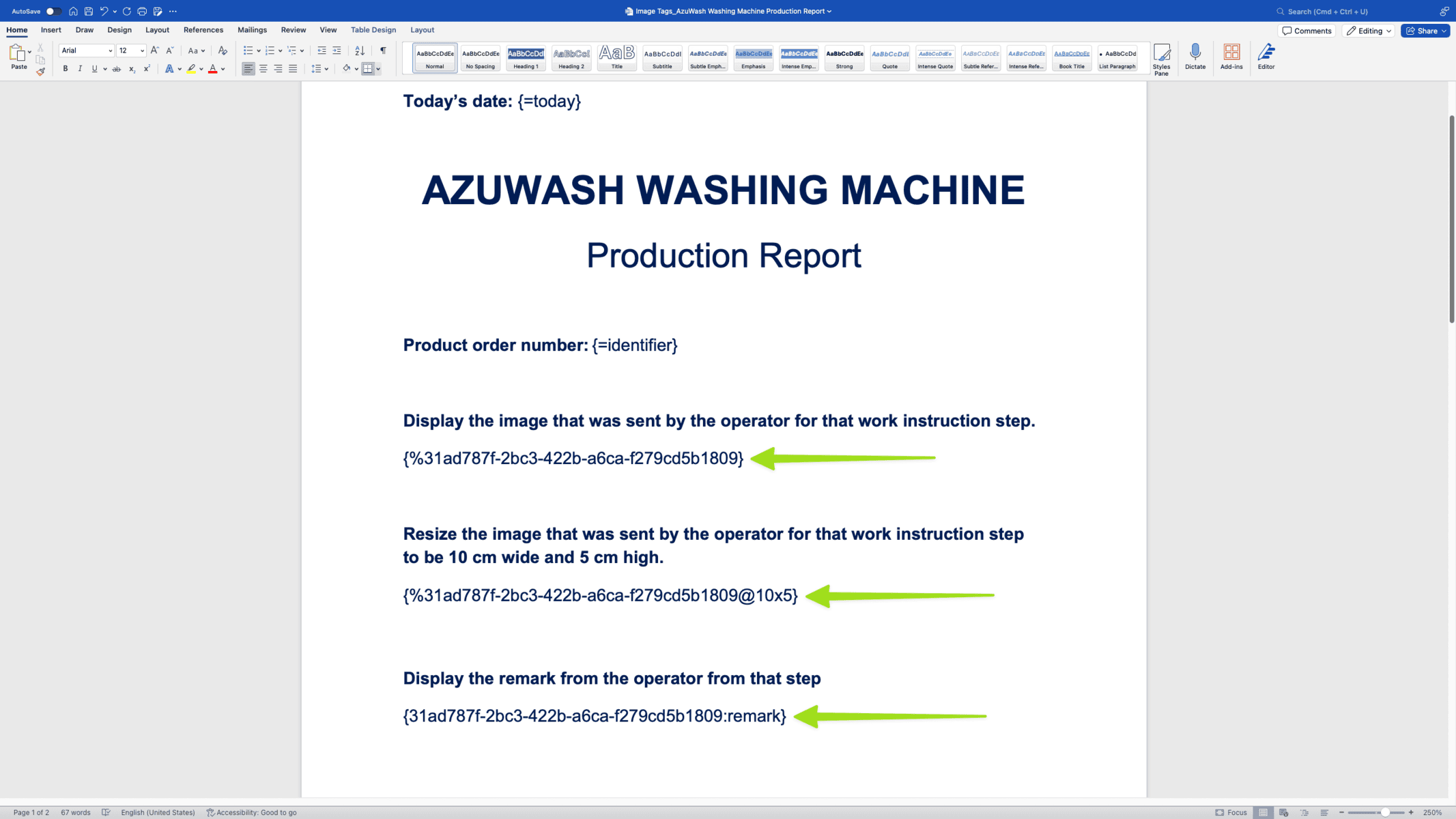

Dit zijn dus de tags die we in ons docx-rapport hebben opgenomen:
Afbeeldingsopvulling
Naast het aanpassen van de afbeeldingsgrootte kunt u ook afbeeldingsopvulling voor elke afbeelding in uw docx-rapport toepassen.
Afbeeldingsopvulling betekent het toevoegen van extra ruimte tussen de afbeelding en de omringende items (of van de marges van de pagina – als er geen andere items zijn) binnen een docx-rapport. Afbeeldingsopvulling wordt meestal toegepast om de indeling van een docx-rapport aan te passen of om het visueel aantrekkelijker te maken.
Voor afbeeldingsopvulling moet u een tag-formule gebruiken. Hieronder hebben we enkele voorbeelden gegeven van hoe u een tag-formule kunt gebruiken om de opvulling van een afbeelding aan te passen:
De opvulling heeft een afstand van 3 cm (horizontaal en verticaal) van andere items/de marges van de pagina:
- {%UUID;3}
De opvulling heeft een horizontale afstand van 4 cm en een verticale afstand van 7 cm van andere items/de marges van de pagina:
- {%UUID;4,7}
Het eerste getal vertegenwoordigt de horizontale opvulling en het tweede getal vertegenwoordigt de verticale opvulling.
Voorbeeld

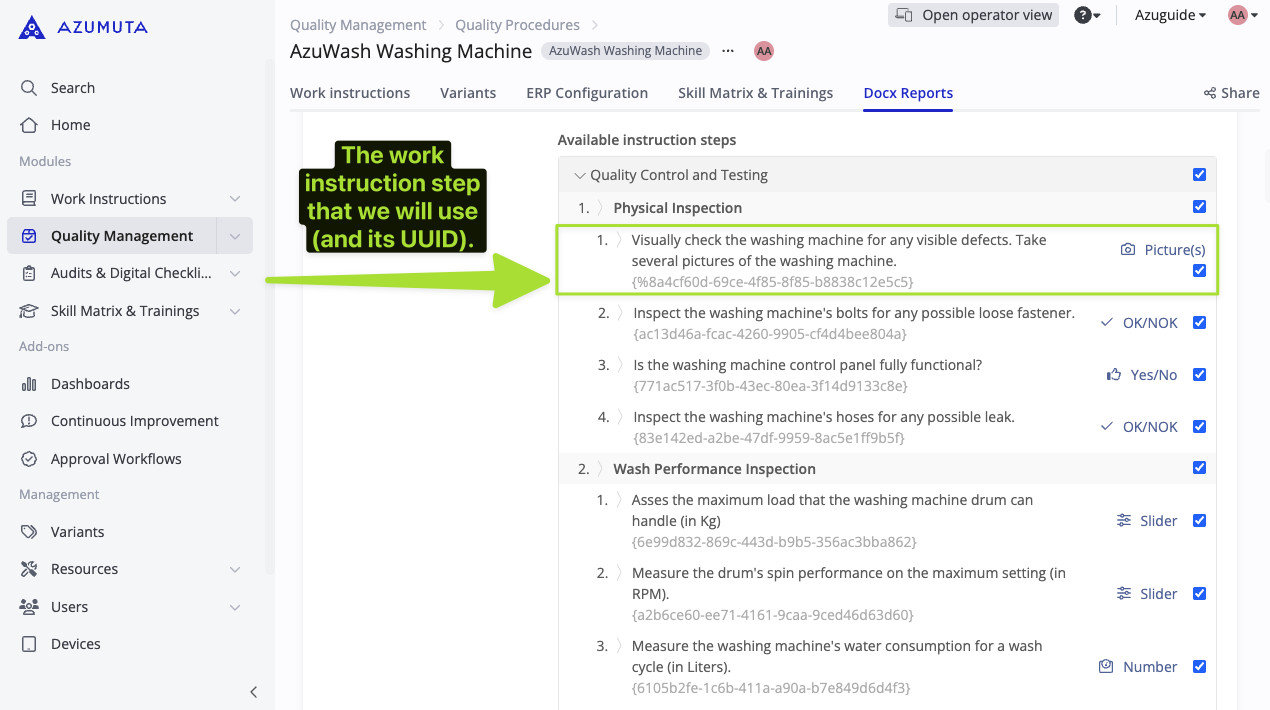

We gebruiken de gemarkeerde instructiestap hieronder in ons voorbeeld:

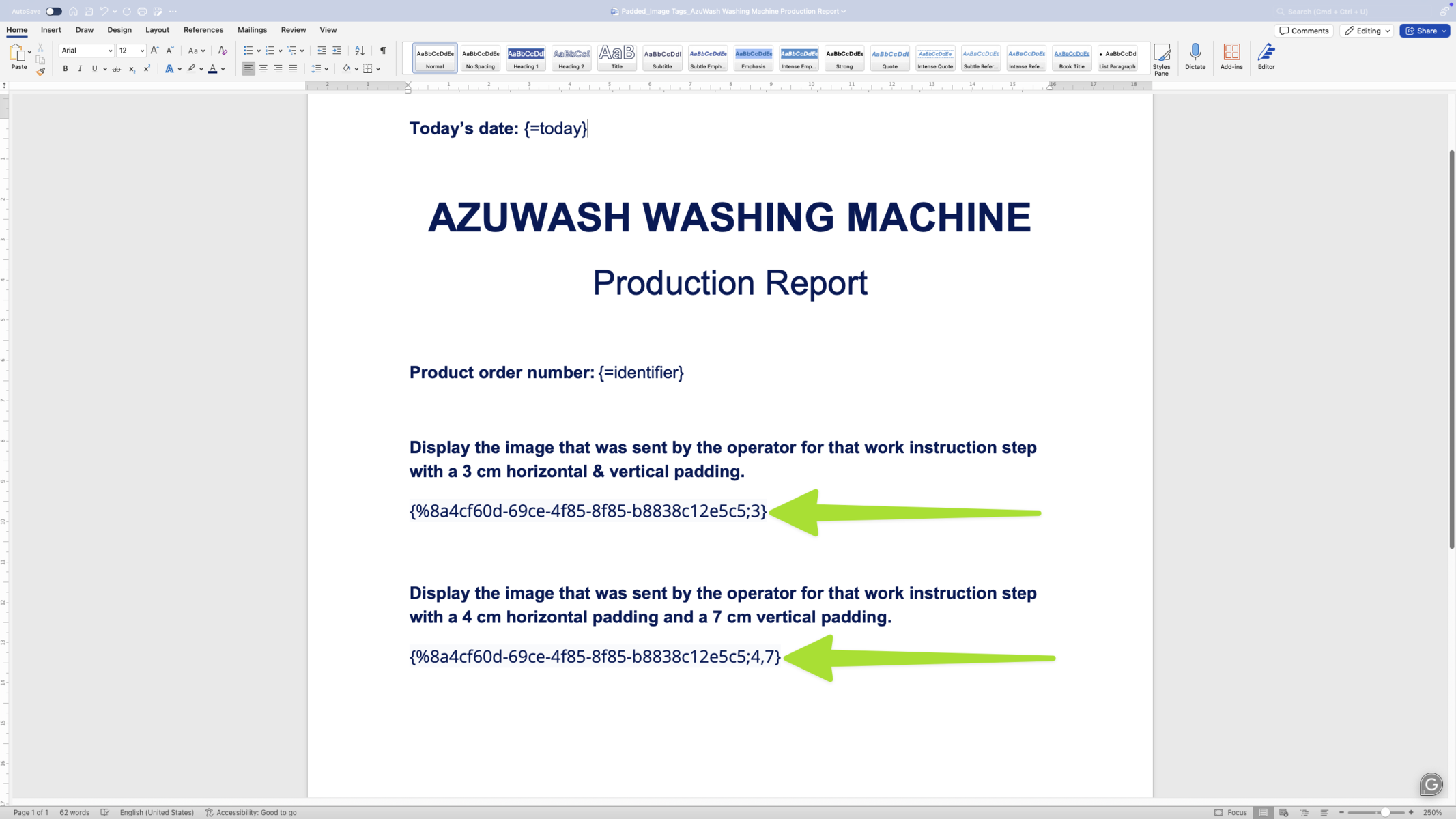

Dit zijn dus de tags die we in ons docx-rapport hebben opgenomen:
